水渠工程施工组织设计方案

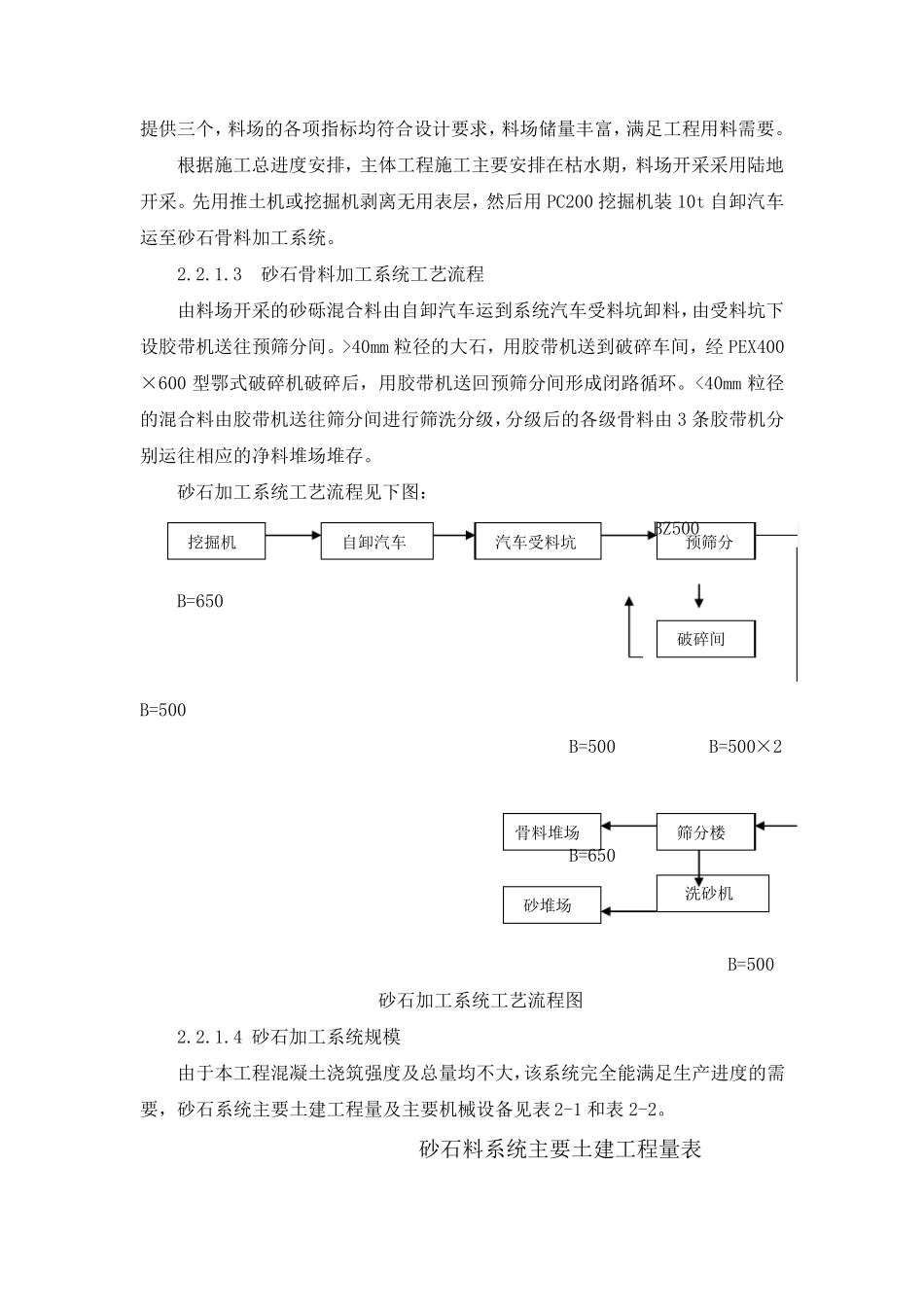

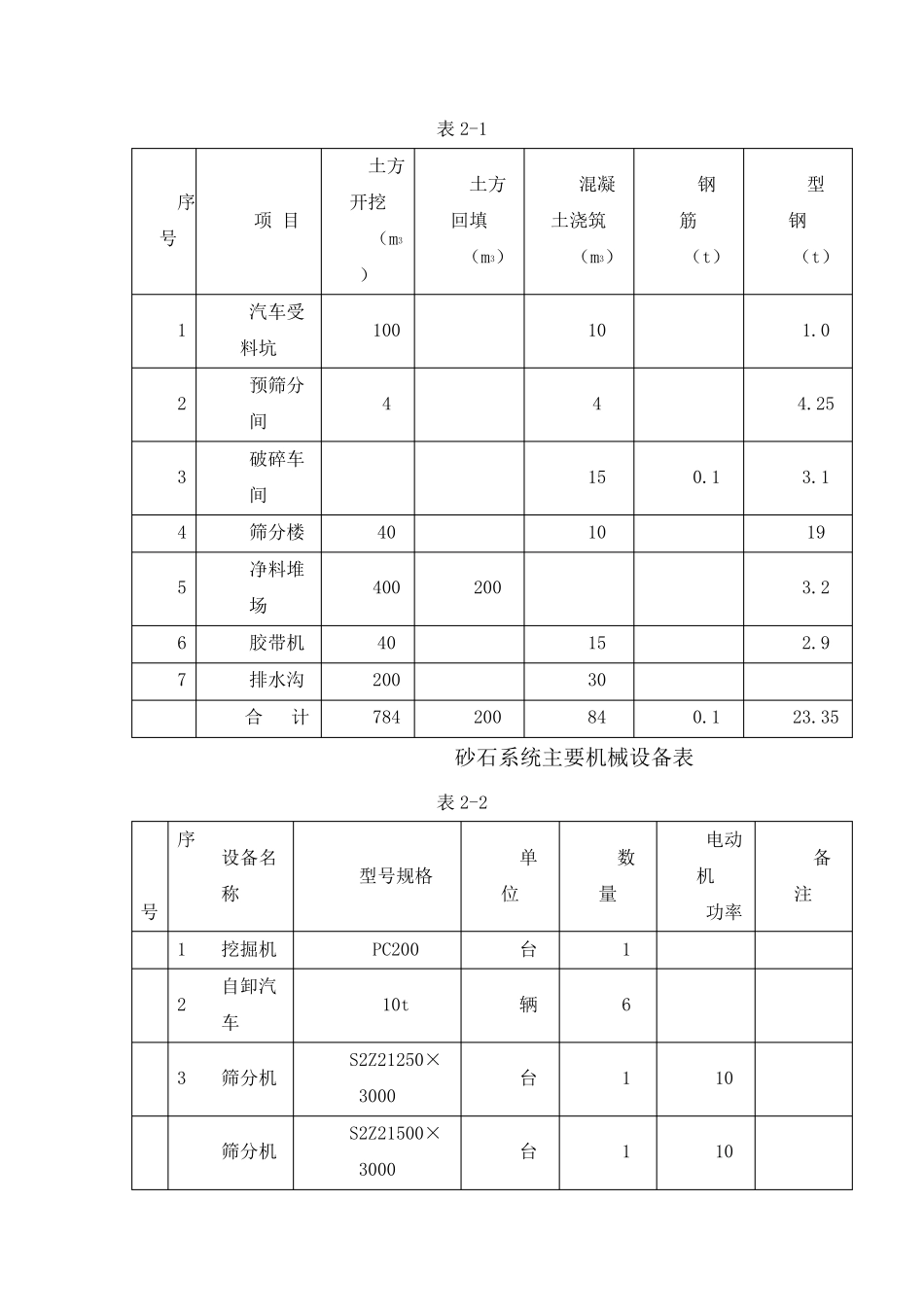

水渠工程施工组织设计方案 一、工程条件 1.1 概述 本项目为平武县 2011 年度省级农业综合开发土地治理项目。 1.2 水文、气象、工程地质条件 1.3 对外交通条件 联阿引水枢纽位于日喀则市上游年楚河干流上，距日喀则市约 15Km；日喀则至江孜全程86Km 为三级旅游公路，路况较好，可资利用，该公路至各引水枢纽、干支渠及泵站等施工现场均有乡道可以利用。 二、施工总平面布置 2．1 布置特点 满拉灌区位于西藏自治区年楚河流域，是满拉水库的配套工程。满拉灌区共包括 11 个渠系，联阿渠系是其中一个渠系，它位于日喀则市境内，年楚河右岸。联阿渠系二标段包括引水枢纽工程8.085km（包括干提加固），引水干渠及一、二、三支渠。 联阿渠系二标段分二期施工，施工布置为一次布置满足二期施工要求。施工主要工厂靠近施工现场布置，施工道路与现有场外道路结合沿干渠布置至各施工作业点，按紧凑合理、节约用地、规模适中的原则布置。 2．2 施工辅助 企 业布置 2.2.1 砂 石 骨 料 加工系统 2.2.1.1 砂 石 料 需 用量 联阿渠系二标段主体 工程混 凝 土量 为 5269.85m3，计入 临 建 工程和 施工损 耗519.8m3，混 凝 土总量 约为 5789.65m3，需 砂 石 净 料 6500m3，其中需 砂 约 2650m3。 2.2.1.2 砂 石 采 料 场及料 场开采 根 据 招 标文件补 充 通知 （1），本工程砂 石 料 采 用天 然 砂 石 料 ，料 场由 招 标人提供三个，料场的各项指标均符合设计要求，料场储量丰富，满足工程用料需要。 根据施工总进度安排，主体工程施工主要安排在枯水期，料场开采采用陆地开采。先用推土机或挖掘机剥离无用表层，然后用PC200 挖掘机装10t 自卸汽车运至砂石骨料加工系统。 2.2.1.3 砂石骨料加工系统工艺流程 由料场开采的砂砾混合料由自卸汽车运到系统汽车受料坑卸料，由受料坑下设胶带机送往预筛分间。>40mm 粒径的大石，用胶带机送到破碎车间，经PEX400×600 型鄂式破碎机破碎后，用胶带机送回预筛分间形成闭路循环。<40mm 粒径的混合料由胶带机送往筛分间进行筛洗分级，分级后的各级骨料由3 条胶带机分别运往相应的净料堆场堆存。 砂石加工系统工艺流程见下图： BZ500 B=650 B=500 B=500 B=500×2 B=650 B=500 砂石加工系统工艺流程图 2.2.1.4 砂石加工系统规模 由于本工程混凝土浇筑强度及总量均不大，该系统完全能满足生产进度的需要，砂石系统主...
