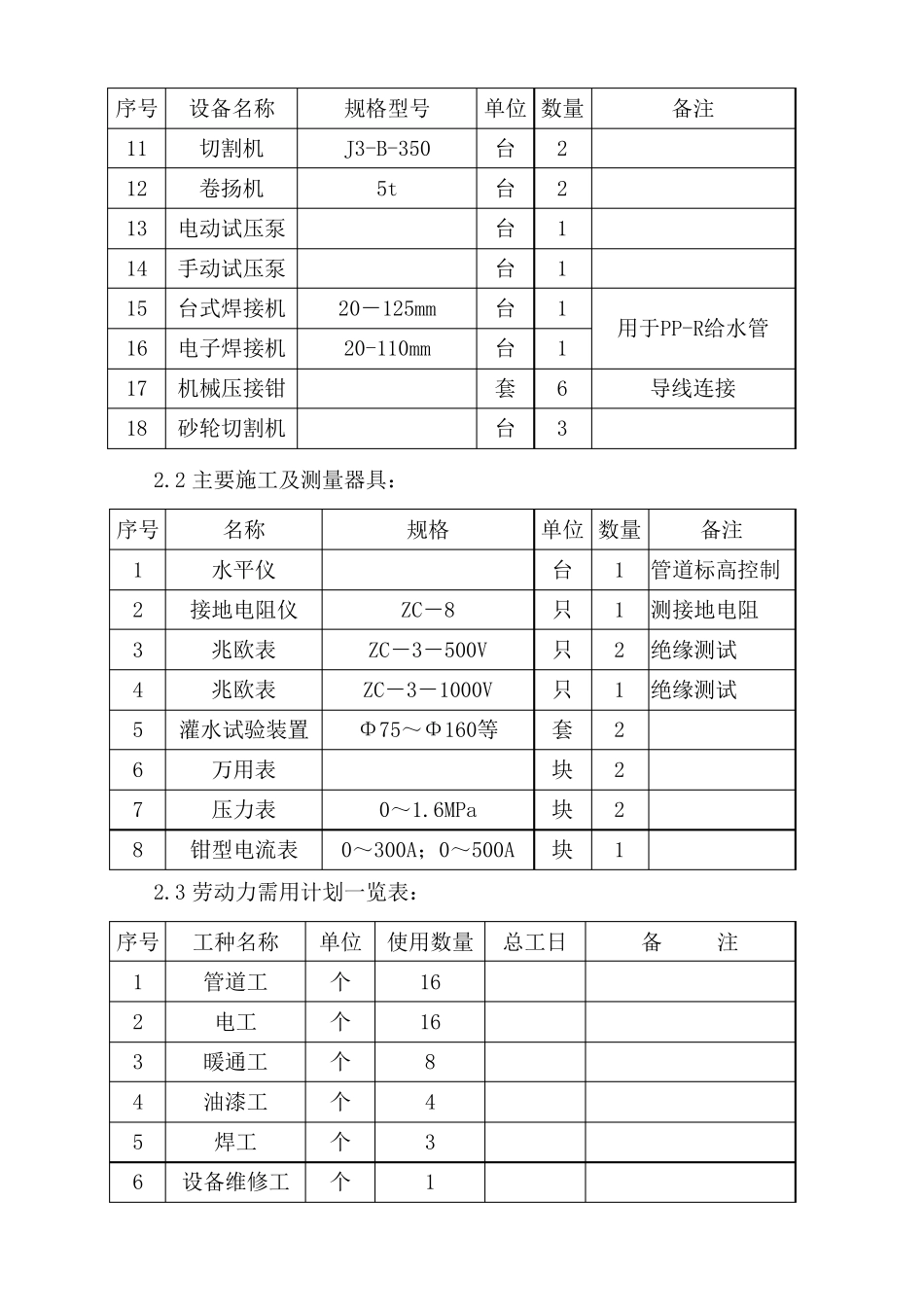

水 、 电 、 暖 通 安 装 工 程 施 工 方 案 1 安 装 工 程 设 计 概 况 根 据 招 标 文 件 和 施 工 图 纸 设 计 要 求 ， 本 工 程 水 电 安 装 内 容 主 要 包 括 强 电 、弱 电 、 生 活 给 排 水 、 及 通 风 管 道 安 装 。 1.1 电 气 工 程 设 计 内 容 ： 本 电 气 工 程 设 计 包 括 低 压 配 电 系 统 、 照 明 （ 含 应 急照 明 ） 系 统 、 动 力 设 备 配 电 及 控 制 系 统 、 防 雷 接 地 系 统 、 电 视 电 话 系 统 、 火 灾自 动 报 警 系 统 。 住 宅 室 内 布 线 均 采 用 穿 阻 燃PVC 管 暗 敷 ； 整 个 低 压 系 统 采 用 三相 五 线 制 供 电 到 各 用 电 处 。 防 雷 与 保 护 接 地 系 统 拟 利 用 结 构 钢 筋 作 共 用 接 地 体 ，系 统 接 地 之 总 电 阻 不 大 于1 欧 姆 。 火 灾 自 动 报 警 弱 电 系 统 中 设 有 手 动 报 警 按 纽和 广 播 对 讲 系 统 以 及 感 烟、 感 温探测器等； 有 线 电 视 主 要 为线 路敷 设 。 1.2 给 排 水 设 计 内 容 ： 本 工 程 给 排 水 设 计 包 括 生 活 给 水 系 统 、 消防 给 水 系 统以 及 排 水 、 雨水 系 统 。 给 水 水 源由由市政给 水 管 网引来， 在地 下室 设 有 消防 水池、 生 活 水 池及 水 泵房， 屋顶设 高位水 箱。 室 内 生 活 给 水 由屋顶高位水 箱供 给 ，室 内 生 活 给 水 管 水 表前部份采 用 热浸镀锌钢 管 焊接 ， 水 表后部份采 用 PP-R 塑料粘接 管 。 2 安 装 工 程 施 工 准备 2.1 主 要 施 工 机具、 设 备 需用 计 划 序号 设 备 名称 规格型号 单位 数量 备 注 1 直流电 焊机 AX－4－300型 台 1 2 交流电 焊机 BX6－300型 台 1 3 交流电 焊机 BX6－500型 台 2 4 手 提砂轮机 S3S－150 台 2 5 手 提砂轮机 SISI－200 台 2 6 冲击电 钻 561型 把 2 7 冲击电 钻 568型 把 4 8 手 枪电 钻 J12－6－Φ10 把 5 9 手 动 葫芦 1t 台 4 10 手 动 葫芦 5t 台 2 序号 设备名称 规...
