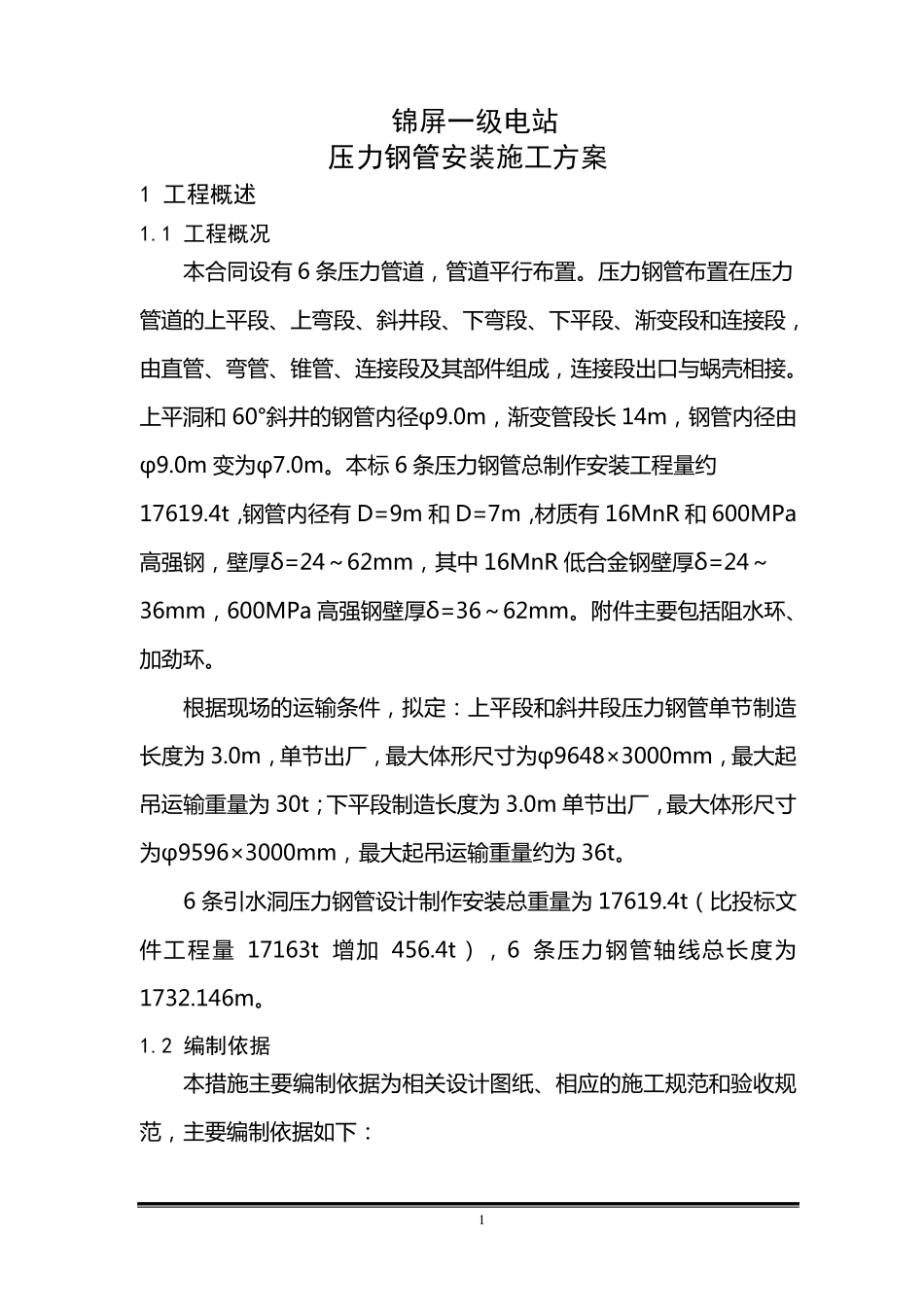

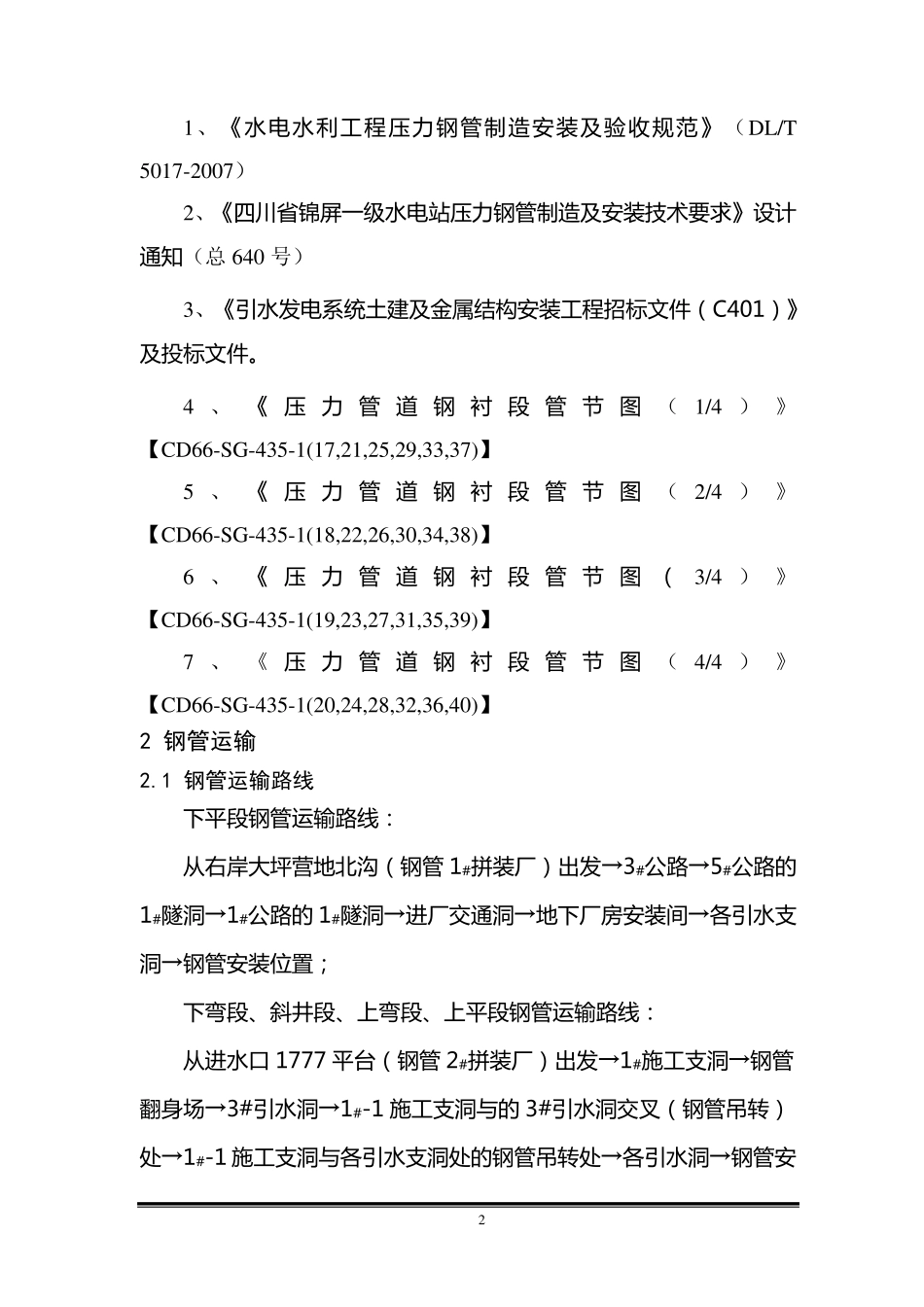

1 锦屏一级电站 压力钢管安装施工方案 1 工程概述 1.1 工程概况 本 合 同 设 有 6 条 压 力 管 道 , 管 道 平 行 布 置 。 压 力 钢 管 布 置 在 压 力管 道 的 上 平 段 、上 弯 段 、斜 井 段 、下 弯 段 、下 平 段 、渐 变 段 和 连 接 段 ,由 直 管 、弯 管 、锥 管 、连 接 段 及 其 部 件 组 成 , 连 接 段 出 口 与 蜗 壳 相 接 。上 平 洞 和 60°斜 井 的 钢 管 内 径 φ9.0m, 渐 变 管 段 长 14m, 钢 管 内 径 由φ9.0m 变 为 φ7.0m。 本 标 6 条 压 力 钢 管 总 制 作 安 装 工 程 量 约17619.4t,钢 管 内 径 有 D=9m 和 D=7m,材 质 有 16MnR 和 600MPa高 强 钢 , 壁 厚 δ=24~ 62mm, 其 中 16MnR 低 合 金 钢 壁 厚 δ=24~36mm, 600MPa 高 强 钢 壁 厚 δ=36~ 62mm。 附 件 主 要 包 括 阻 水 环 、加 劲 环 。 根 据 现 场 的 运 输 条 件 , 拟 定 : 上 平 段 和 斜 井 段 压 力 钢 管 单 节 制 造长 度 为 3.0m, 单 节 出 厂 , 最 大 体 形 尺 寸 为 φ9648×3000mm, 最 大 起吊 运 输 重 量 为 30t;下 平 段 制 造 长 度 为 3.0m 单 节 出 厂 , 最 大 体 形 尺 寸为 φ9596×3000mm, 最 大 起 吊 运 输 重 量 约 为 36t。 6 条 引 水 洞 压 力 钢 管 设 计 制 作 安 装 总 重 量 为 17619.4t( 比 投 标 文件 工 程 量17163t 增 加456.4t) , 6 条 压 力 钢 管 轴 线 总 长 度 为1732.146m。 1.2 编制依据 本 措 施 主 要 编 制 依 据 为 相 关 设 计 图 纸 、相 应 的 施 工 规 范和 验收规范, 主 要 编 制 依 据 如下 : 2 1、《 水 电 水 利 工 程 压 力 钢 管 制 造 安 装 及 验 收 规 范 》 (DL/T 5017-2007) 2、《 四 川 省 锦 屏 一 级 水 电 站 压 力 钢 管 制 造 及 安 装 技 术 要 求 》 设 计通 知 (总 640 号) 3、《 引 水 发 电 系 统 土 建 及 金 属 结 构 安 装 工 程 招 标 文 件 ( C401) 》及 投 标 文 件 。 4 、 《压力...
