水电站防雷方案

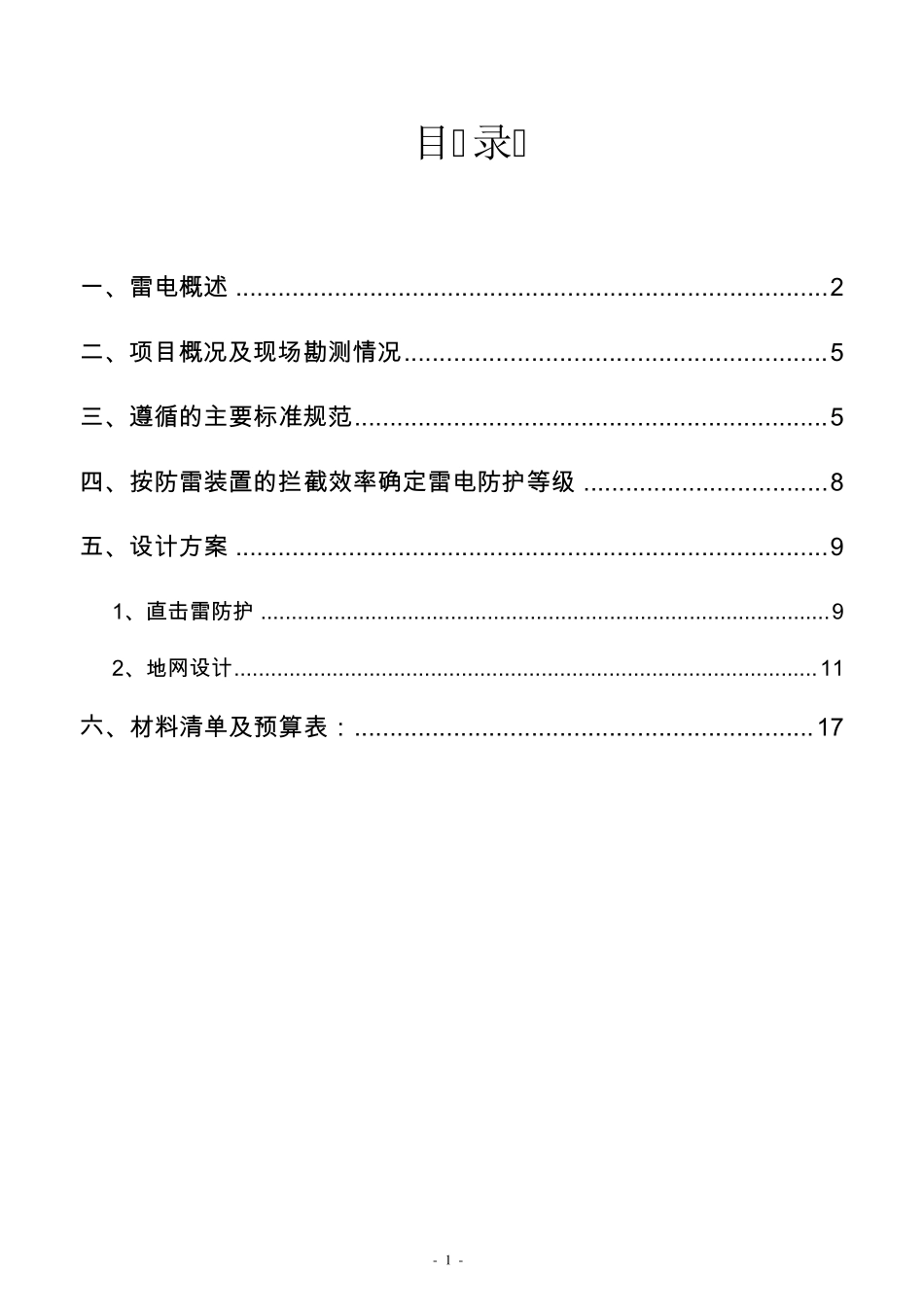

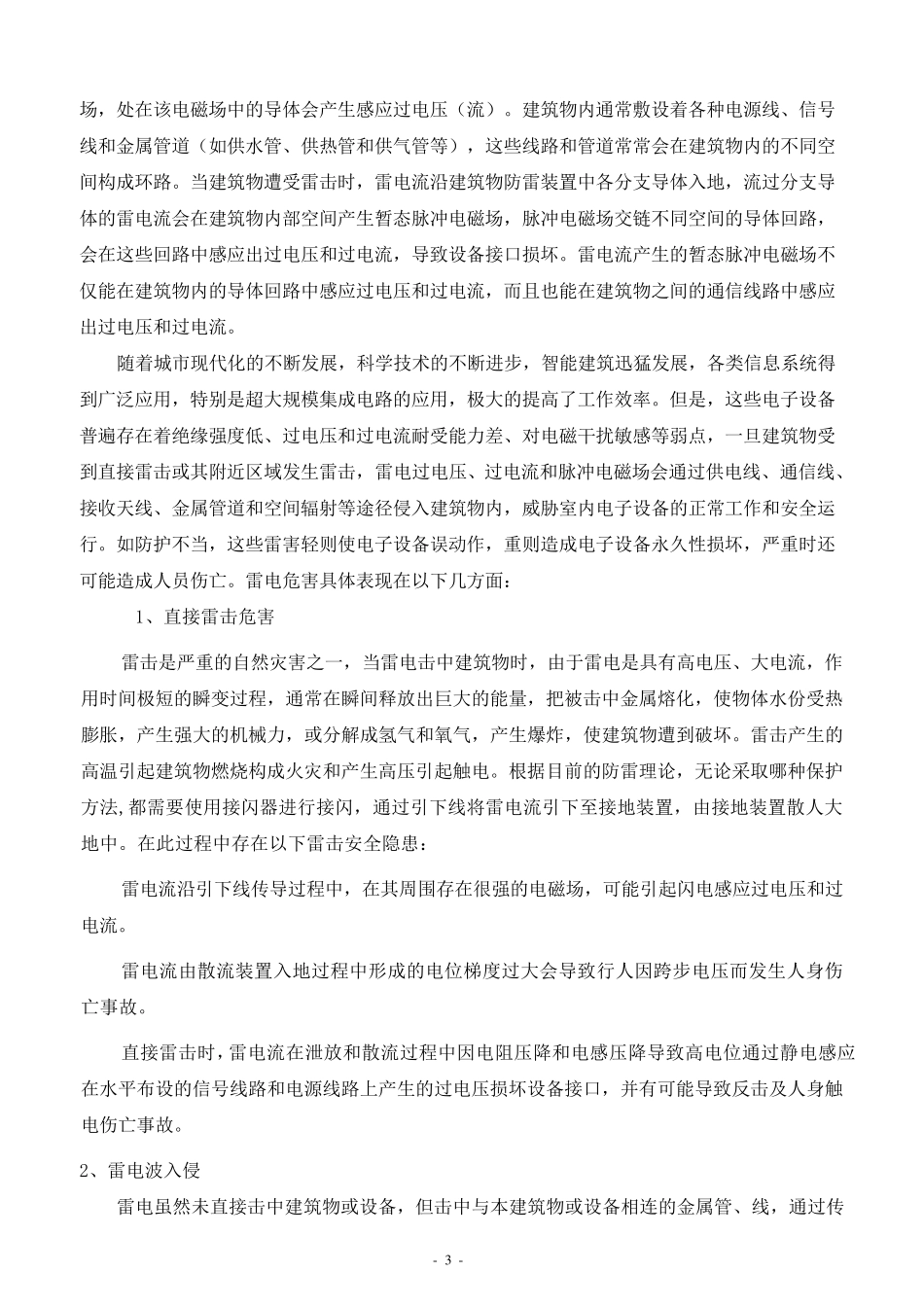

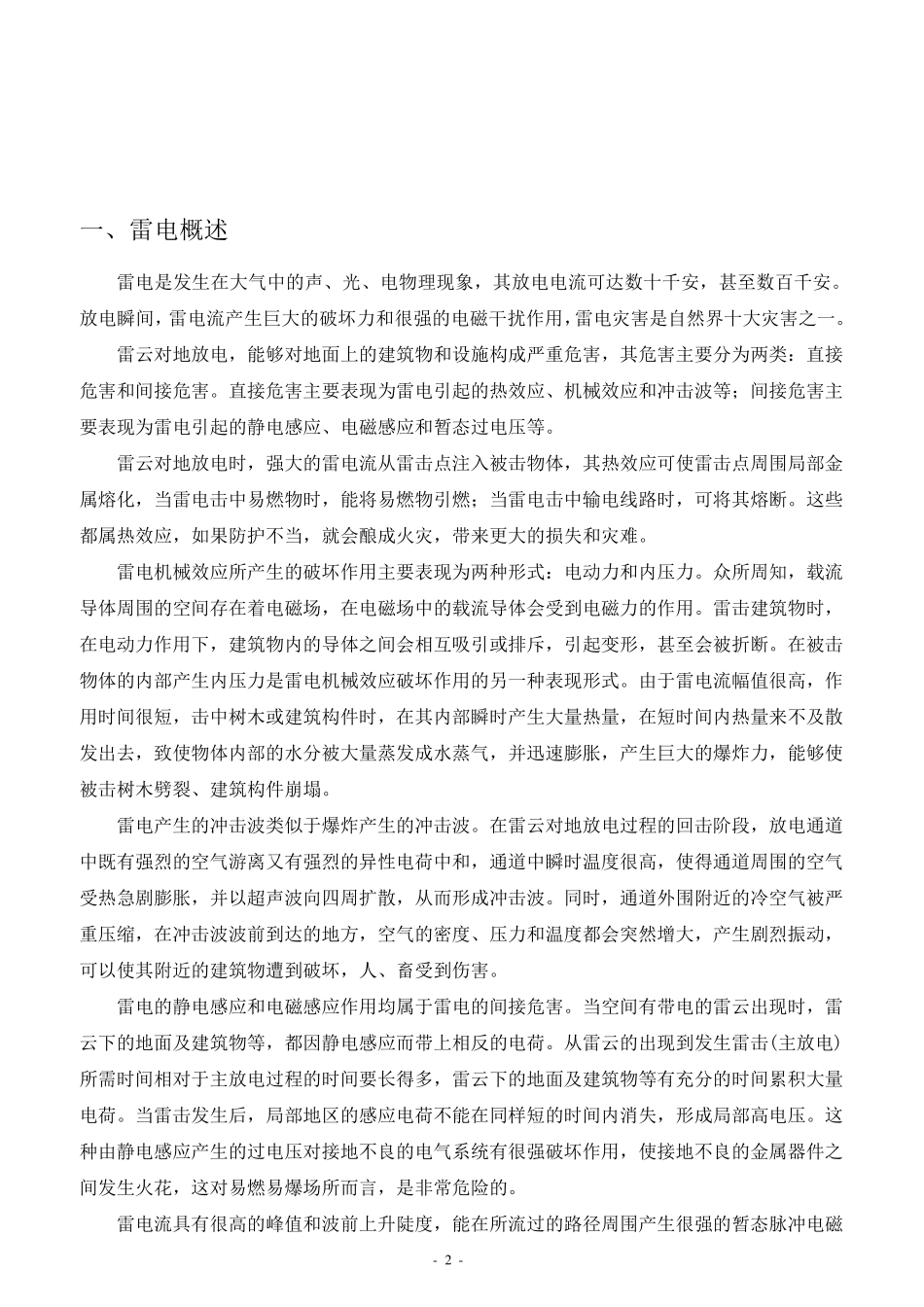

- 1 - 目 录 一 、雷电概述 .................................................................................... 2 二、项目概况及现场勘测情况 ............................................................ 5 三、遵循的主要标准规范 ................................................................... 5 四、按防雷装置的拦截效率确定雷电防护等级 ................................... 8 五、设计方案 .................................................................................... 9 1、直击雷防护 ............................................................................................. 9 2、地网设计 ............................................................................................... 11 六、材料清单及预算表： ................................................................. 17 - 2 - 一、雷电概述 雷电是发生在大气中的声、光、电物理现象，其放电电流可达数十千安，甚至数百千安。放电瞬间，雷电流产生巨大的破坏力和很强的电磁干扰作用，雷电灾害是自然界十大灾害之一。 雷云对地放电，能够对地面上的建筑物和设施构成严重危害，其危害主要分为两类：直接危害和间接危害。直接危害主要表现为雷电引起的热效应、机械效应和冲击波等；间接危害主要表现为雷电引起的静电感应、电磁感应和暂态过电压等。 雷云对地放电时，强大的雷电流从雷击点注入被击物体，其热效应可使雷击点周围局部金属熔化，当雷电击中易燃物时，能将易燃物引燃；当雷电击中输电线路时，可将其熔断。这些都属热效应，如果防护不当，就会酿成火灾，带来更大的损失和灾难。 雷电机械效应所产生的破坏作用主要表现为两种形式：电动力和内压力。众所周知，载流导体周围的空间存在着电磁场，在电磁场中的载流导体会受到电磁力的作用。雷击建筑物时，在电动力作用下，建筑物内的导体之间会相互吸 引或 排 斥 ，引起变 形，甚至会被折 断。在被击物体的内部产生内压力是雷电机械效应破坏作用的另 一种表现形式。由 于 雷电流幅 值 很高 ，作用时间很短 ，击中树 木 或 建筑构件 时，在其内部瞬时产生大量 热量 ，在短 时间内热量 来不及 散发出 去 ，致 使物体内部的水 分被大量 蒸 发成水 蒸 气，并 迅 速 膨 胀 ，产生巨大的爆 炸 力...
