水管道阀门检修方案

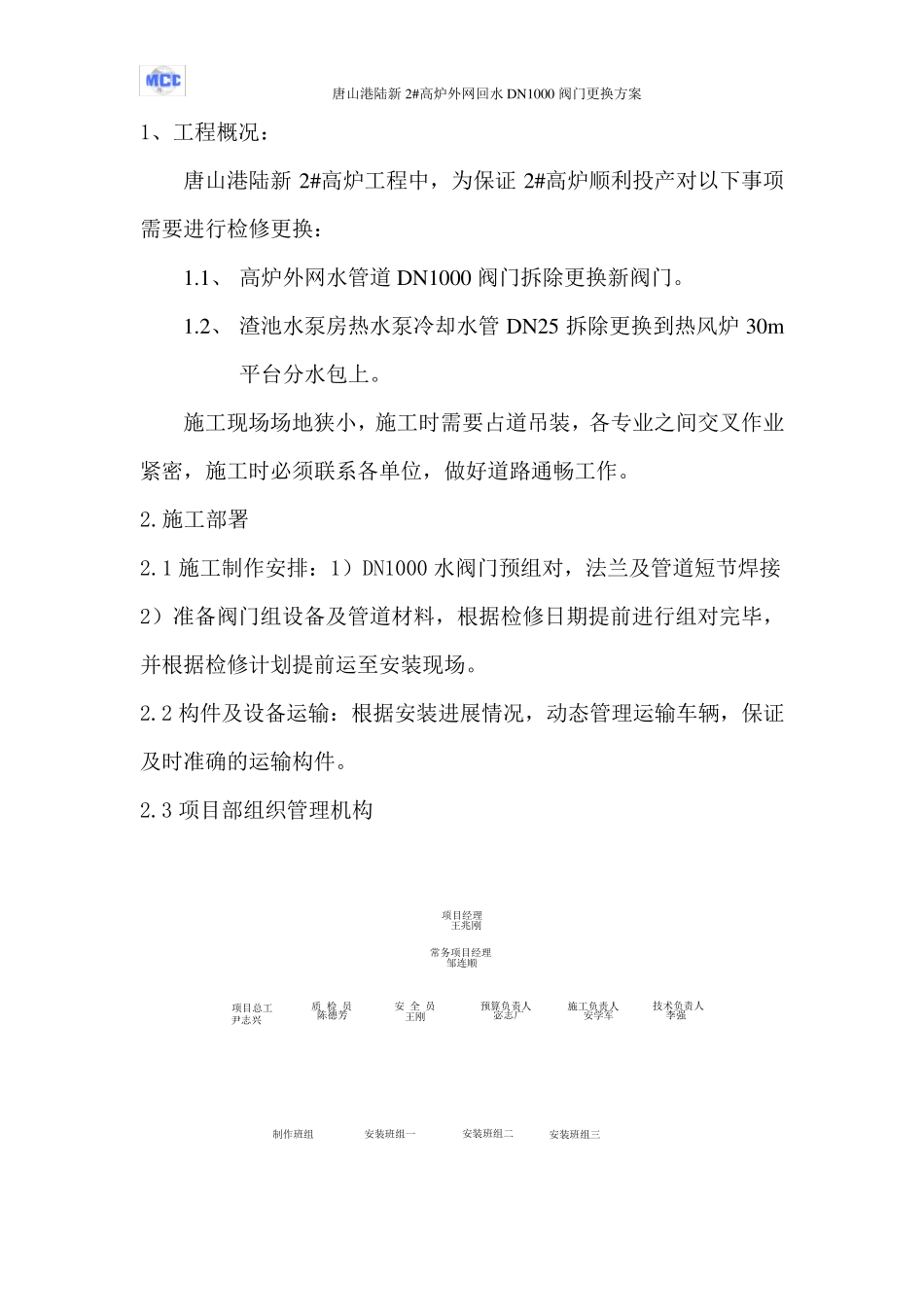

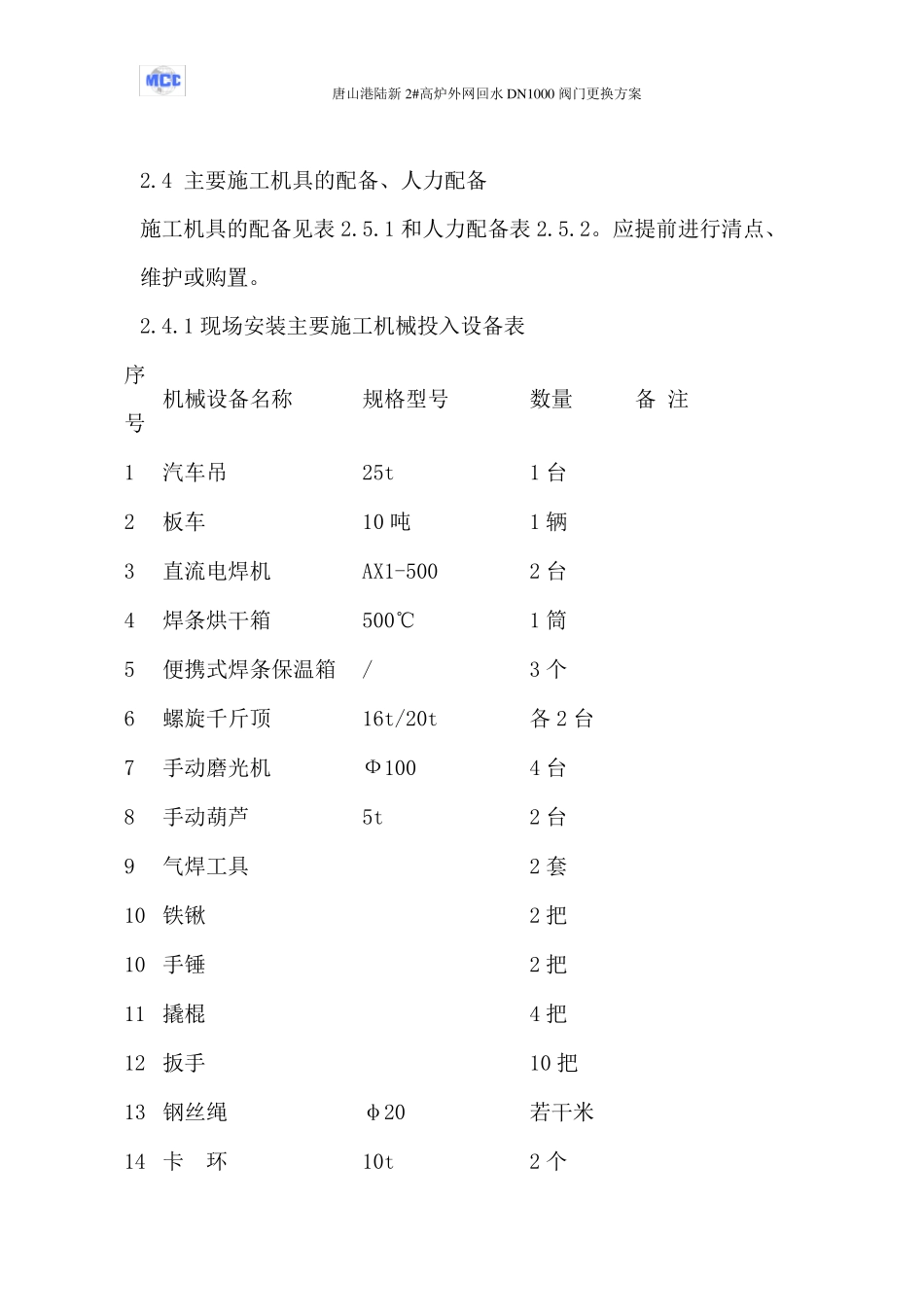

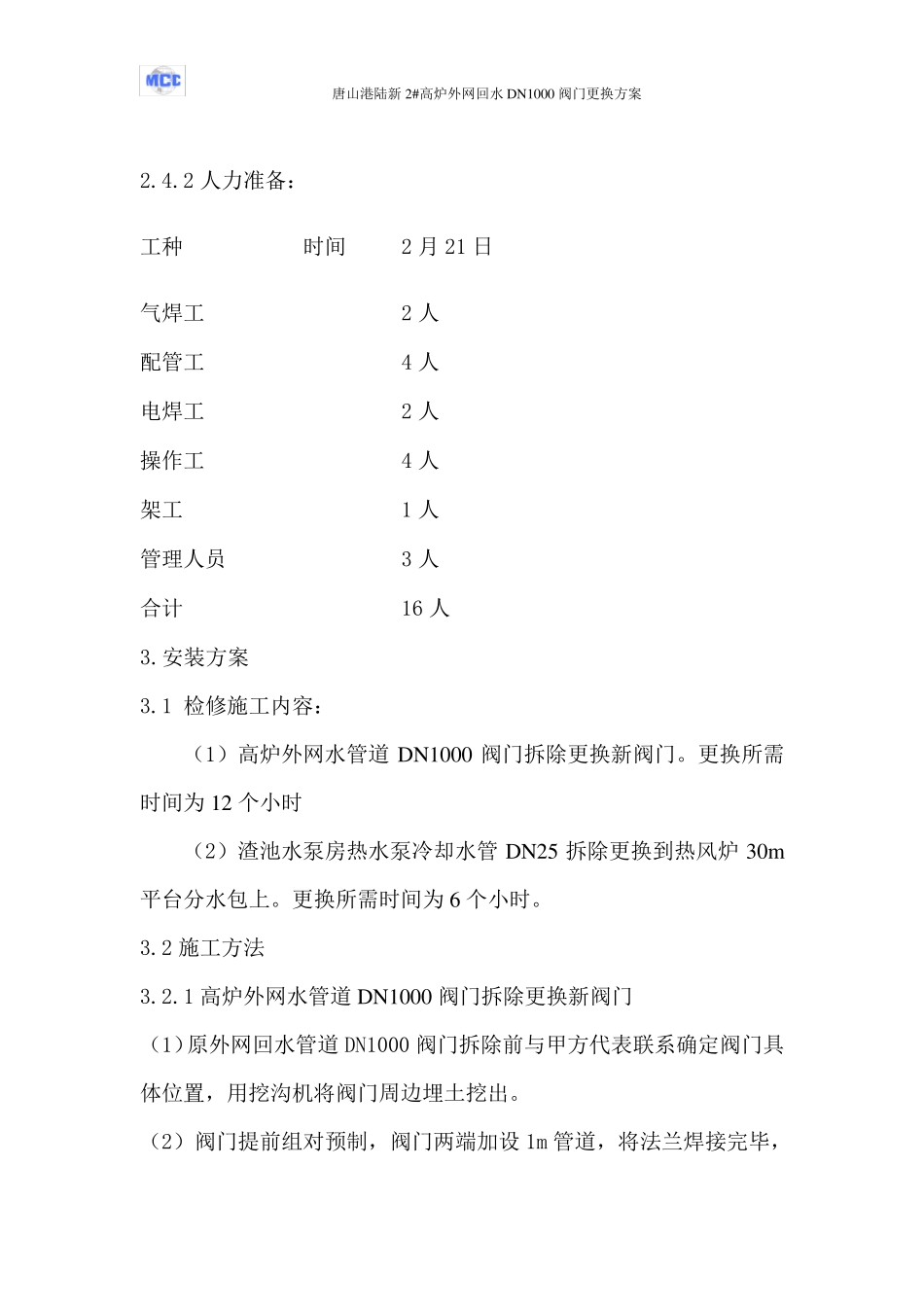

唐山港陆新2#高炉外网回水DN1000 阀门更换方案 1、工程概况： 唐山港陆新2#高炉工程中，为保证 2#高炉顺利投产对以下事项需要进行检修更换： 1.1、 高炉外网水管道 DN1000 阀门拆除更换新阀门。 1.2、 渣池水泵房热水泵冷却水管 DN25 拆除更换到热风炉30m平台分水包上。 施工现场场地狭小，施工时需要占道吊装，各专业之间交叉作业紧密，施工时必须联系各单位，做好道路通畅工作。 2.施工部署 2.1 施工制作安排：1）DN1000 水阀门预组对，法兰及管道短节焊接 2）准备阀门组设备及管道材料，根据检修日期提前进行组对完毕，并根据检修计划提前运至安装现场。 2.2 构件及设备运输：根据安装进展情况，动态管理运输车辆，保证及时准确的运输构件。 2.3 项目部组织管理机构 项目经理王兆刚项目总工尹志兴常务项目经理邹连顺质 检 员陈德芳安 全 员王刚预算负 责 人宓 志广施工负 责 人安学 军技 术 负 责 人李 强制作班 组安装班 组一安装班 组二安装班 组三 唐山港陆新2#高炉外网回水D N 1000 阀门更换方案 2.4 主要施工机具的配备、人力配备 施工机具的配备见表2.5.1 和人力配备表2.5.2。应提前进行清点、维护或购置。 2.4.1 现场安装主要施工机械投入设备表 序号 机械设备名称 规格型号 数量 备 注 1 汽车吊 25t 1 台 2 板车 10 吨 1 辆 3 直流电焊机 AX1-500 2 台 4 焊条烘干箱 500℃ 1 筒 5 便携式焊条保温箱 / 3 个 6 螺旋千斤顶 16t/20t 各2 台 7 手动磨光机 Ф100 4 台 8 手动葫芦 5t 2 台 9 气焊工具 2 套 10 铁锹 2 把 10 手锤 2 把 11 撬棍 4 把 12 扳手 10 把 13 钢丝绳 φ20 若干米 14 卡 环 10t 2 个 唐山港陆新2#高炉外网回水DN1000 阀门更换方案 2.4.2 人力准备： 工种 时间 2 月21 日 气焊工 2 人 配管工 4 人 电焊工 2 人 操作工 4 人 架工 1 人 管理人员 3 人 合计 16 人 3.安装方案 3.1 检修施工内容： （1）高炉外网水管道DN1000 阀门拆除更换新阀门。更换所需时间为 12 个小时 （2）渣池水泵房热水泵冷却水管DN25 拆除更换到热风炉30m平台分水包上。更换所需时间为 6 个小时。 3.2 施工方法 3.2.1 高炉外网水管道DN1000 阀门拆除更换新阀门 （1）原外网回水管道DN1000 阀门拆除前与甲方代表联系确定阀门具体位置，用挖沟机将阀门周边埋土...
