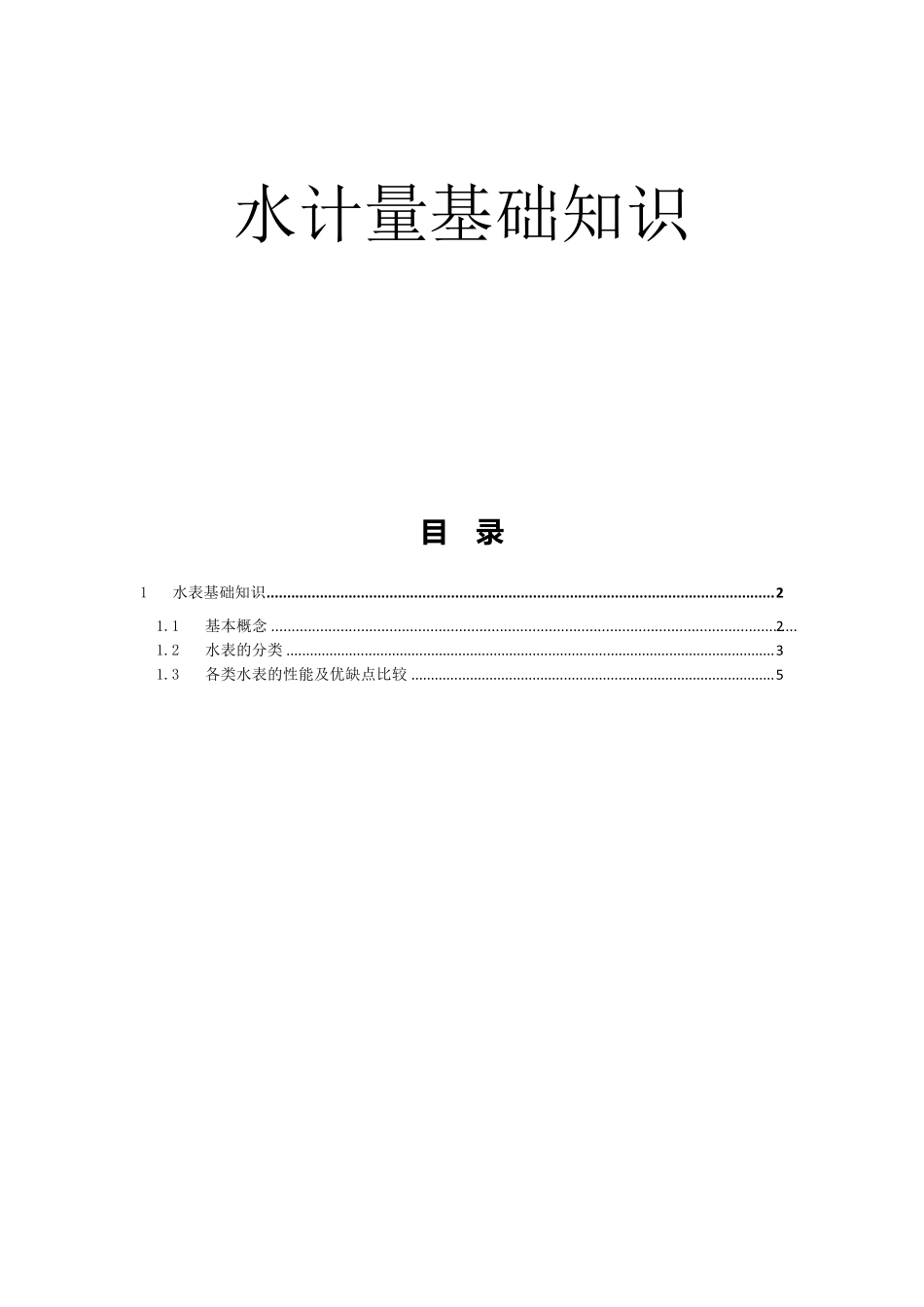

水计量基础知识 目 录 1 水表基础知识 ............................................................................................................................ 2 1.1 基本概念 ................................................................................................................................. 2 1.2 水表的分类 ............................................................................................................................. 3 1.3 各类水表的性能及优缺点比较 ............................................................................................. 5 1 水表基础知识 1.1 基本概念 流量：flow-rate 通过水表的水的体积与此体积通过水表所需时间之商。流量的单位符号以m3/h 表示。 常用流量(Q3)：permanent flow-rate 水表在正常工作条件即稳定或间歇流动下，最佳使用的流量。 最大流量(Q4)：overload flow-rate 水表在短时间内，且无损坏情况下，最大使用的流量。其值1.25 倍于常用流量。 最小流量(Q1) minimum flow-rate 在最大允许误差限之内要求水表给出示值的最低流量。它与水表代号的数值有关。 流量范围：flow-rate range 由最小流量和最大流量所限定的范围，在此范围内水表的示值不得产生超过最大允许误差的误差。该范围由分界流量分割成“高区”和“低区”的两个区。 分界流量(Q2)：transitional flow-rate 流量范围被分割成两个区处所出现的流量。“高区”和“低区”各自由一个该区的最大允许误差来表征。 公称压力(PN)：nominal pressure 水表工作压力的公称值。通常以大写字母“PN”冠首的压力公称值的数字代号表示，例如：PN1。 最大允许工作压力(MAP)：maximum admissible working pressure 在给定温度下水表能持久地经受的最大内部压力。对于冷水水表，PN=MAP。 公称口径(DN)：nominal size 水表口径的公称值。通常以大写字母“DN”冠首的口径公称值的数字代号表示，例如：DN15。 压力损失：pressure loss 在给定的流量下，管道中水表的存在所造成的压力降低。 最大允许温度(MAT)：maximum admissible temperature 在给定的内部压力下，水表能持久地经受的最高温度。 1.2 水表的分类 水表的品种很多，其分类方法也很多。—般有以下几种分类方法。 一、 按作用原理分：（如图 2-1） 图 2—1...
