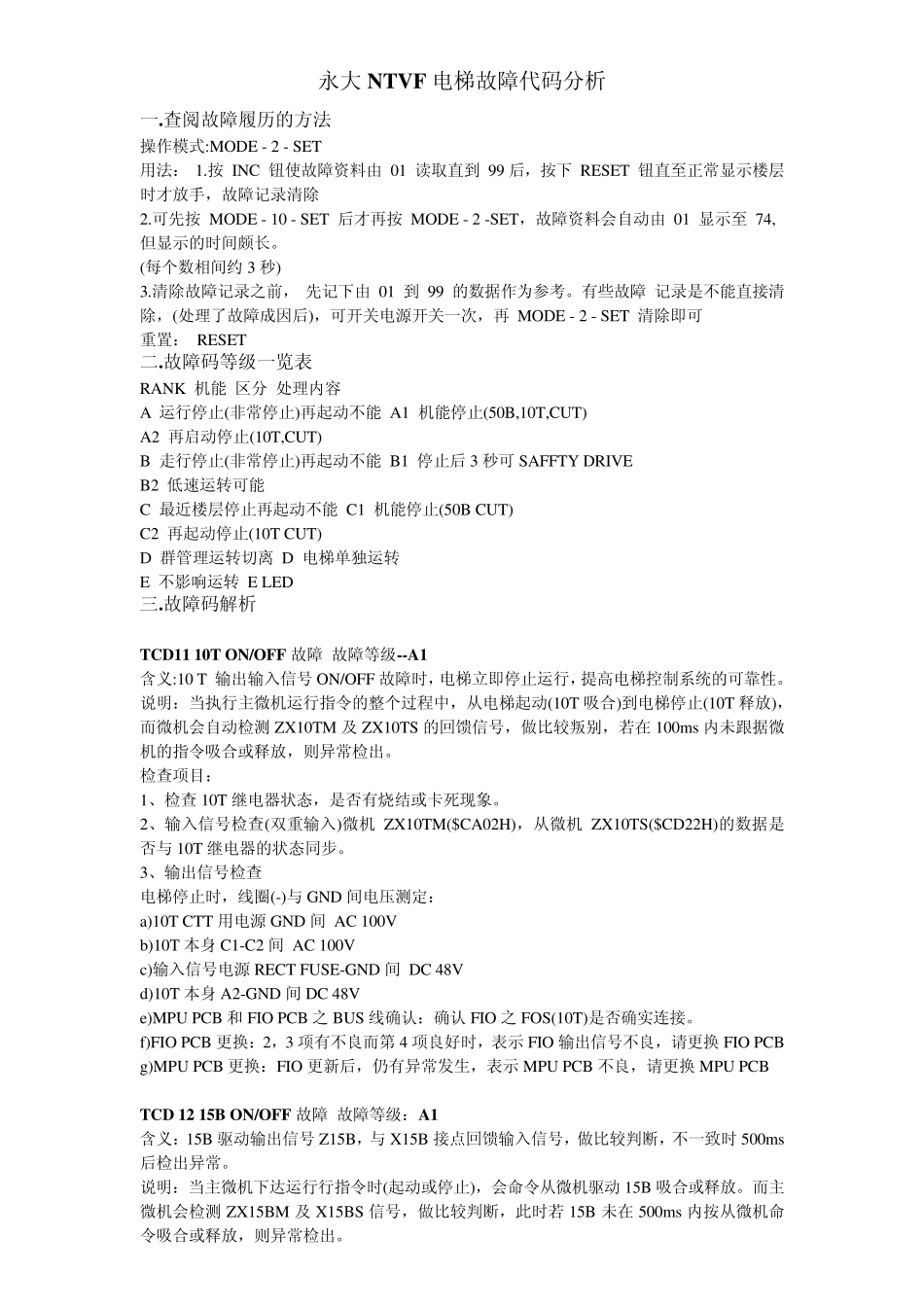

永大NTVF电梯故障代码分析_第1页
1/16

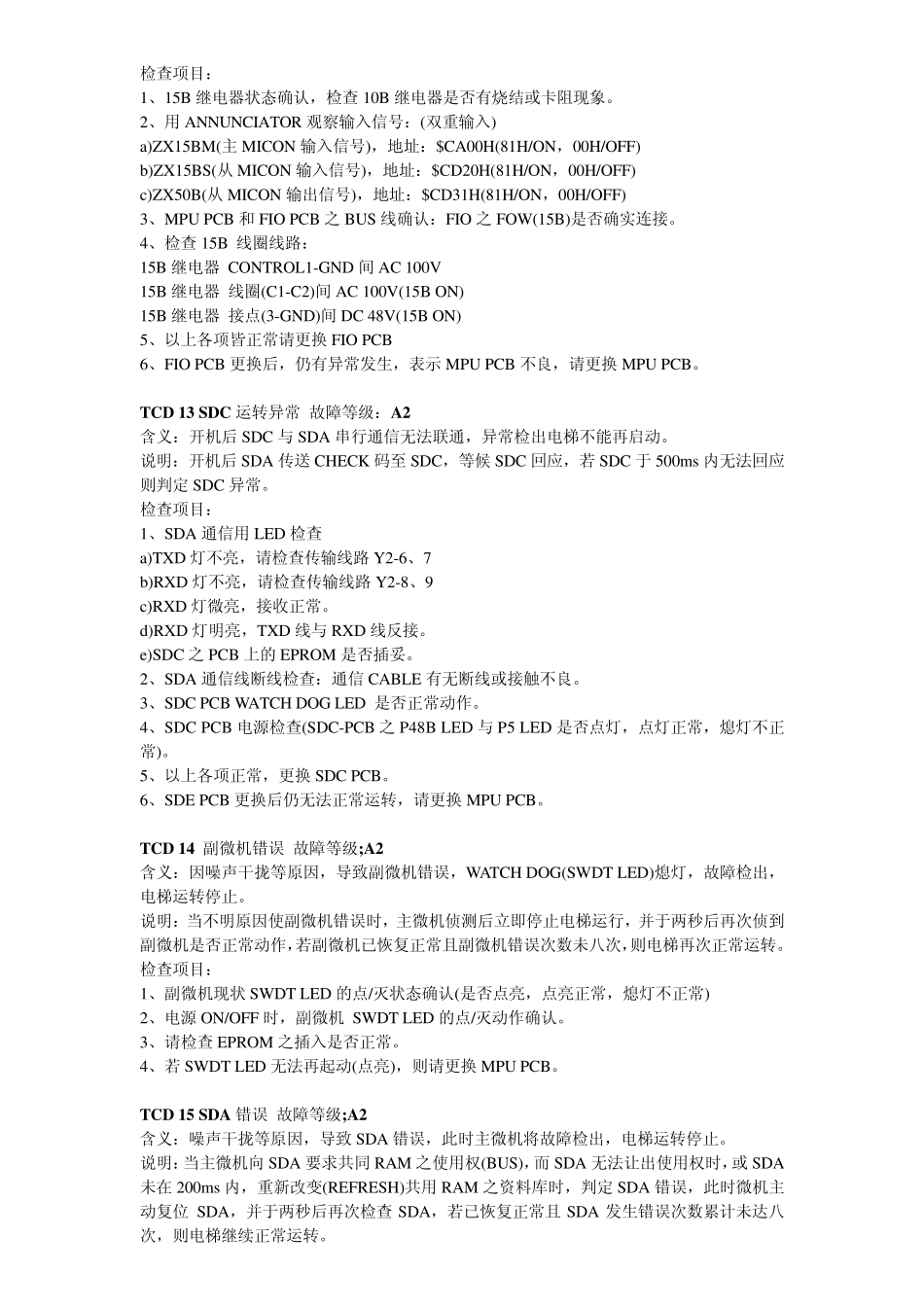

永大NTVF电梯故障代码分析_第2页
2/16

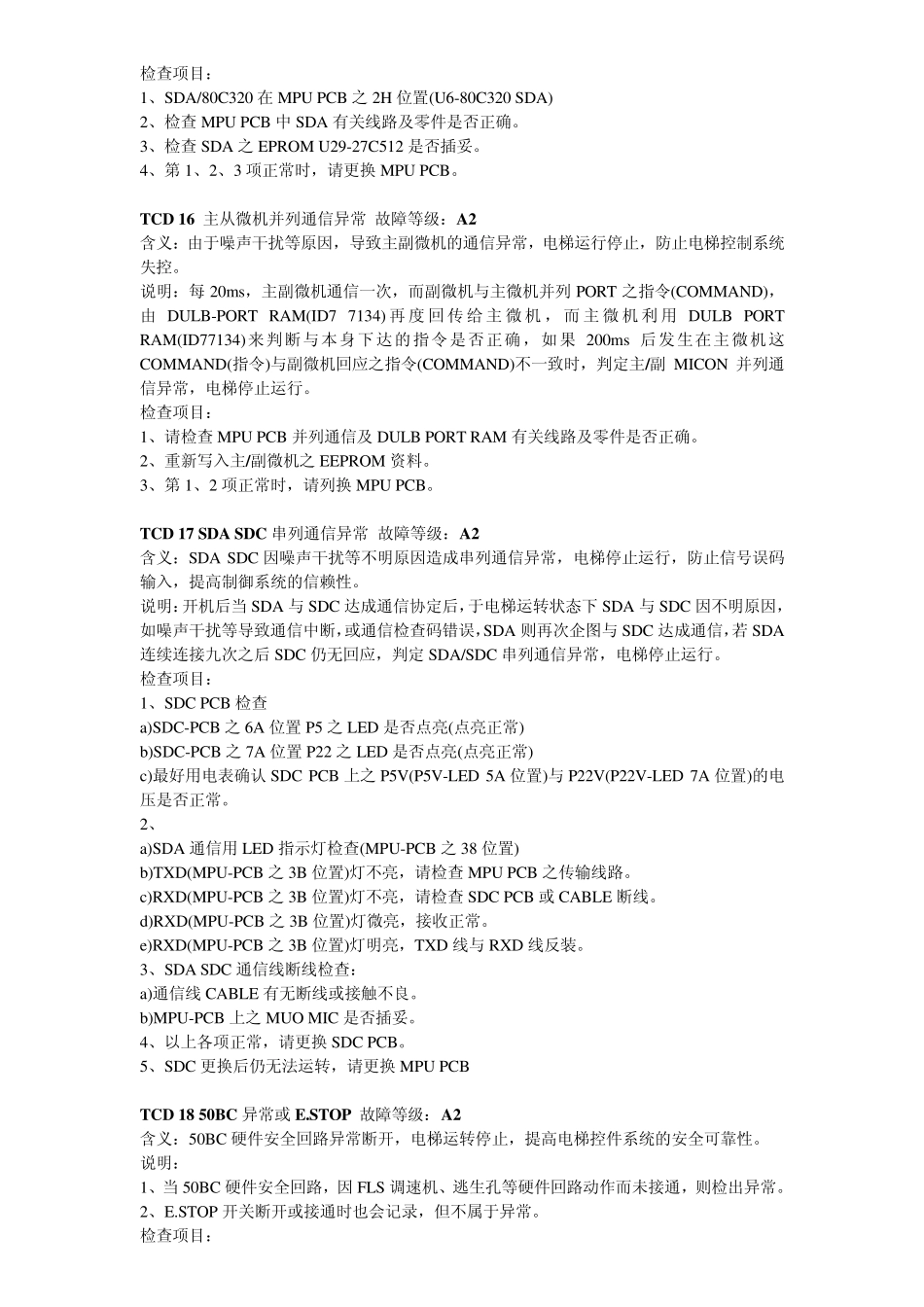

永大NTVF电梯故障代码分析_第3页
3/16
永大 NTVF 电梯故障代码分析 一.查阅故障履历的方法 操作模式:MODE - 2 - SET 用法: 1.按 INC 钮使故障资料由 01 读取直到 99 后,按下 RESET 钮直至正常显示楼层时才放手,故障记录清除 2.可先按 MODE - 10 - SET 后才再按 MODE - 2 -SET,故障资料会自动由 01 显示至 74, 但显示的时间颇长。 (每个数相间约 3 秒) 3.清除故障记录之前, 先记下由 01 到 99 的数据作为参考。有些故障 记录是不能直接清除,(处理了故障成因后),可开关电源开关一次,再 MODE - 2 - SET 清除即可 重置: RESET 二.故障码等级一览表 RANK 机能 区分 处理内容 A 运行停止(非常停止)再起动不能 A1 机能停止(50B,10T,CUT) A2 再启动停止(10T,CUT) B 走行停止(非常停止)再起动不能 B1 停止后 3 秒可 SAFFTY DRIVE B2 低速运转可能 C 最近楼层停止再起动不能 C1 机能停止(50B CUT) C2 再起动停止(10T CUT) D 群管理运转切离 D 电梯单独运转 E 不影响运转 E LED 三.故障码解析 TCD11 10T ON/OFF 故障 故障等级--A1 含义:10 T 输出输入信号ON/OFF 故障时,电梯立即停止运行,提高电梯控制系统的可靠性。 说明:当执行主微机运行指令的整个过程中,从电梯起动(10T 吸合)到电梯停止(10T 释放),而微机会自动检测ZX10TM 及ZX10TS 的回馈信号,做比较叛别,若在100ms内未跟据微机的指令吸合或释放,则异常检出。 检查项目: 1、检查 10T 继电器状态,是否有烧结或卡死现象。 2、输入信号检查(双重输入)微机 ZX10TM($CA02H),从微机 ZX10TS($CD22H)的数据是否与 10T 继电器的状态同步。 3、输出信号检查 电梯停止时,线圈(-)与 GND 间电压测定: a)10T CTT 用电源 GND 间 AC 100V b)10T 本身 C1-C2 间 AC 100V c)输入信号电源 RECT FUSE-GND 间 DC 48V d)10T 本身 A2-GND 间 DC 48V e)MPU PCB 和 FIO PCB 之 BUS 线确认:确认 FIO 之 FOS(10T)是否确实连接。 f)FIO PCB 更换:2,3 项有不良而第 4 项良好时,表示 FIO 输出信号不良,请更换 FIO PCB g)MPU PCB 更换:FIO 更新后,仍有异常发生,表示 MPU PCB 不良,请更换 MPU PCB TCD 12 15B ON/OFF 故障 故障等级:A1 含义:15B 驱动输出信号Z15B,与 X15B 接点回馈输入信号,做比较判断,不一致时 500ms后检出异常。 说明:当主微...
