永大日立电梯技术培训整理

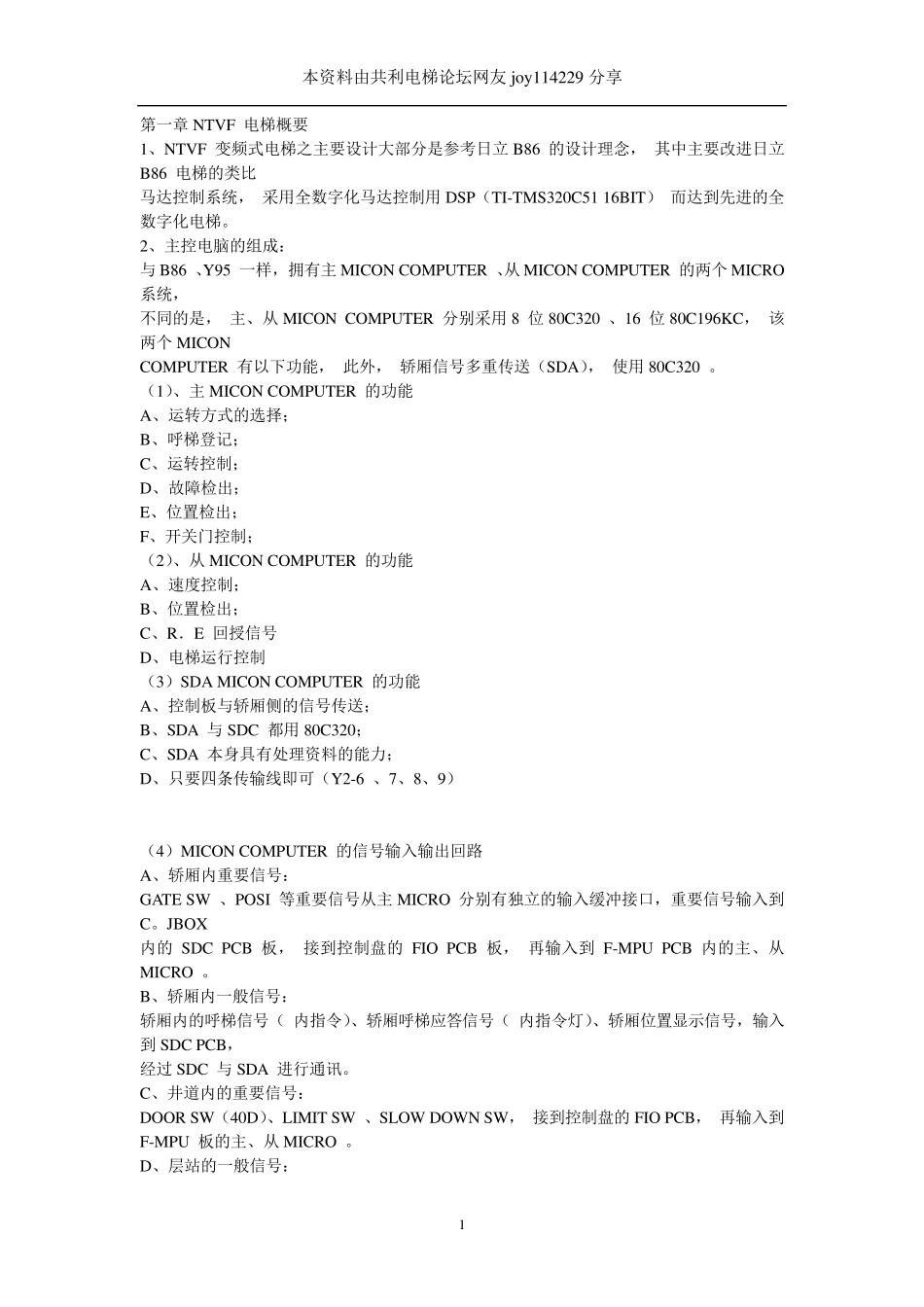

本资料由共利电梯论坛网友jo y 114229 分享 1 第一章NTVF 电梯概要 1、NTVF 变频式电梯之主要设计大部分是参考日立 B86 的设计理念， 其中主要改进日立B86 电梯的类比 马达控制系统， 采用全数字化马达控制用 DSP（TI-TMS320C51 16BIT） 而达到先进的全数字化电梯。 2、主控电脑的组成： 与 B86 、Y95 一样， 拥有主 MICON COMPUTER 、从 MICON COMPUTER 的两个 MICRO 系统， 不同的是， 主、从 MICON COMPUTER 分别采用 8 位 80C320 、16 位 80C196KC， 该两个 MICON COMPUTER 有以下功能， 此外， 轿厢信号多重传送（SDA）， 使用 80C320 。 （1）、主 MICON COMPUTER 的功能 A、运转方式的选择； B、呼梯登记； C、运转控制； D、故障检出； E、位置检出； F、开关门控制； （2）、从 MICON COMPUTER 的功能 A、速度控制； B、位置检出； C、R．E 回授信号 D、电梯运行控制 （3）SDA MICON COMPUTER 的功能 A、控制板与轿厢侧的信号传送； B、SDA 与 SDC 都用 80C320； C、SDA 本身具有处理资料的能力； D、只要四条传输线即可（Y2-6 、7、8、9） （4）MICON COMPUTER 的信号输入输出回路 A、轿厢内重要信号： GATE SW 、POSI 等重要信号从主 MICRO 分别有独立的输入缓冲接口，重要信号输入到C。JBOX 内的 SDC PCB 板， 接到控制盘的 FIO PCB 板， 再输入到 F-MPU PCB 内的主、从MICRO 。 B、轿厢内一般信号： 轿厢内的呼梯信号（ 内指令）、轿厢呼梯应答信号（ 内指令灯）、轿厢位置显示信号，输入到 SDC PCB， 经过 SDC 与 SDA 进行通讯。 C、井道内的重要信号： DOOR SW（40D）、LIMIT SW 、SLOW DOWN SW， 接到控制盘的 FIO PCB， 再输入到 F-MPU 板的主、从 MICRO 。 D、层站的一般信号： 本资料由共利电梯论坛网友jo y 114229 分享 2 层站的呼梯信号通过串行通讯信号线， 直接输入到F-MPU 板中， 并通过同样的方法输出应答信号。 E 、RELAY 、CTT 驱动信号 主 MICRO 控制安全 RELAY#50B 、INVTER 电源供给 CTT#10T 之驱动信号； 从 MICRO 控制安全 RELAY#50B 、BRAKE 电源供给 CTT#15B 之驱动信号； F、INVTER 信号： INVTER 的电压信号、过电流信号、抑制 CHECK 信号等， 经过BDC PCB 输入到主从MICRO， 并由MICRO 输出， 作为遮断主电晶体 BASE ...
