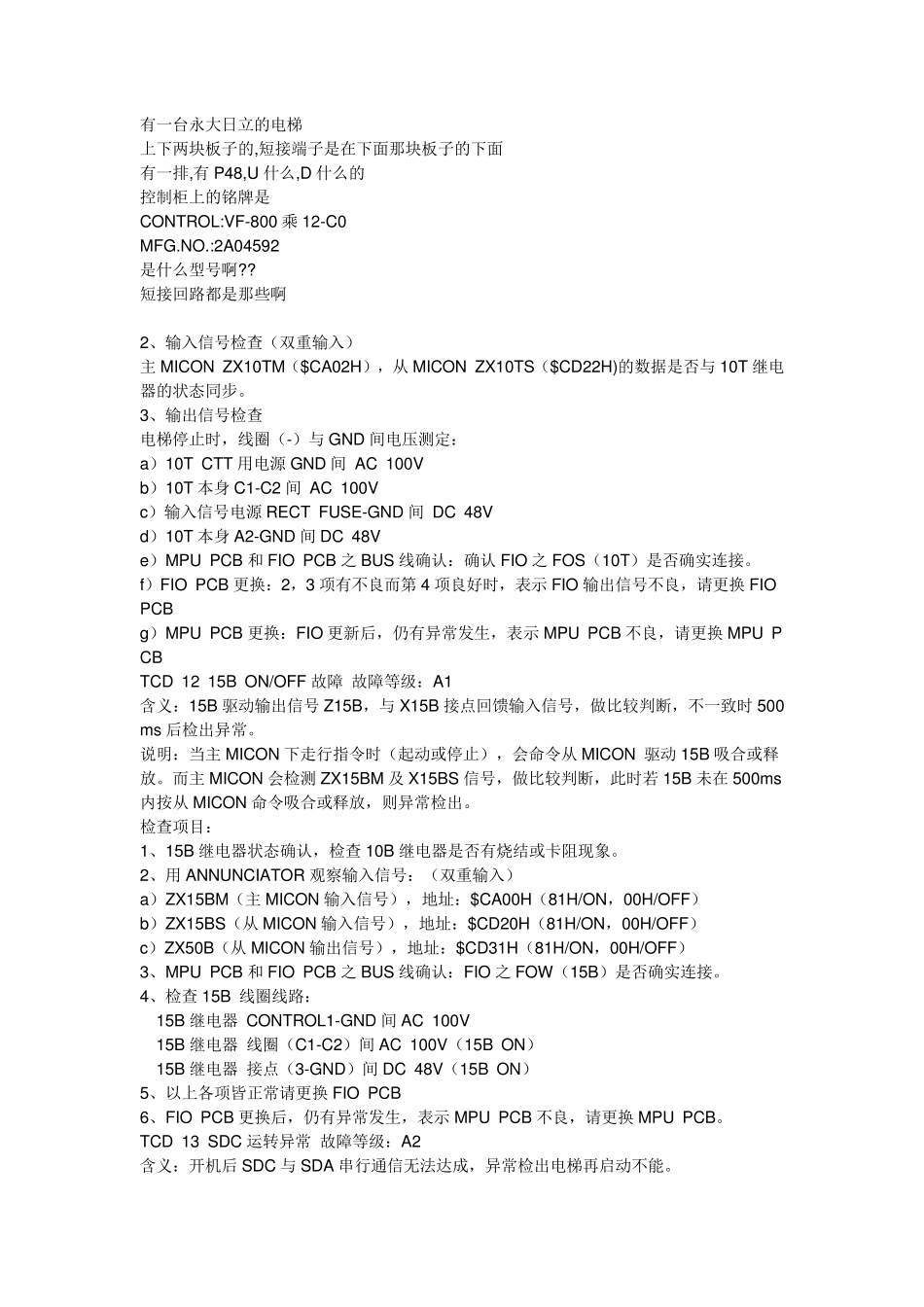

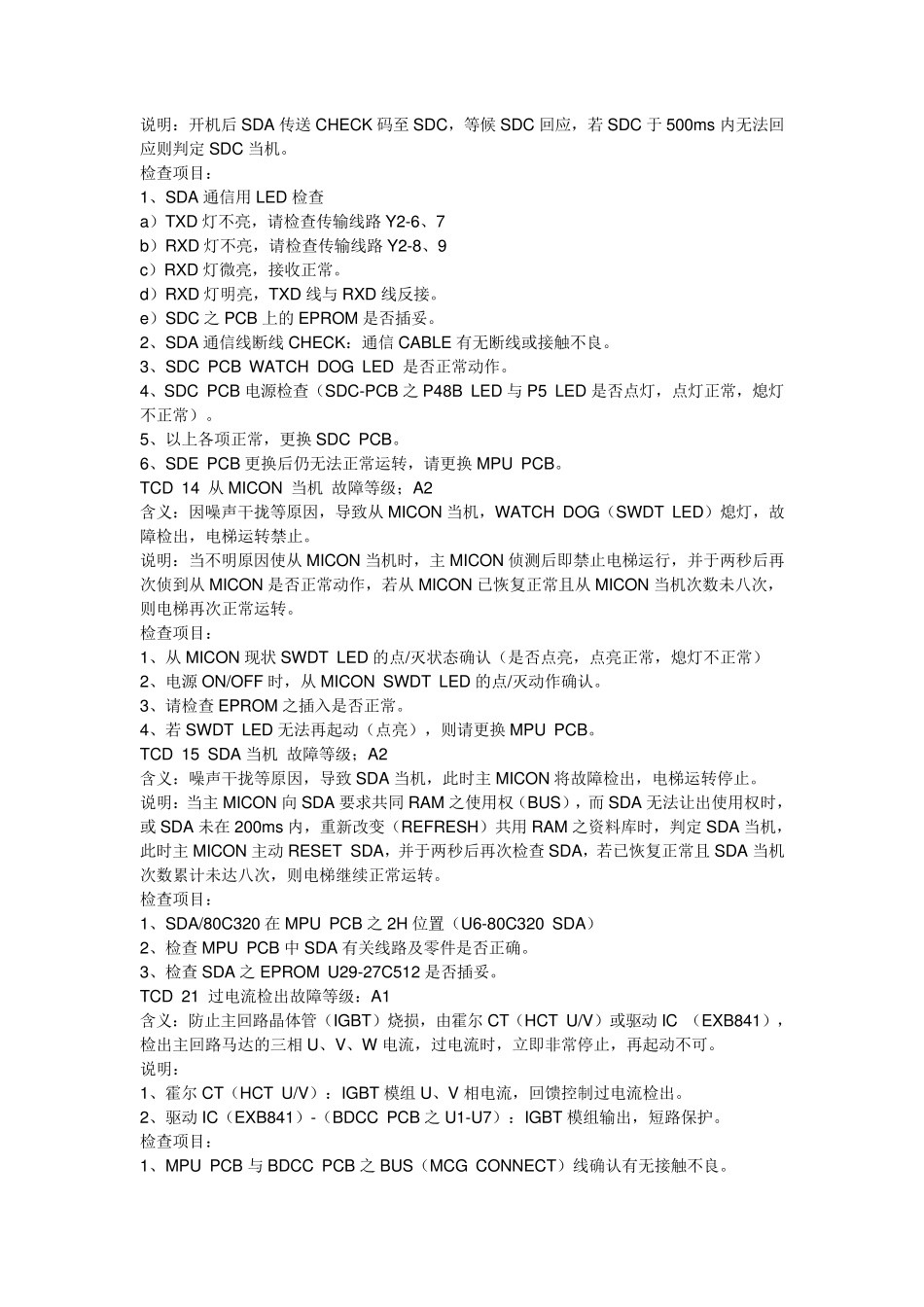

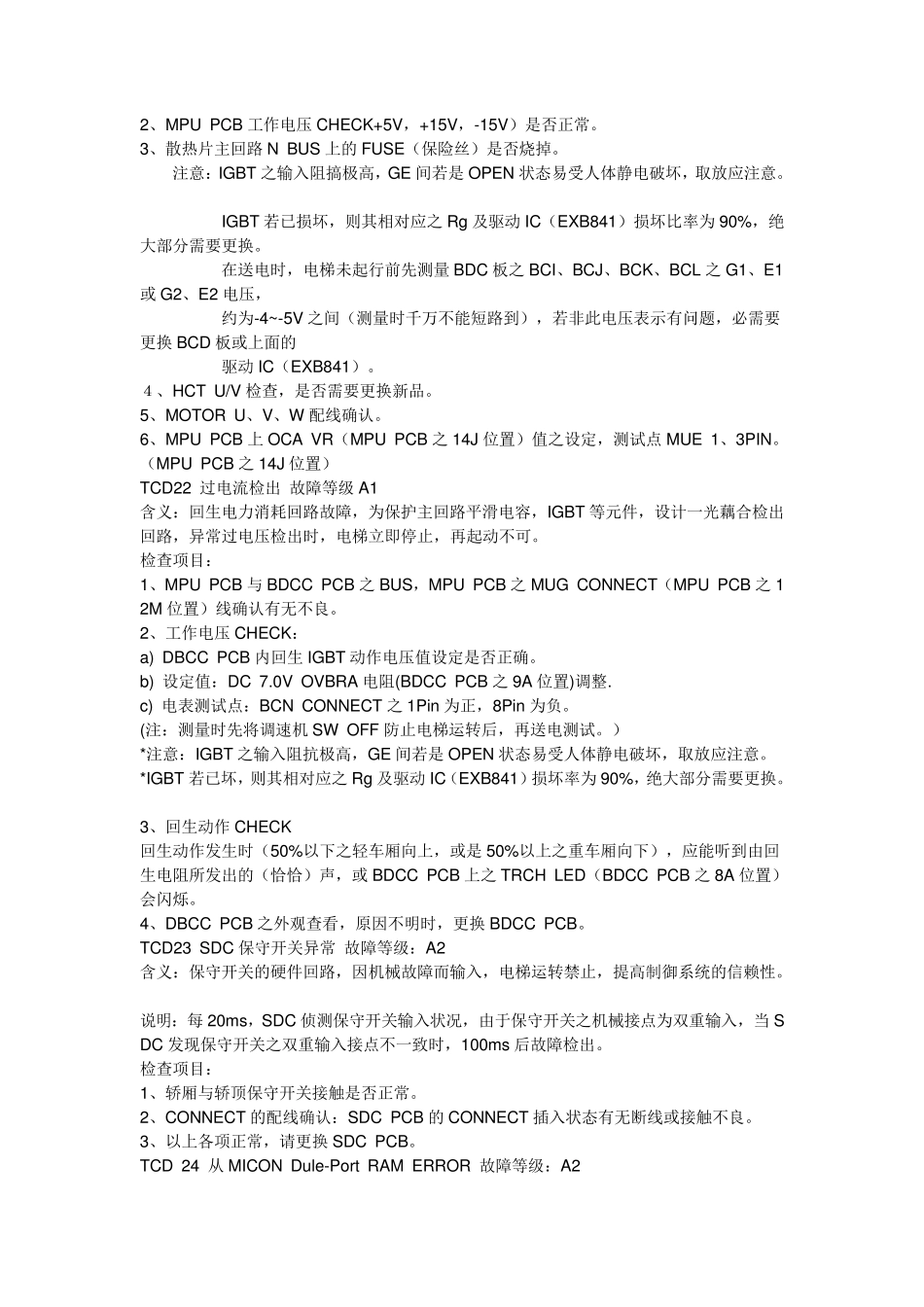

有一台永大日立的电梯 上下两块板子的,短接端子是在下面那块板子的下面 有一排,有P48,U 什么,D 什么的 控制柜上的铭牌是 CONTROL:VF-800 乘12-C0 MFG.NO.:2A04592 是什么型号啊?? 短接回路都是那些啊 2、输入信号检查(双重输入) 主 MICON ZX10TM($CA02H),从 MICON ZX10TS($CD22H)的数据是否与 10T 继电器的状态同步。 3、输出信号检查 电梯停止时,线圈(-)与 GND 间电压测定: a)10T CTT 用电源 GND 间 AC 100V b)10T 本身 C1-C2 间 AC 100V c)输入信号电源 RECT FUSE-GND 间 DC 48V d)10T 本身 A2-GND 间 DC 48V e)MPU PCB 和 FIO PCB 之 BUS 线确认:确认 FIO 之 FOS(10T)是否确实连接。 f)FIO PCB 更换:2,3 项有不良而第 4 项良好时,表示 FIO 输出信号不良,请更换 FIO PCB g)MPU PCB 更换:FIO 更新后,仍有异常发生,表示 MPU PCB 不良,请更换 MPU PCB TCD 12 15B ON/OFF 故障 故障等级:A1 含义:15B 驱动输出信号Z15B,与 X15B 接点回馈输入信号,做比较判断,不一致时 500ms后检出异常。 说明:当主 MICON 下走行指令时(起动或停止),会命令从 MICON 驱动 15B 吸合或释放。而主 MICON 会检测 ZX15BM 及X15BS 信号,做比较判断,此时若15B 未在500ms内按从 MICON 命令吸合或释放,则异常检出。 检查项目: 1、15B 继电器状态确认,检查 10B 继电器是否有烧结或卡阻现象。 2、用 ANNUNCIATOR 观察输入信号:(双重输入) a)ZX15BM(主 MICON 输入信号),地址:$CA00H(81H/ON,00H/OFF) b)ZX15BS(从 MICON 输入信号),地址:$CD20H(81H/ON,00H/OFF) c)ZX50B(从 MICON 输出信号),地址:$CD31H(81H/ON,00H/OFF) 3、MPU PCB 和 FIO PCB 之 BUS 线确认:FIO 之 FOW(15B)是否确实连接。 4、检查 15B 线圈线路: 15B 继电器 CONTROL1-GND 间 AC 100V 15B 继电器 线圈(C1-C2)间 AC 100V(15B ON) 15B 继电器 接点(3-GND)间 DC 48V(15B ON) 5、以上各项皆正常请更换 FIO PCB 6、FIO PCB 更换后,仍有异常发生,表示 MPU PCB 不良,请更换 MPU PCB。 TCD 13 SDC 运转异常 故障等级:A2 含义:开机后 SDC 与 SDA 串行通 信无 法 达 成 ,异常检出电梯再 启 动不能 。 说明:开机后SDA 传送CHECK 码至SDC...
