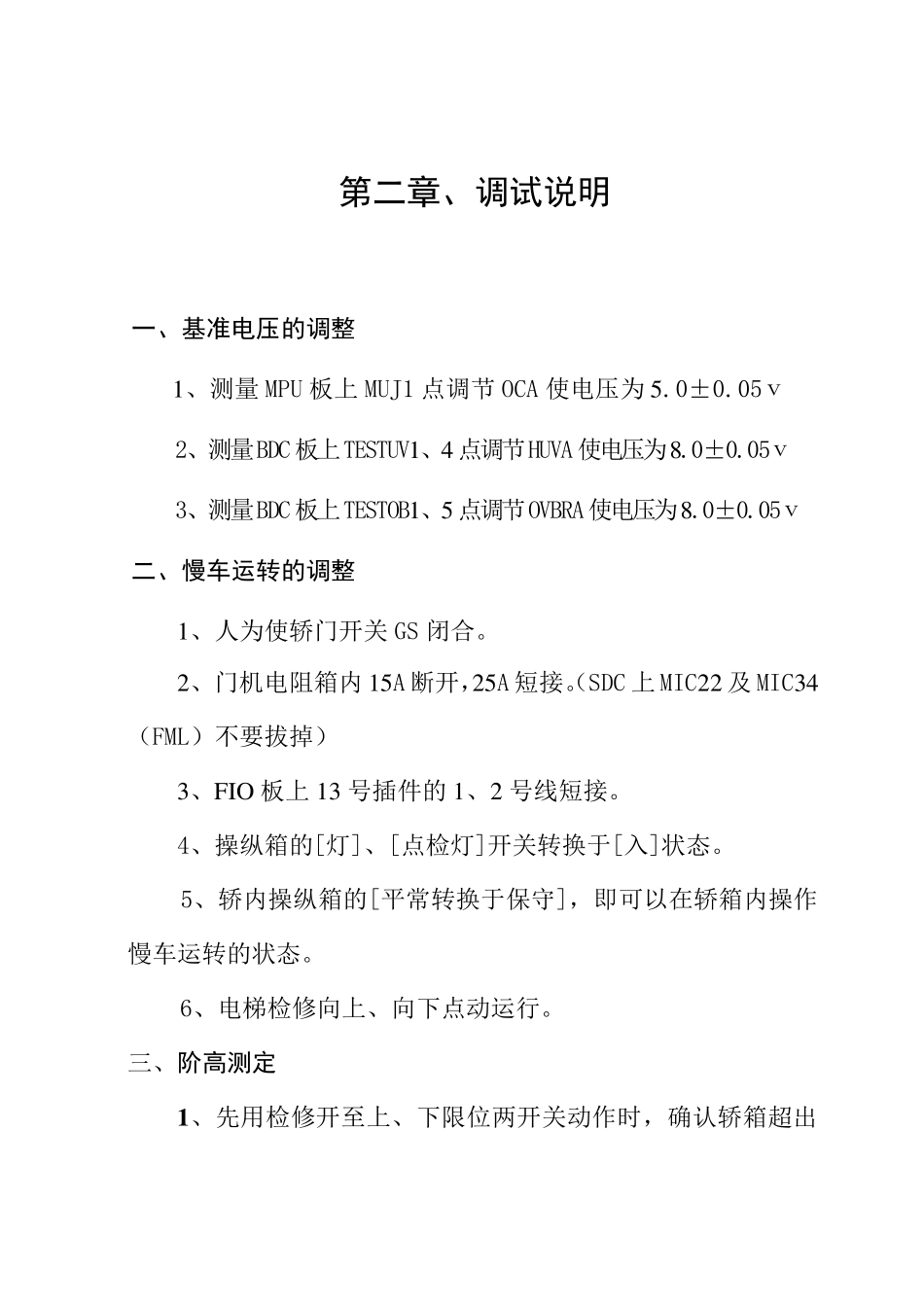

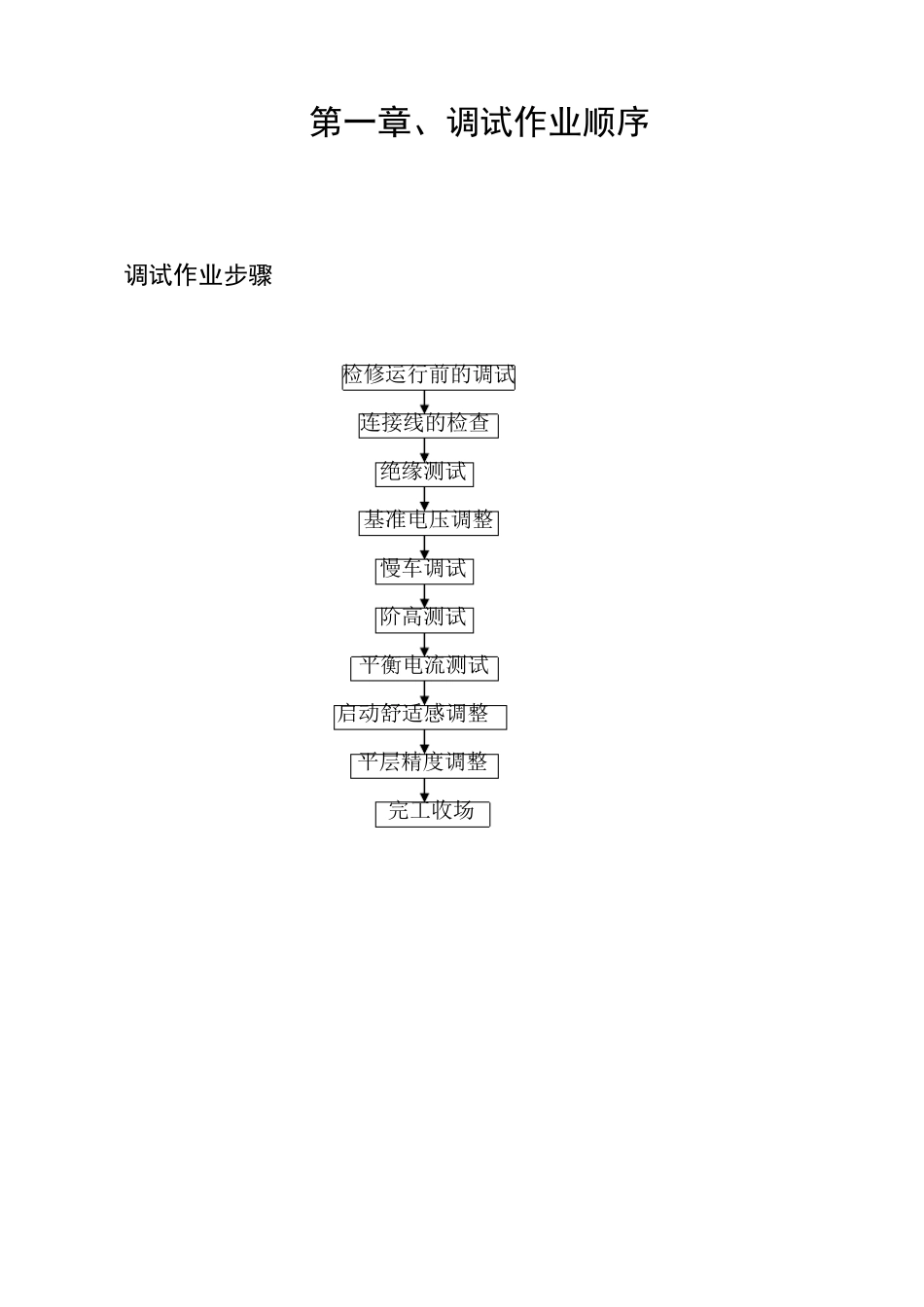

永大日立电梯调试资料 （内部资料） 第一章、调试作业顺序 调试作业步骤 检修运行前的调试 连接线的检查 绝缘测试 基准电压调整 慢车调试 阶高测试 平衡电流测试 启动舒适感调整 平层精度调整 完工收场 第二章、调试说明 一、基准电压的调整 1、测量MPU 板上MUJ1 点调节OCA 使电压为5.0±0.05ⅴ 2、测量BDC 板上TESTUV1、4 点调节HUVA 使电压为8.0±0.05ⅴ 3、测量BDC 板上TESTOB1、5 点调节OVBRA 使电压为8.0±0.05ⅴ 二、慢车运转的调整 1、人为使轿门开关 GS 闭合。 2、 门机电阻箱内 15A 断开，25A 短接。（SDC 上MIC22 及 MIC34（FML）不要拔掉） 3、FIO 板上13 号插件的 1、2 号线短接。 4、操纵箱的[灯]、[点检灯]开关转换于[入]状态。 5、轿内操纵箱的[平常转换于保守]，即可以在轿箱内操作慢车运转的状态。 6、电梯检修向上、向下点动运行。 三、阶高测定 1 、先用检修开至上、下限位两开关动作时，确认轿箱超出平层5 0 mm 以外。 2 、检修下行直到下限位动作的位置，保守开关处于正常，点检灯处于专用。 3 、资料检索器上操作MODE 1 1 SET，持续押住START 键，直到电梯开始上行运转为止。 4 、到达最上层后，确认5 0 B 断开。此时将MPU 的DIP SW1 转换为ON，再等到5 0 B 灯亮之后，将DIP SW1 转换OFF。 5 、阶高测定完后，按MODE RESET 复位。 6 、最后做一次故障清除。 四、启动舒适感的调整 1 、6 0 m/mín 1 5 人 乘 以下使 用WD2 0 %的启 动补 偿 调 整 方 法 a： 先 将轿 厢 下设 有 20%和 110%的微 动开关调 整 精 确。 b ： 载 重2 0 %以下，再拨DIP SW1 ON。用资料检索器输 入MODE 3 3 SET 调 整 启 动时的飞 出 、反 转状 态 。 飞 出 6 1 B0、6 1 B1 调 大 向 上运转补 偿 调 整 反 转6 1 B0、6 1 B1 调 小 飞 出 6 1 B2、6 1 B3 调 小 向 下运转补 偿 调 整 反 转6 1 B2、6 1 B3 调 大 例：20%以下下行启动反转补偿调整 MODE 33 SET 61B2 SET DIP SW 切ON **SET（**为修改之值） 61B3 SET **SET（**为修改之值） DIP SW1 切OFF MODE RESET 注：后面的调整跟范例一样，只是地址码有变化 c：20%以上上、下行启动补偿调整：载重 20%以上，再将DIP SW1 拨 ON。用资料检索器输入 MODE 33 SET 调整启动时的飞出、...
