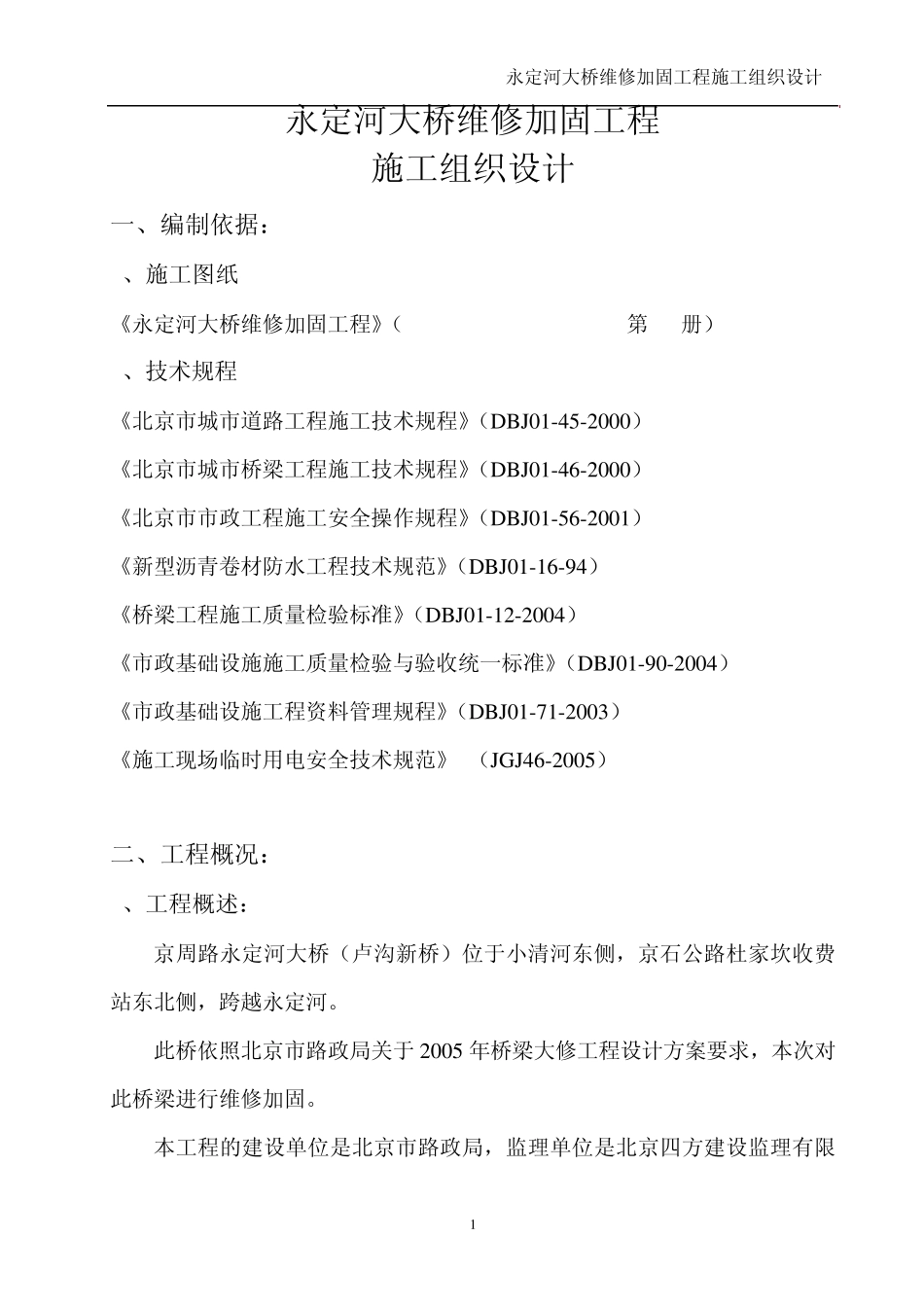

永定河大桥维修加固工程施工组织设计 1 永定河大桥维修加固工程 施工组织设计 一、编制依据: 1、施工图纸 《永定河大桥维修加固工程》(2005J067- SS00QL0307第 07册) 2、技术规程 《北京市城市道路工程施工技术规程》(DBJ01-45-2000) 《北京市城市桥梁工程施工技术规程》(DBJ01-46-2000) 《北京市市政工程施工安全操作规程》(DBJ01-56-2001) 《新型沥青卷材防水工程技术规范》(DBJ01-16-94) 《桥梁工程施工质量检验标准》(DBJ01-12-2004) 《市政基础设施施工质量检验与验收统一标准》(DBJ01-90-2004) 《市政基础设施工程资料管理规程》(DBJ01-71-2003) 《施工现场临时用电安全技术规范》 (JGJ46-2005) 二、工程概况: 1、工程概述: 京周路永定河大桥(卢沟新桥)位于小清河东侧,京石公路杜家坎收费站东北侧,跨越永定河。 此桥依照北京市路政局关于 2005 年桥梁大修工程设计方案要求,本次对此桥梁进行维修加固。 本工程的建设单位是北京市路政局,监理单位是北京四方建设监理有限 永定河大桥维修加固工程施工组织设计 2 责任公司,设计单位是北京市市政工程设计研究总院,施工单位是市政处桥通所。 2、施工规模: 此次施工内容为:拆除原桥面砼以上结构层,重新铺装防水层和沥青混凝土面层(掺加PR PLASTS 抗车辙添加剂);清理排水孔、补缺泄水篦子;栏杆重刷防锈漆。 工程造价为 179万元。 主要工程数量表如下: 序号 项 目 单 位 数 量 1 沥青混凝土桥面铺装厚 5cm m 2 6648 2 APP 防水层 m 2 6648 3 美佳伸缩缝 MR-60 m 288 4 步道栏杆除锈、刷漆 m 1108 5 泄水箅子 处 34 6 PR PLAST S 抗车辙添加剂 kg 7658 3、工程特点: 由于此桥的交通流量较大,通行的车辆基本是大货车,为保证车辆正常通行,采用半幅断路施工,每天夜间12:00~5:00之间施工,白天放行。 步道下面埋有电缆管线,拆除旧步道方砖前,先进行调查,采取保护措施。(具体措施后附) 4、工程总体管理目标: 本工程计划开工日期为2006年6月1日,计划竣工日期为2006年6月26日,计划工期26天。达到申报处级文明工地的要求。 永定河大桥维修加固工程施工组织设计 3 三、施工部署: 1、施工组织机构的组建及职责划分 根据京周公路沿线四座桥梁(哑巴河新桥、小清河西桥、永定河大桥、大兴灌渠桥)大修的统一部署,成立一个项目经理部,组织四项工程的施工。 (1) 组...
