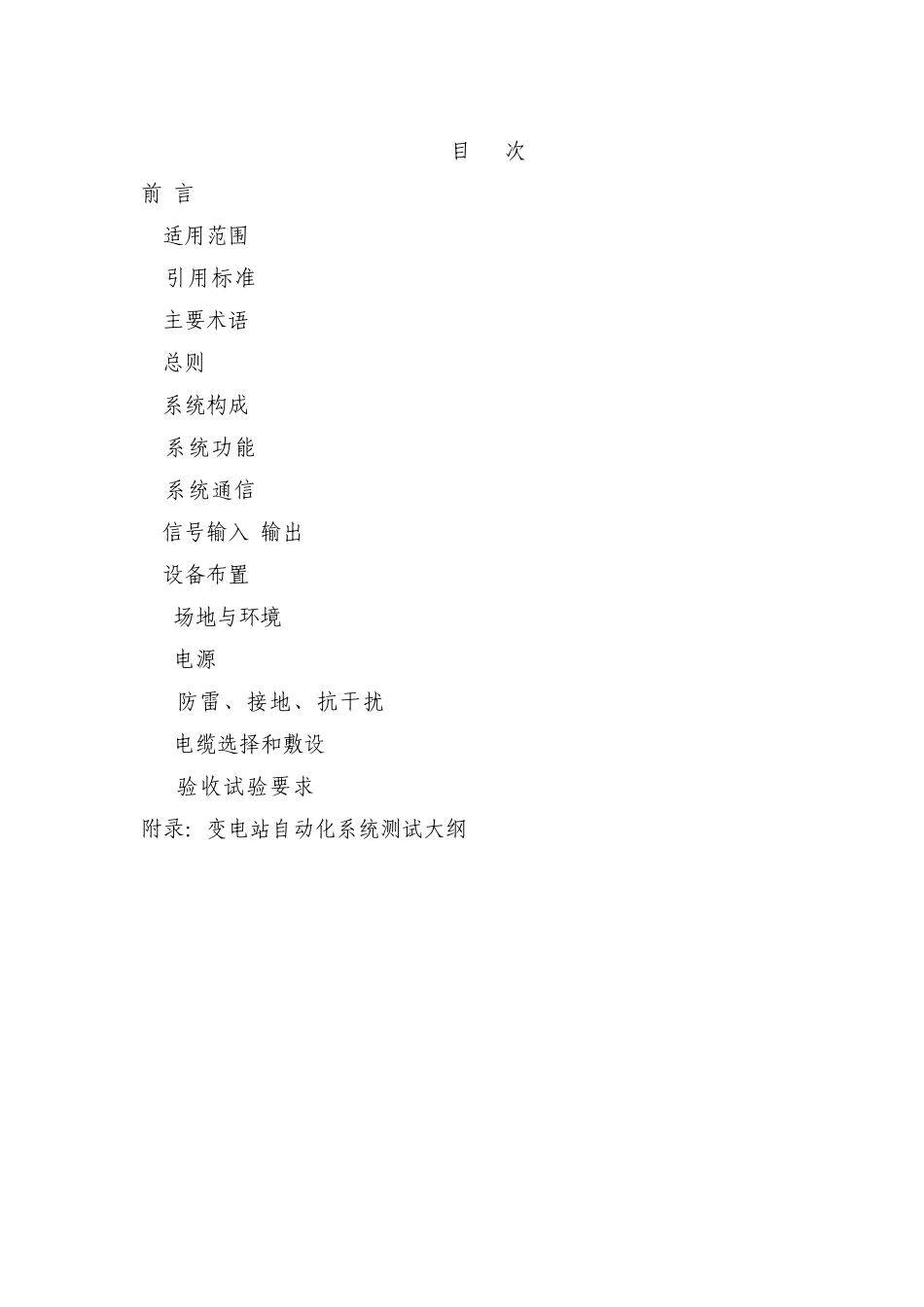

江苏电网35kV~ 220kV 变电站自动化系统 技术规范 Technical Specification for 35kV~220kV Substation automation System of Jiangsu Grid 江 苏 省 电 力 公 司 2 0 0 7 年1 月 目 次 前 言 ..................................................... 1 1 适用范围 ................................................ 1 2 引用标准 ............................................... 2 3 主要术语 ................................................ 4 4 总则 .................................................... 7 5 系统构成 ................................................ 8 6 系统功能 .............................................. 18 7 系统通信 .............................................. 31 8 信号输入/输出 .......................................... 33 9 设备布臵 ............................................... 34 10 场地与环境 ............................................ 34 11 电源 .................................................. 35 12 防雷、接地、抗干扰 .................................. 35 13 电缆选择和敷设 ........................................ 36 14 验收试验要求 ......................................... 37 附录:变电站自动化系统测试大纲 ........................... 49 1 1 前 言 为适应电网快速发展和科技创新的需要,规范江苏电网变电站自动化系统的建设,推动220kV变电站无人值班的实施和变电站自动化技术进步。江苏省电力公司按照“大二次”系统融合的管理思路,坚持“资源整合,信息共享”的原则,对厂站自动化系统技术进行规范化、标准化、典型化管理,特制订《江苏电网35kV~220kV变电站自动化系统技术规范》(以下简称《规范》),用于指导江苏电网变电站自动化系统的设计、建设和生产运行。本《规范》要点如下: 1)将变电站计算机监控系统和继电保护、智能设备等统一组网,建成变电站自动化系统,实现专业融合和信息共享; 2)规范站内网络结构、设备配臵、系统功能、性能指标等; 3)规范通信规约,包括接口、协议等,统一标准、统一规划、统一实施; 4) 强化对自动化系统的入网测试和现场检验,严格监控产品质量,确保变电站自动化系统稳定运行。 ...
