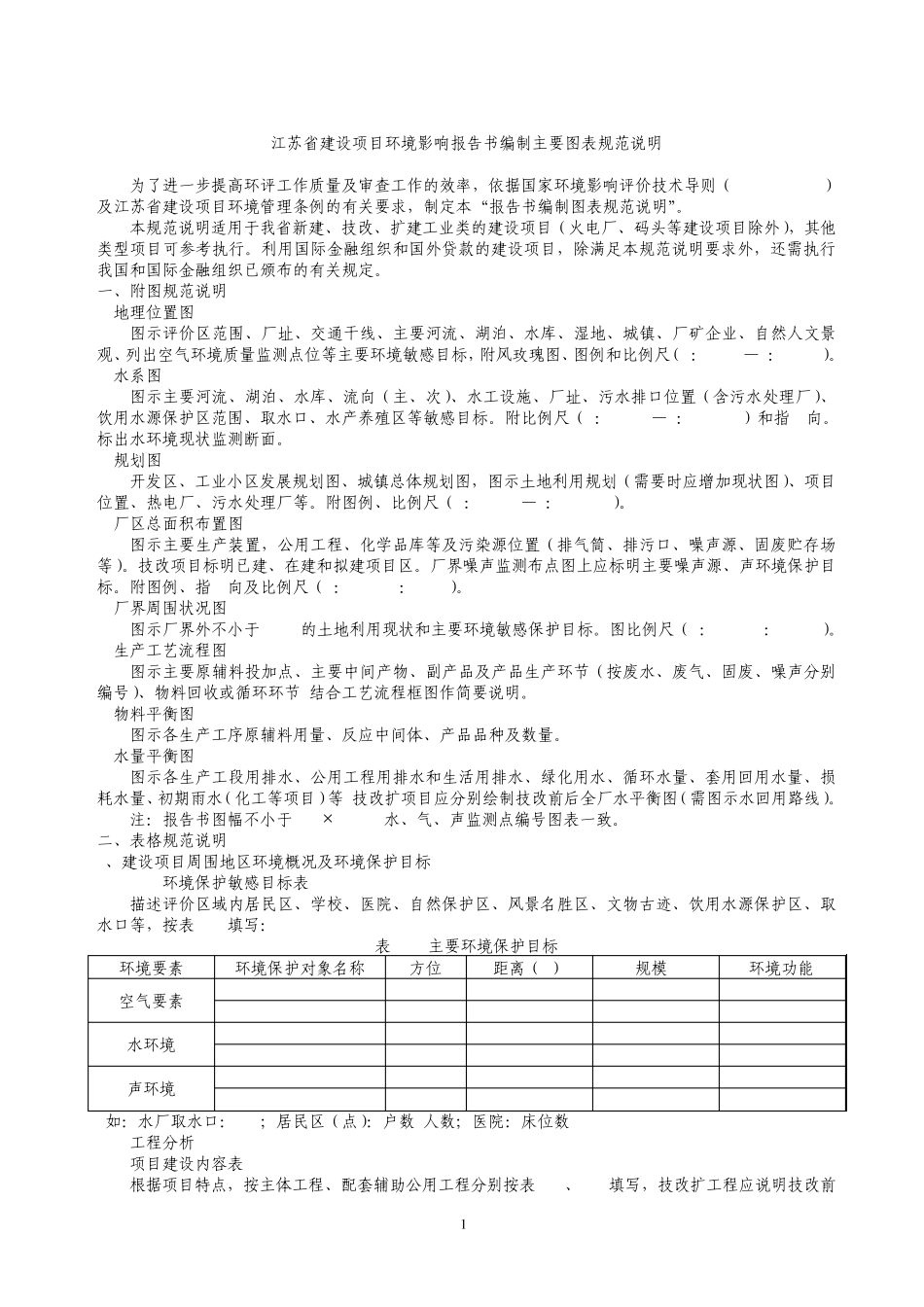

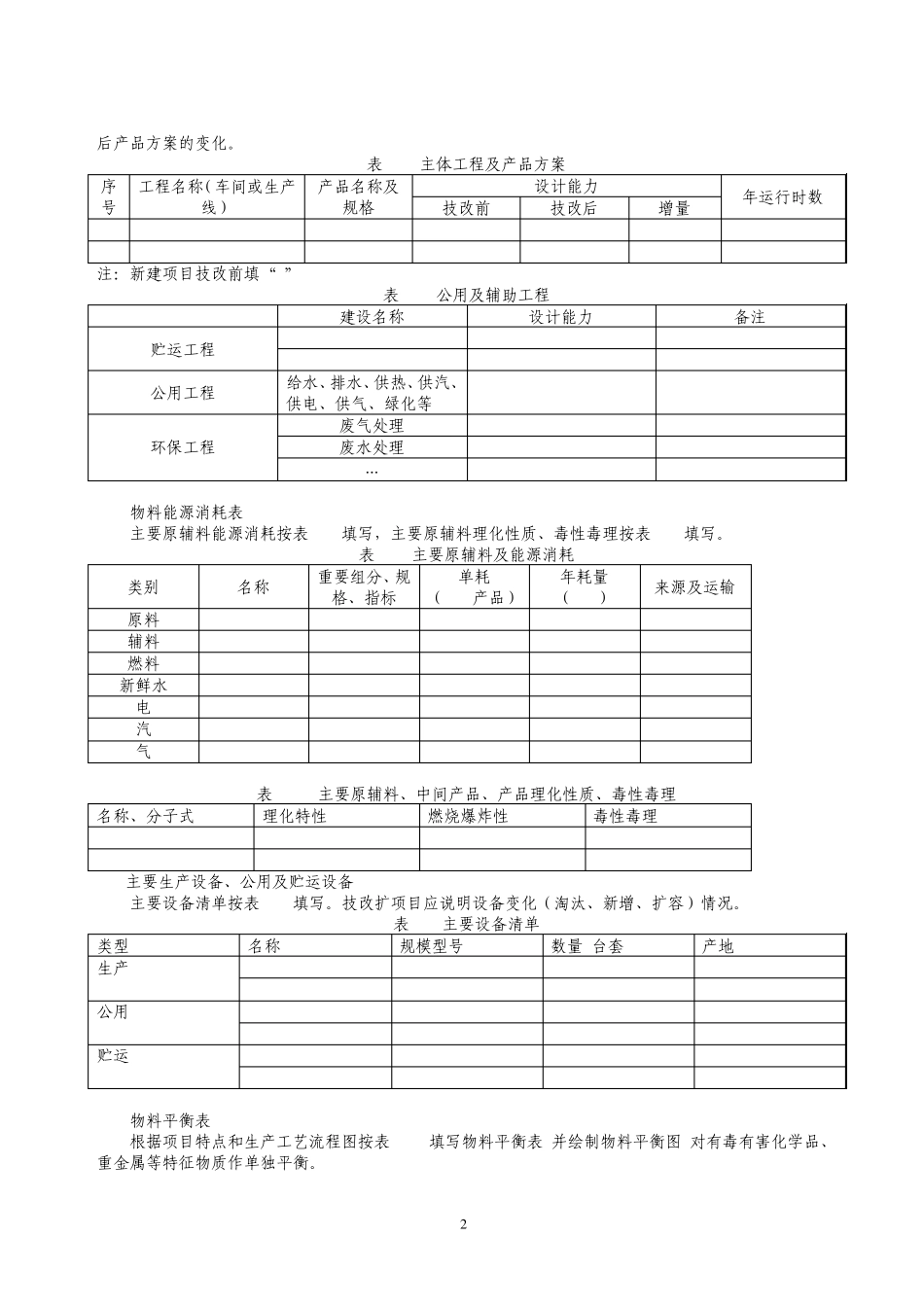

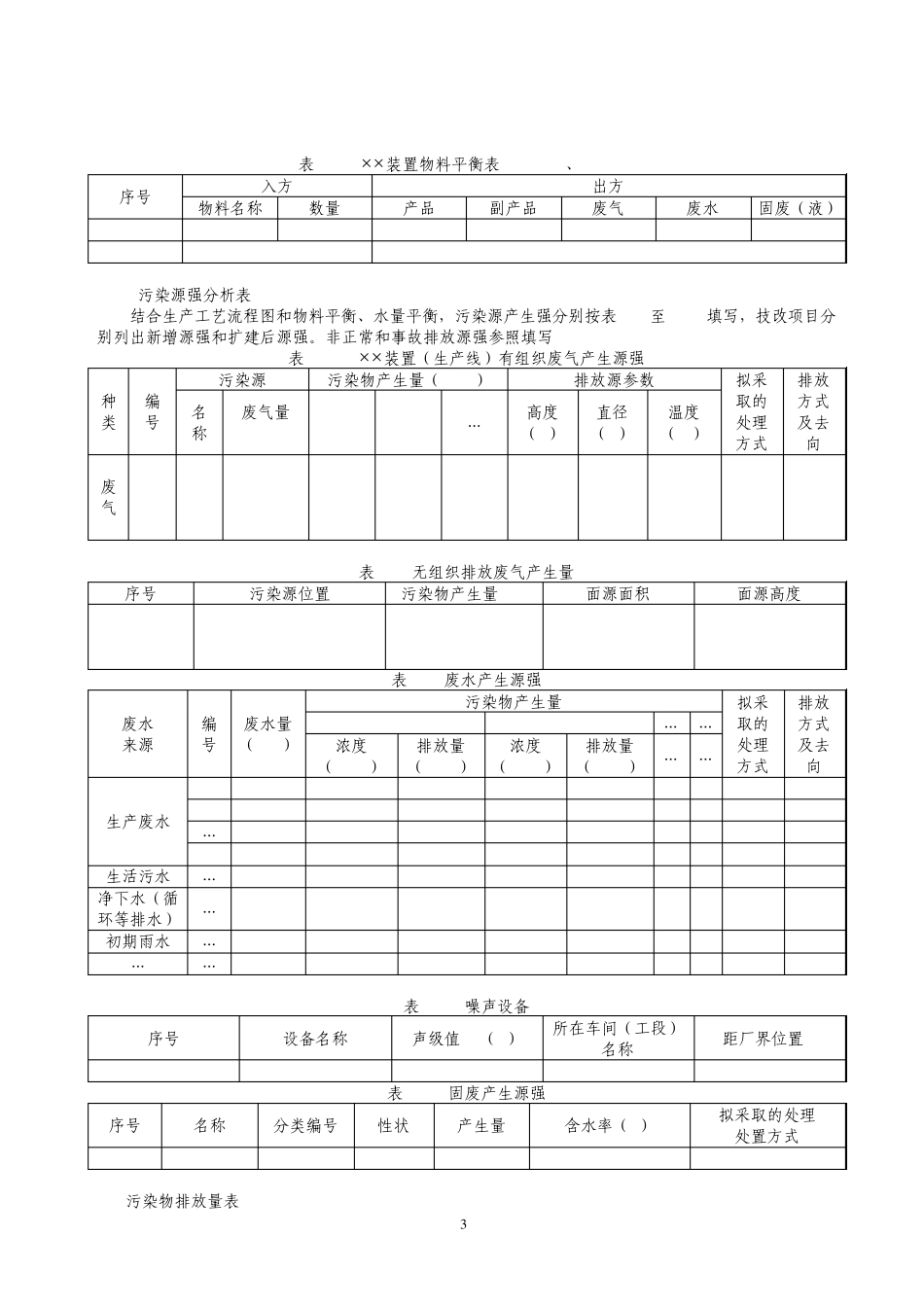

1 江苏省建设项目环境影响报告书编制主要图表规范说明 为了进一步提高环评工作质量及审查工作的效率，依据国家环境影响评价技术导则（HJ/T2.1-2.4）及江苏省建设项目环境管理条例的有关要求，制定本“报告书编制图表规范说明”。 本规范说明适用于我省新建、技改、扩建工业类的建设项目（火电厂、码头等建设项目除外），其他类型项目可参考执行。利用国际金融组织和国外贷款的建设项目，除满足本规范说明要求外，还需执行我国和国际金融组织已颁布的有关规定。 一、附图规范说明 1.地理位臵图 图示评价区范围、厂址、交通干线、主要河流、湖泊、水库、湿地、城镇、厂矿企业、自然人文景观、列出空气环境质量监测点位等主要环境敏感目标，附风玫瑰图、图例和比例尺（1：10000—1：50000）。 2.水系图 图示主要河流、湖泊、水库、流向（主、次）、水工设施、厂址、污水排口位臵（含污水处理厂）、饮用水源保护区范围、取水口、水产养殖区等敏感目标。附比例尺（1：20000—1：100000）和指 N向。标出水环境现状监测断面。 3.规划图 开发区、工业小区发展规划图、城镇总体规划图，图示土地利用规划（需要时应增加现状图）、项目位臵、热电厂、污水处理厂等。附图例、比例尺（1：20000—1：100000）。 4.厂区总面积布臵图 图示主要生产装臵，公用工程、化学品库等及污染源位臵（排气筒、排污口、噪声源、固废贮存场等）。技改项目标明已建、在建和拟建项目区。厂界噪声监测布点图上应标明主要噪声源、声环境保护目标。附图例、指 N向及比例尺（1：3000~1：5000）。 5.厂界周围状况图 图示厂界外不小于 500m的土地利用现状和主要环境敏感保护目标。图比例尺（1：5000~1：10000）。 6.生产工艺流程图 图示主要原辅料投加点、主要中间产物、副产品及产品生产环节（按废水、废气、固废、噪声分别编号）、物料回收或循环环节,结合工艺流程框图作简要说明。 7.物料平衡图 图示各生产工序原辅料用量、反应中间体、产品品种及数量。 8.水量平衡图 图示各生产工段用排水、公用工程用排水和生活用排水、绿化用水、循环水量、套用回用水量、损耗水量、初期雨水（化工等项目）等,技改扩项目应分别绘制技改前后全厂水平衡图（需图示水回用路线）。 注：报告书图幅不小于 160200mm.水、气、声监测点编号图表一致。 二、表格规范说明 1、建设项目周围地区环境概况及环境保护目标 1.1 环境保护敏感目标表 描述评价区域内居民区、学校、...
