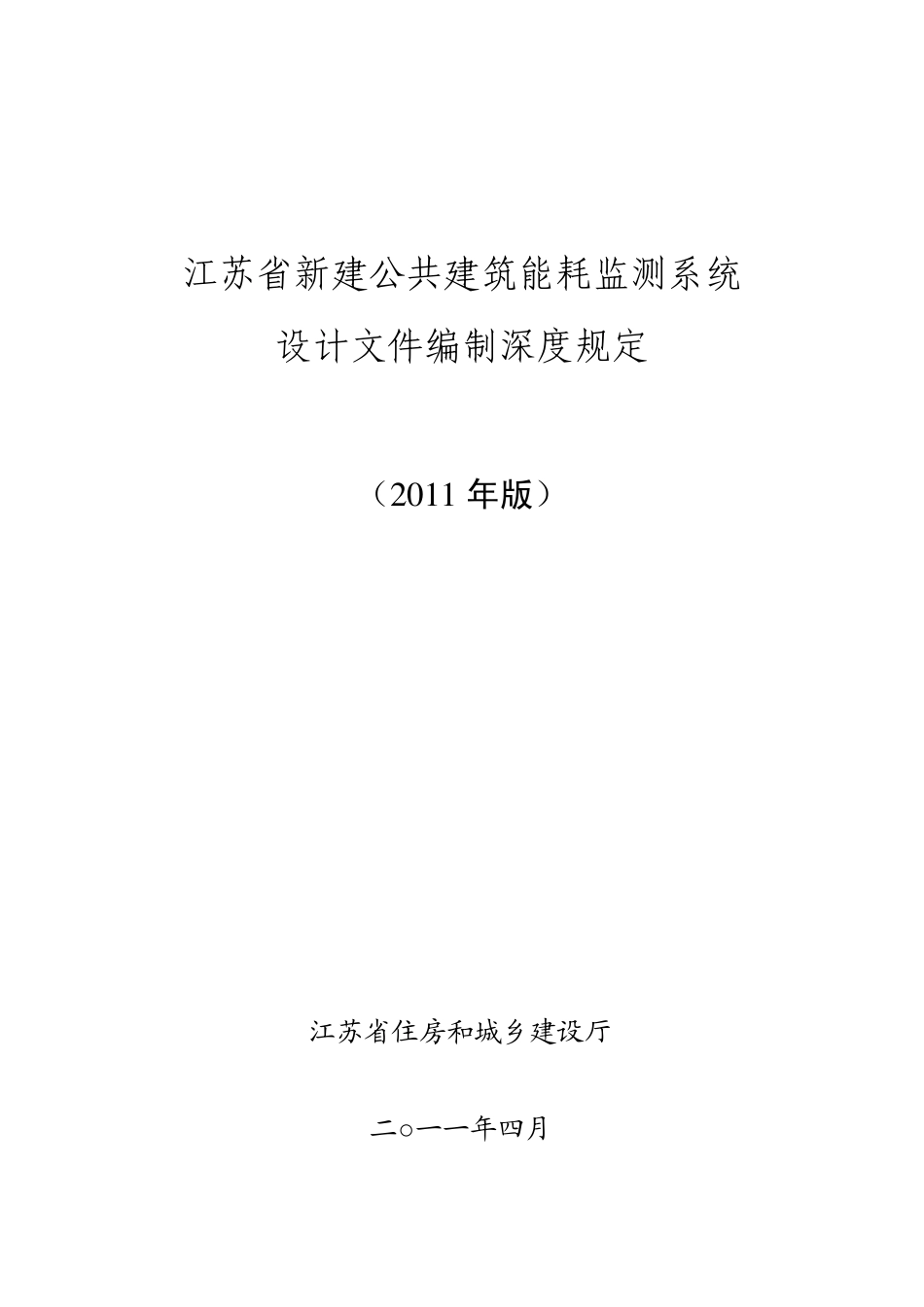

江苏省新建公共建筑能耗监测系统 设计文件编制深度规定 (2 0 1 1 年版) 江苏省住房和城乡建设厅 二○一一年四月 2 前 言 为贯彻落实住房和城乡建设部《关于切实加强政府办公和大型公共建筑节能管理工作的通知》(建科[2010]90 号),加快我省机关办公建筑和大型公共建筑节能监管体系建设,推动新建机关办公建筑和大型公共建筑安装分项计量装置,实现建筑分类、分项能耗数据动态监测和远程传输,不断提高建筑节能监管工作的科学化、规范化和信息化水平。依据江苏省工程建设标准《公共建筑能耗监测系统技术规程》(DGJ32/T J111-2010),我厅组织有关单位编制了本规定。 本规定由江苏省住房和城乡建设厅负责管理和解释。 主编单位: 江苏省住房和城乡建设厅科技发展中心 江苏省建筑节能技术中心 主要起草人员:陈继东 杨映红 陈 禹 路宏伟 季柳金 刘晓静 陈礼贵 夏卓平 方玉妹 丁欣之 主要审查人员:王幸强 邹万流 庄佐生 王卫平 张广明 3 目 录 1 总则 6 2 电气专业 6 3 给水排水专业 8 4 暖通空调专业 9 4 1 总 则 1 .0 .1 为加强公共建筑节能监管体系建设中设计环节的管理,保证公共建筑能耗监测系统设计文件质量,特制订本规定。 1 .0 .2 本规定适用于我省新建公共建筑项目的方案设计、初步设计和施工图设计。 1 .0 .3 建筑设备的专业设计文件应按本规定进行编制,其内容应包括:计量装置选型要求、能耗分项计量设计要求、能耗数据上传要求等。 1 .0 .4 公共建筑能耗监测系统的设计除应执行本规定外,尚应符合国家和江苏省现行的有关规范、标准的规定。 2 电气专业 2 .1 方案设计 2 .1 .1 设计说明 在建筑电气设计说明、建筑电气节能措施章节中,加设并简述该工程能耗监测系统的设置要求。 2 .2 初步设计 2 .2 .1 设计说明 1 、设计依据。 2 、根据建筑物规模和建筑物节能等级,明确本建筑物是否设置能耗监测系统。 3 、应说明分项计量和各级子项计量的计量表具应设置的位置,简述系统的构成。 4 、明确表具数量和系统配置,为概预算提供依据。 2 .2 .2 设计图纸 应提供建筑能耗监测系统框图。 5 2 .3 施工图设计 2 .3 .1 设计说明 1 、设计依据 1 ) 工程概况 应说明建筑类别、建筑节能类别、性质、结构类型、面积、层数、高度、空调系统型式、建筑采暖型式及该工程未来的功能、用途(指经营分类)等。 2 、设计内容 1...
