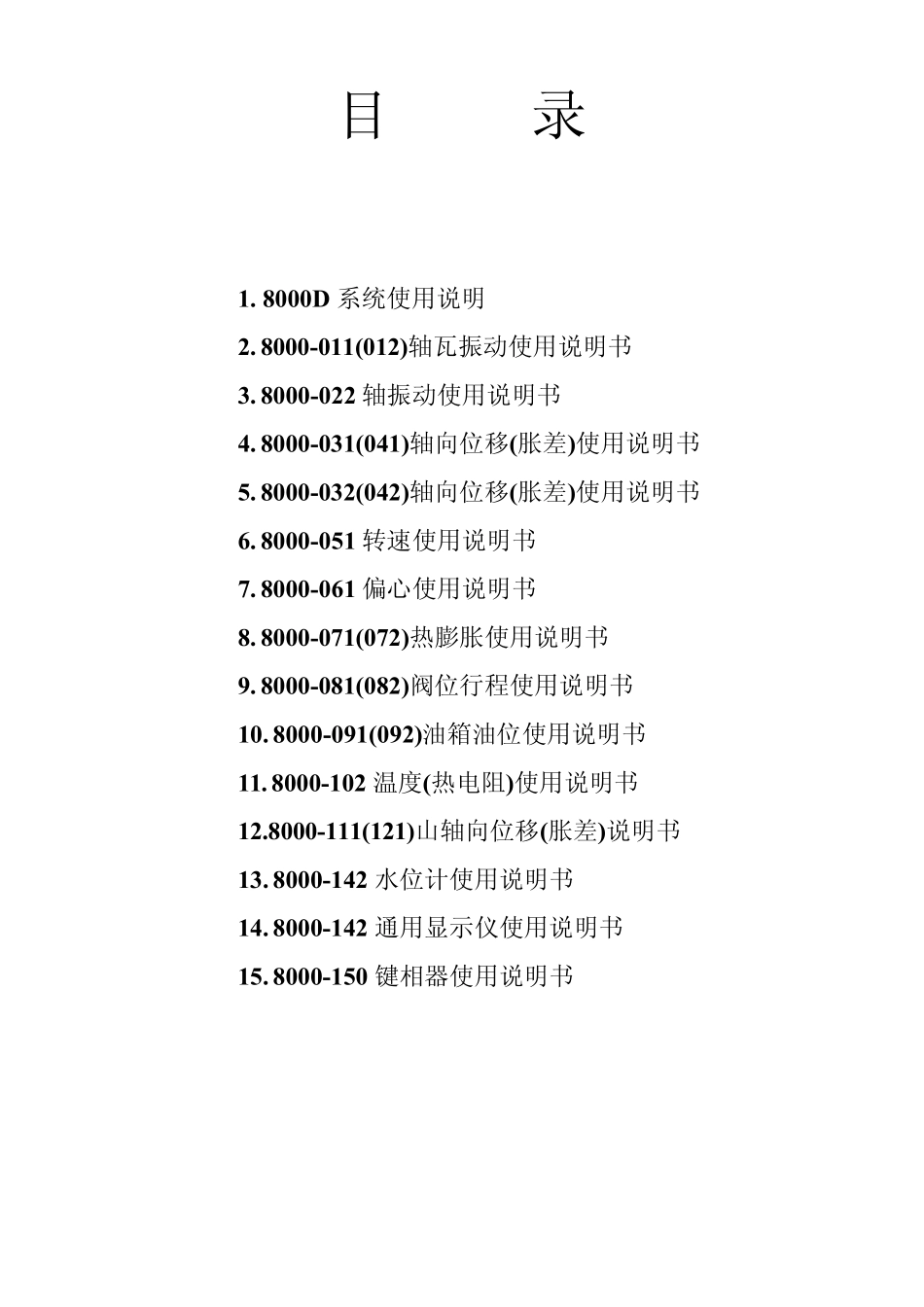

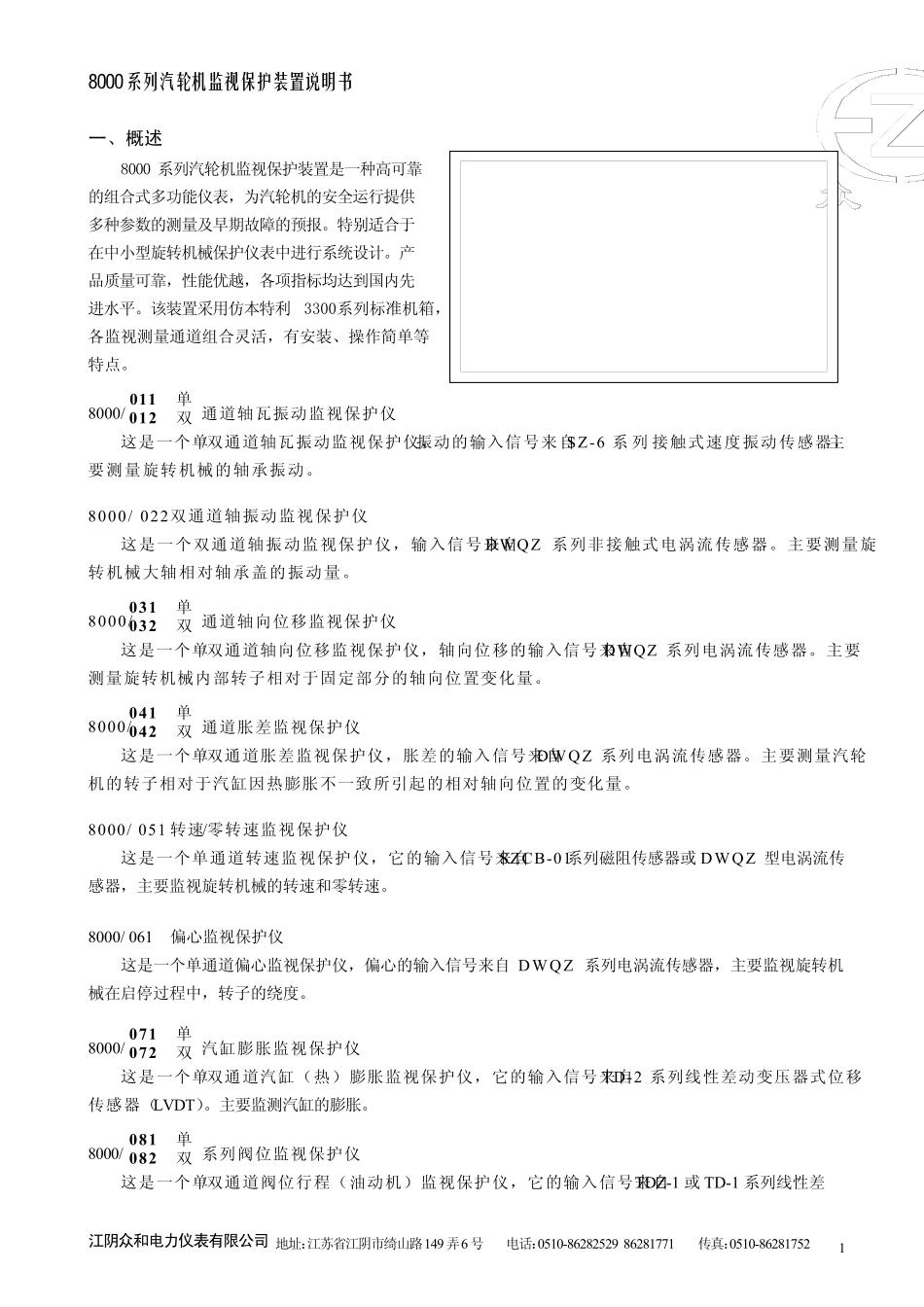

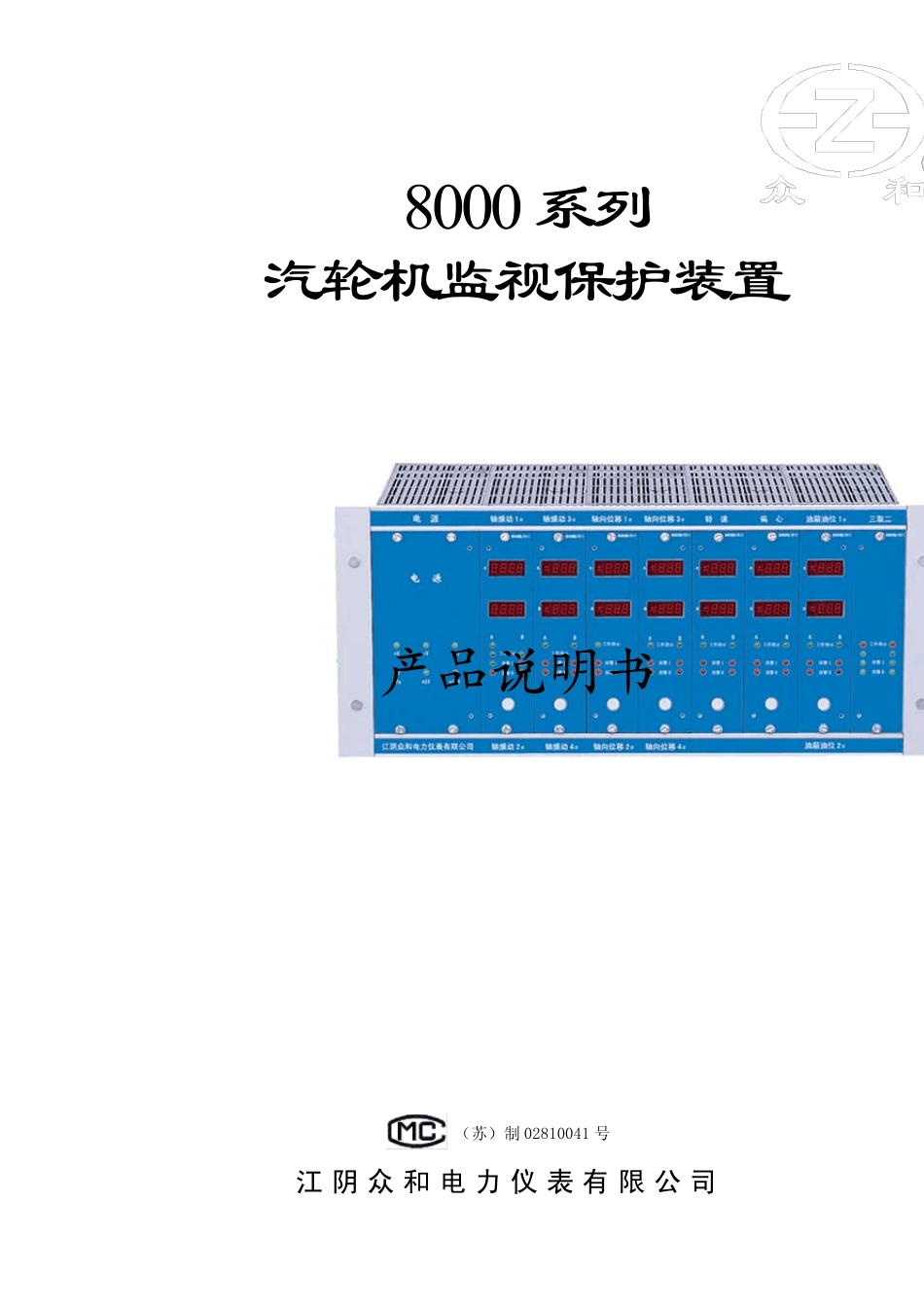

8000 系列 汽轮机监视保护装置 产品说明书 （苏）制 02810041 号 江阴众和电力仪 表 有 限 公 司 目 录 1. 8000D 系统使用说明 2. 8000-011(012)轴瓦振动使用说明书 3. 8000-022 轴振动使用说明书 4. 8000-031(041)轴向位移(胀差)使用说明书 5. 8000-032(042)轴向位移(胀差)使用说明书 6. 8000-051 转速使用说明书 7. 8000-061 偏心使用说明书 8. 8000-071(072)热膨胀使用说明书 9. 8000-081(082)阀位行程使用说明书 10. 8000-091(092)油箱油位使用说明书 11. 8000-102 温度(热电阻)使用说明书 12.8000-111(121)山轴向位移(胀差)说明书 13. 8000-142 水位计使用说明书 14. 8000-142 通用显示仪使用说明书 15. 8000-150 键相器使用说明书 8000系列汽轮机监视保护装置说明书 一、概述 江阴众和电力仪表有限公司 地址：江苏省江阴市绮山路149弄6号 电话：0510-86282529 86281771 传真：0510-86281752 1 8000 系列汽轮机监视保护装置是一种高可靠 的组合式多功能仪表，为汽轮机的安全运行提供 多种参数的测量及早期故障的预报。特别适合于 在中小型旋转机械保护仪表中进行系统设计。产 品质量可靠，性能优越，各项指标均达到国内先 进水平。该装置采用仿本特利3300系列标准机箱， 各监视测量通道组合灵活，有安装、操作简单等 特点。 8000/ 011012 单 双 通道轴瓦振动监视保护仪 这是一个单/双通道轴瓦振动监视保护仪，振动的输入信号来自SZ-6 系列接触式速度振动传感器，主要测量旋转机械的轴承振动。 8000/ 022 双通道轴振动监视保护仪 这是一个双通道轴振动监视保护仪，输入信号来自DWQZ 系列非接触式电涡流传感器。主要测量旋转机械大轴相对轴承盖的振动量。 8000/ 031032 单 双 通道轴向位移监视保护仪 这是一个单/双通道轴向位移监视保护仪，轴向位移的输入信号来自DWQZ 系列电涡流传感器。主要测量旋转机械内部转子相对于固定部分的轴向位置变化量。 8000/ 041042 单 双 通道胀差监视保护仪 这是一个单/双通道胀差监视保护仪，胀差的输入信号来自DWQZ 系列电涡流传感器。主要测量汽轮机的转子相对于汽缸因热膨胀不 一致 所 引 起 的相对轴向位置的变化量。 8000/ 051 转速/零 转速监视保护仪 这是一个单通道转速监视保护仪，它 的输入信号来自SZCB-01系列磁 阻 传感器或 DWQZ 型电涡流传感器，主要监视旋转机械的转速和 零 转...
