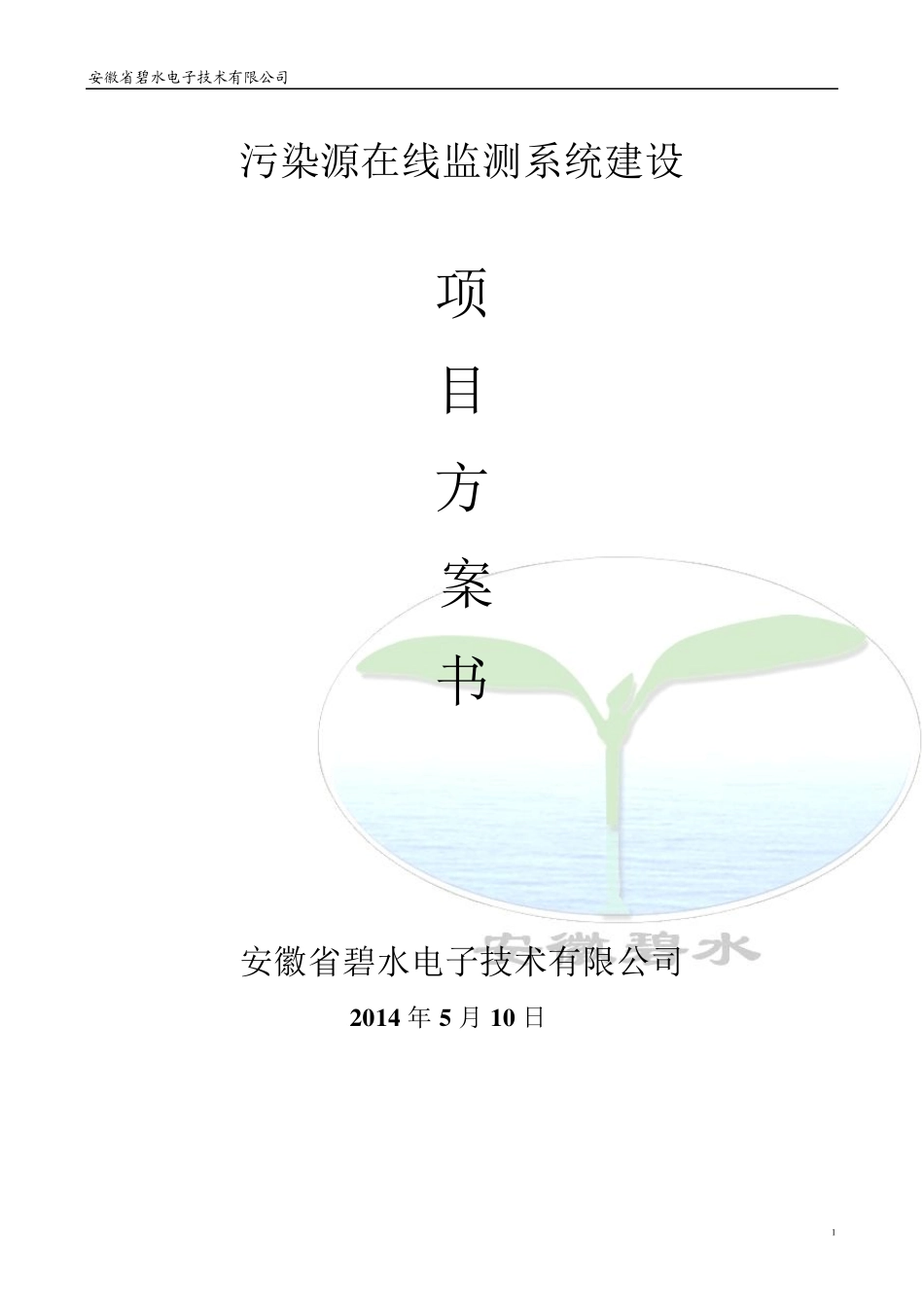

安徽省碧水电子技术有限公司 1 污染源在线监测系统建设 项 目 方 案 书 安徽省碧水电子技术有限公司 2 0 1 4 年 5 月 1 0 日 安徽省碧水电子技术有限公司 2 技术白皮书 项目名称：水质在线监测系统 主 题：排放口整治 排放口整治流程 现场勘察 了解水质状况 如：最高COD 值、最低 COD 值、通常 COD 值；最大瞬时流量、通常瞬时流量、最大日排量、通常日排量等
确定监测点 采样点 仪器选型 提交方案 方案确认 确定仪器安装地点 确定仪器采样地点 确定仪器测量量程 确定流量计量堰槽 论证方案的可行性 编制现场施工方案 确认现场施工方案 编制施工计划 排放口整治流程 施工 施工图纸 施工方案 安徽省碧水电子技术有限公司 1 技术白皮书 项目名称：水质在线监测系统 主 题：排放口整治 1
依据现场流量情况选用相关规格的堰、槽，材质选用优质不锈钢

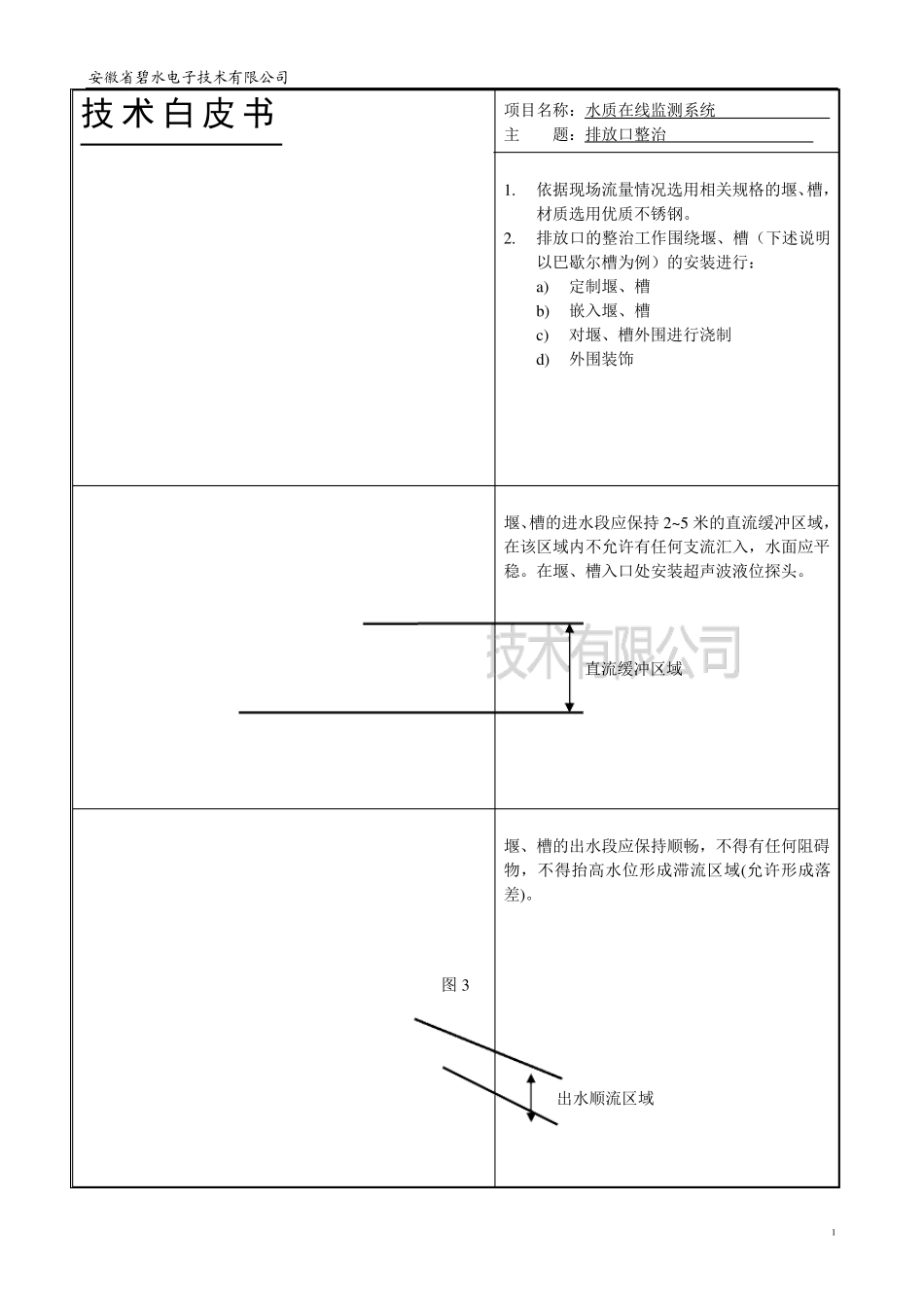

排放口的整治工作围绕堰、槽（下述说明以巴歇尔槽为例）的安装进行： a) 定制堰、槽 b) 嵌入堰、槽 c) 对堰、槽外围进行浇制 d) 外围装饰 堰、槽的进水段应保持 2~5 米的直流缓冲区域，在该区域内不允许有任何支流汇入，水面应平稳
在堰、槽入口处安装超声波液位探头
堰、槽的出水段应保持顺畅，不得有任何阻碍物，不得抬高水位形成滞流区域(允许形成落差)
图 3 直流缓冲区域 出水顺流区域 安徽省碧水电子技术有限公司 2 技术白皮书 项目名称：水质在线监测系统 主 题：排放口整治 一、 巴歇尔槽流量：2200t/d以下 二、 巴歇尔槽流量：2200t/d以上 巴歇尔槽现场图片 安徽省碧水电子技术有限公司 3 技术白皮书 项目名称：水质在线监测系统 主 题：排放口整治 图3 巴歇尔槽设计图 2200 t/d 以下 安徽省碧水电子技术有限公司 4 图3 巴歇尔槽设计图 2200 t/d 以上 安徽省碧水电
