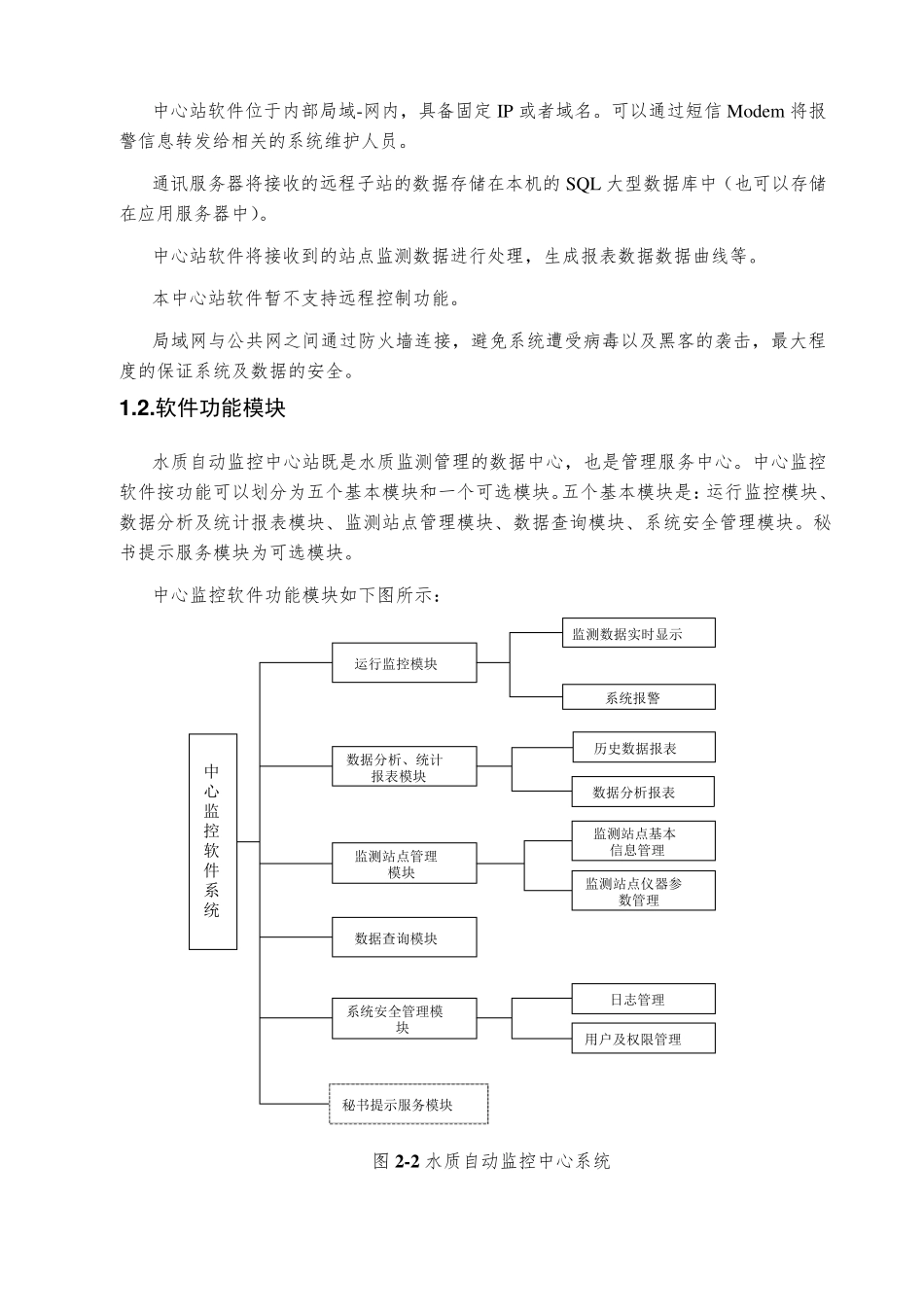

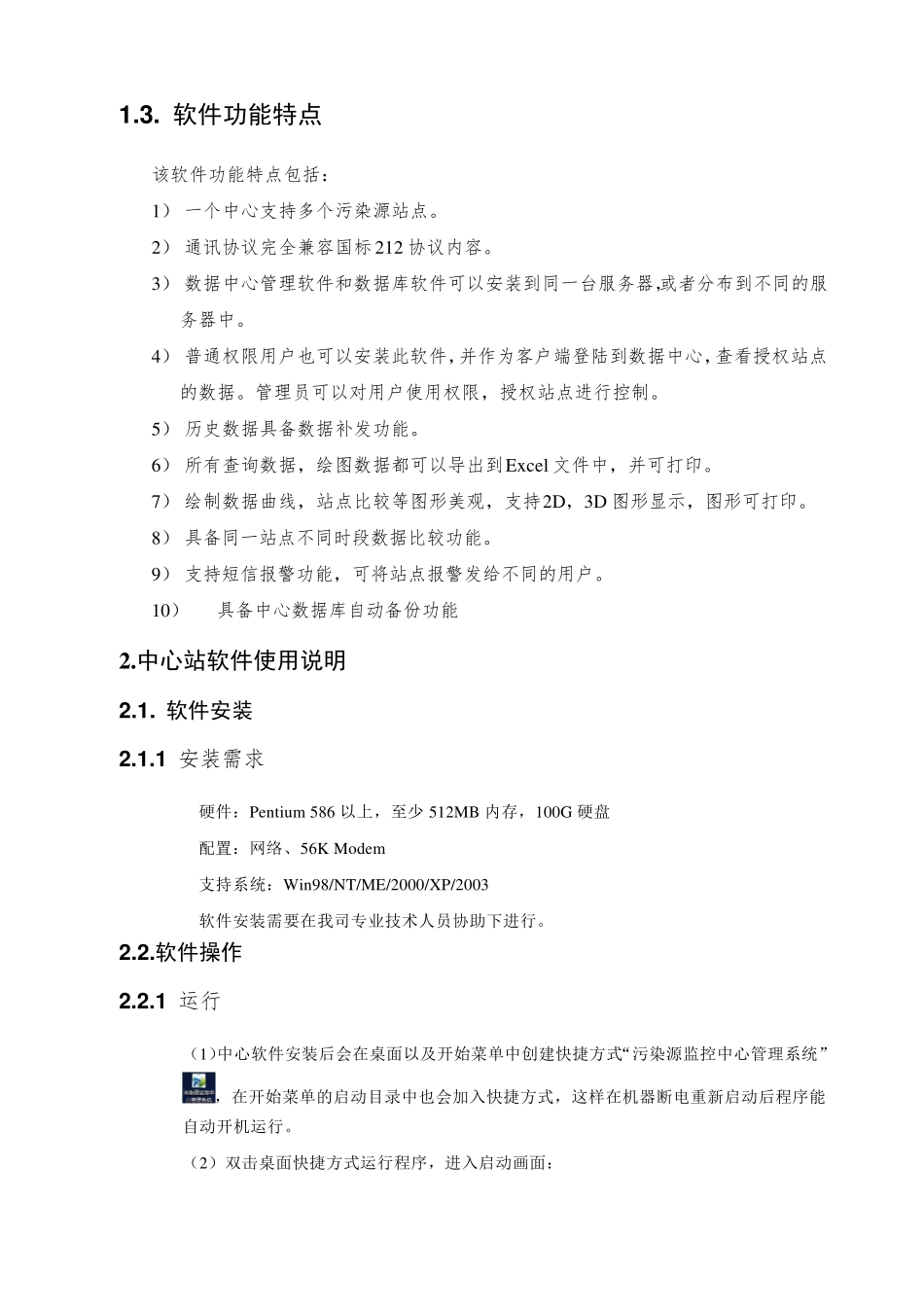

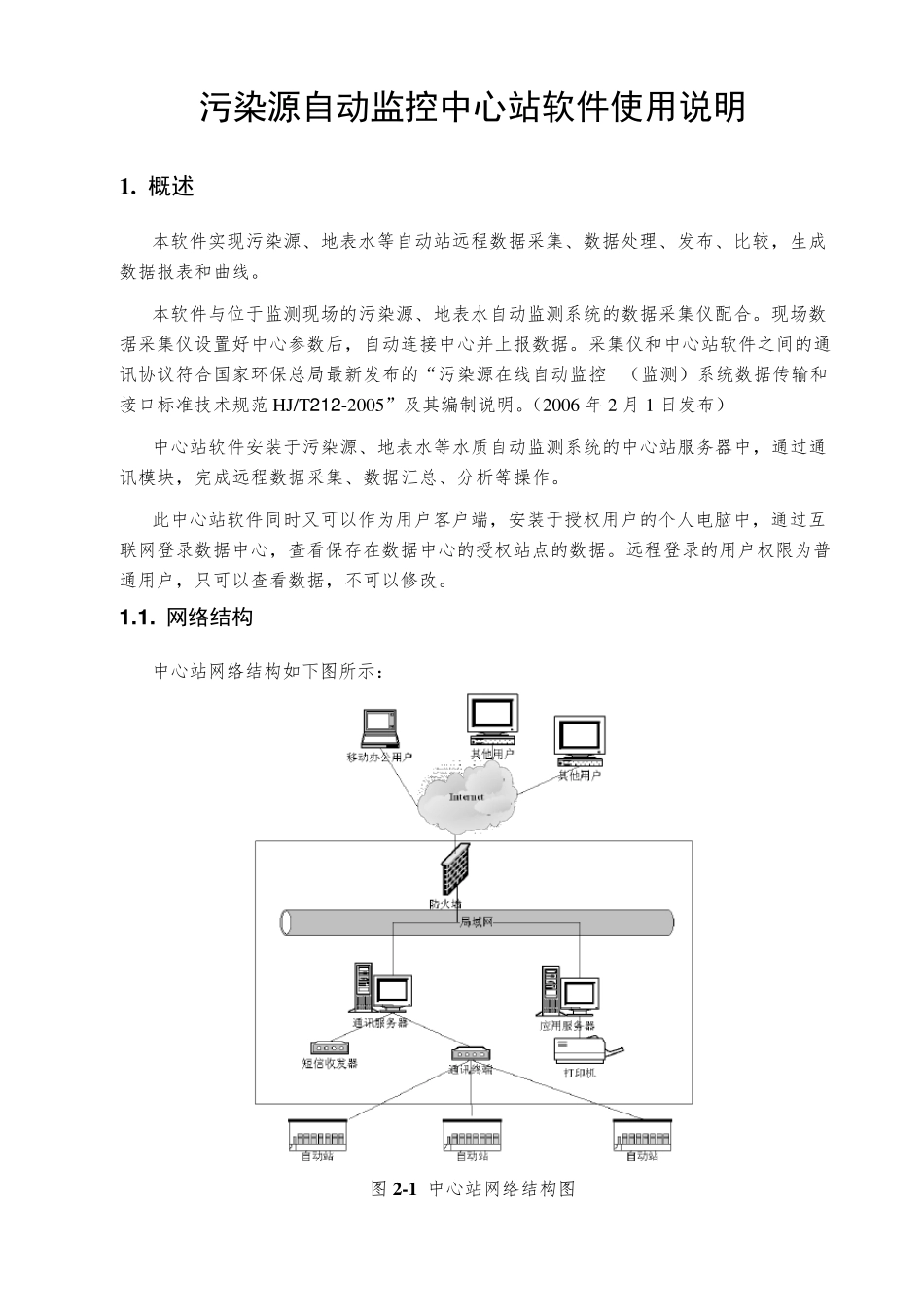

污染源自动监控中心站软件使用说明 1 . 概述 本软件实现污染源、地表水等自动站远程数据采集、数据处理、发布、比较,生成数据报表和曲线。 本软件与位于监测现场的污染源、地表水自动监测系统的数据采集仪配合。现场数据采集仪设置好中心参数后,自动连接中心并上报数据。采集仪和中心站软件之间的通讯协议符合国家环保总局最新发布的“污染源在线自动监控 (监测)系统数据传输和接口标准技术规范 HJ/T 212-2005”及其编制说明。(2006 年 2 月 1 日发布) 中心站软件安装于污染源、地表水等水质自动监测系统的中心站服务器中,通过通讯模块,完成远程数据采集、数据汇总、分析等操作。 此中心站软件同时又可以作为用户客户端,安装于授权用户的个人电脑中,通过互联网登录数据中心,查看保存在数据中心的授权站点的数据。远程登录的用户权限为普通用户,只可以查看数据,不可以修改。 1 .1 . 网络结构 中心站网络结构如下图所示: 图 2 -1 中心站网络结构图 中心站软件位于内部局域-网内,具备固定 IP 或者域名。可以通过短信 Modem 将报警信息转发给相关的系统维护人员。 通讯服务器将接收的远程子站的数据存储在本机的 SQL 大型数据库中(也可以存储在应用服务器中)。 中心站软件将接收到的站点监测数据进行处理,生成报表数据数据曲线等。 本中心站软件暂不支持远程控制功能。 局域网与公共网之间通过防火墙连接,避免系统遭受病毒以及黑客的袭击,最大程度的保证系统及数据的安全。 1 .2 .软件功能模块 水质自动监控中心站既是水质监测管理的数据中心,也是管理服务中心。中心监控软件按功能可以划分为五个基本模块和一个可选模块。五个基本模块是:运行监控模块、数据分析及统计报表模块、监测站点管理模块、数据查询模块、系统安全管理模块。秘书提示服务模块为可选模块。 中心监控软件功能模块如下图所示: 中心监控软件系统运行监控模块系统安全管理模块数据分析、统计报表模块监测数据实时显示历史数据报表数据分析报表用户及权限管理监测站点管理模块日志管理监测站点基本信息管理数据查询模块系统报警秘书提示服务模块监测站点仪器参数管理 图 2 -2 水质自动监控中心系统 1 .3 . 软件功能特点 该软件功能特点包括: 1) 一个中心支持多个污染源站点。 2) 通讯协议完全兼容国标 212 协议内容。 3) 数据中心管理软件和数据库软件可以安装到同一台服务器,或者分布到不同...
