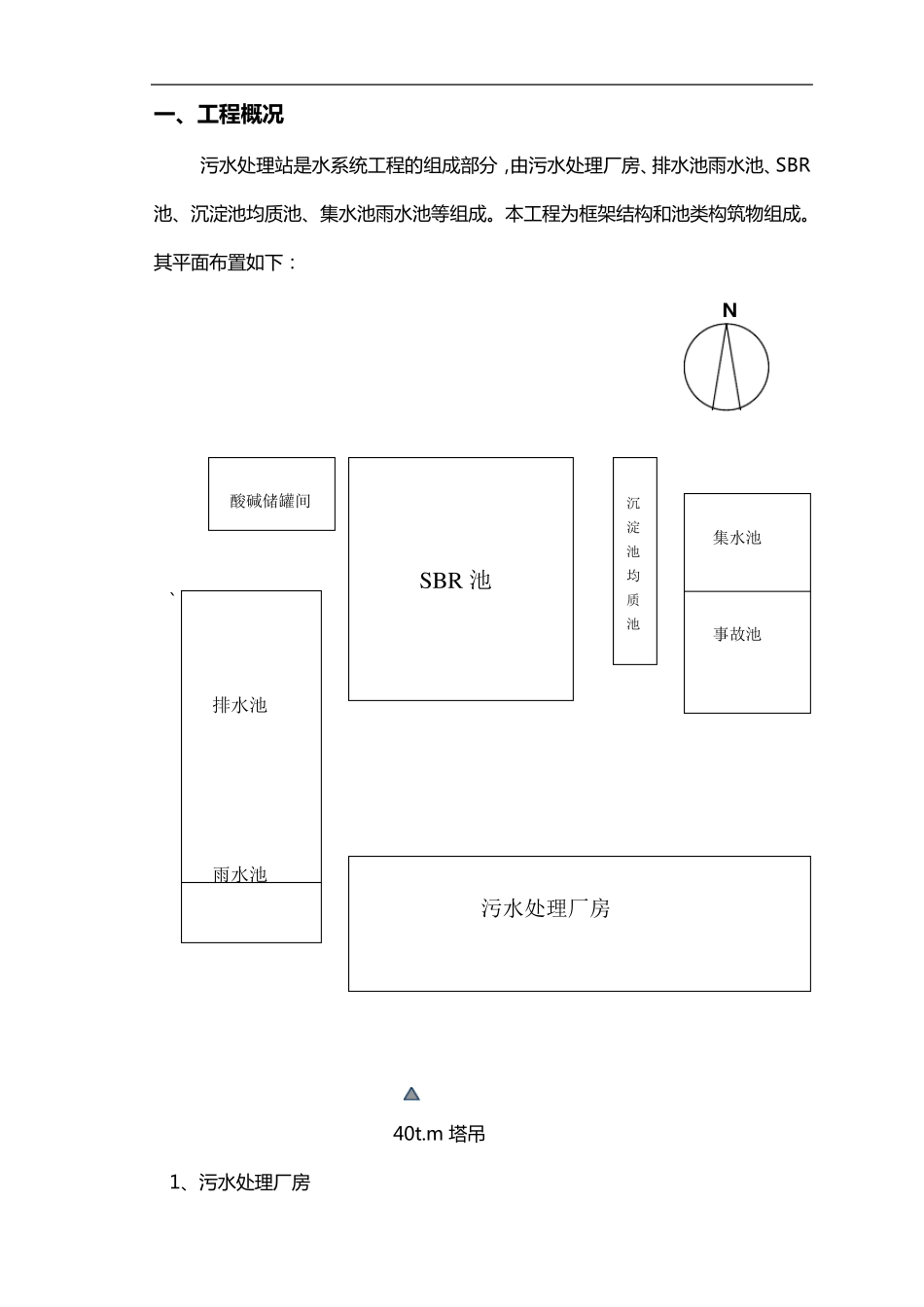

一 、工程概况 污 水 处 理 站 是 水 系 统 工 程 的 组 成 部 分 ， 由 污 水 处 理 厂 房 、排水 池雨水 池、SBR池、沉淀池均质池、集水 池雨水 池等组 成 。本工 程 为框架结构和池类构筑物组 成 。其平面布置如下： N ` 40t.m 塔吊 1、污 水 处 理 厂 房 污水处理厂房 SBR 池 沉淀池均质池 集水池 事故池 排水池 雨水池 酸碱储罐间 此 单 位 工 程 为 砼 框 架 和 一 个 单 层 钢 结 构 组 成 ， 填 充 墙 砌 筑 。 厂 房 基 础 底 标 高-1.300， 顶 标 高 +7.000m， 轴 线 尺 寸 ： 69.4×8m， 砼 等 级 ： 基 础 、框 架 柱 梁 板C25， 垫 层C10， 基 础 钢 筋 保 护 层 厚 度40mm； 框 架 梁 柱40mm， 板25mm。基 础 持 力 层 为 第 ○2 层 粉 质 粘 土 。 2、排 水 池 雨 水 池 此 单 位 工 程 为 池 类 构 筑 物 ， 钢 筋 砼 现 浇 梁 板 ， 池 底 标 高 -11.200m， 池 顶 标 高±±0.000， 池 壁 厚 度 ： 400mm， 轴 线 尺 寸 ： 35.55×2.5m。 砼 等 级C30， 垫 层C10， 水 池 抗 渗 等 级 ： S6。 水 池 底 板 及 池 壁 钢 筋 保 护 层 厚 度 40mm。 此 水 池 最 突出 特 点 ： 池 底 负 标 高 较 大 ， 池 底 由 400×800 的 连 梁 组 成 。 3、SBR 池 此 单 位 工 程 为 池 类 构 筑 物 ，由 诸 多 小 池 组 成 的 钢 筋 混 凝 土 现 浇 结 构 。池 底 标 高 ：-4.800m， 池 顶 标 高 +2.200 m， 池 壁 厚 度 ： 450mm， 其 轴 线 尺 寸 ： 37×29.5m。砼 等 级 ： 池 体 C30， 垫 层 C10， 水 池 抗 渗 等 级 ： S6。 水 池 底 板 及 池 壁 钢 筋 保 护 层厚 度 40mm。 4、沉 淀 池 均 质 池 此 单 位 工 程 为 池 类 构 筑 物 ，由 诸 多 小 池 组 成 的 钢 筋 混 凝 土 现 浇 结 构 。池 底 标 高 ：-3.200m， 池 顶 标 高 +3.200m， 池 壁 厚 度 ： 300mm 和350mm。 其 轴 线 尺 寸 ：25×8m。 砼 等 级 ： 池 体 C30， 垫 层C10， 水 池 抗 渗 等 级 ： S6。 水 池 底 板 及 池 壁钢 筋 保...
