污水处理站联动试车方案VIP专享

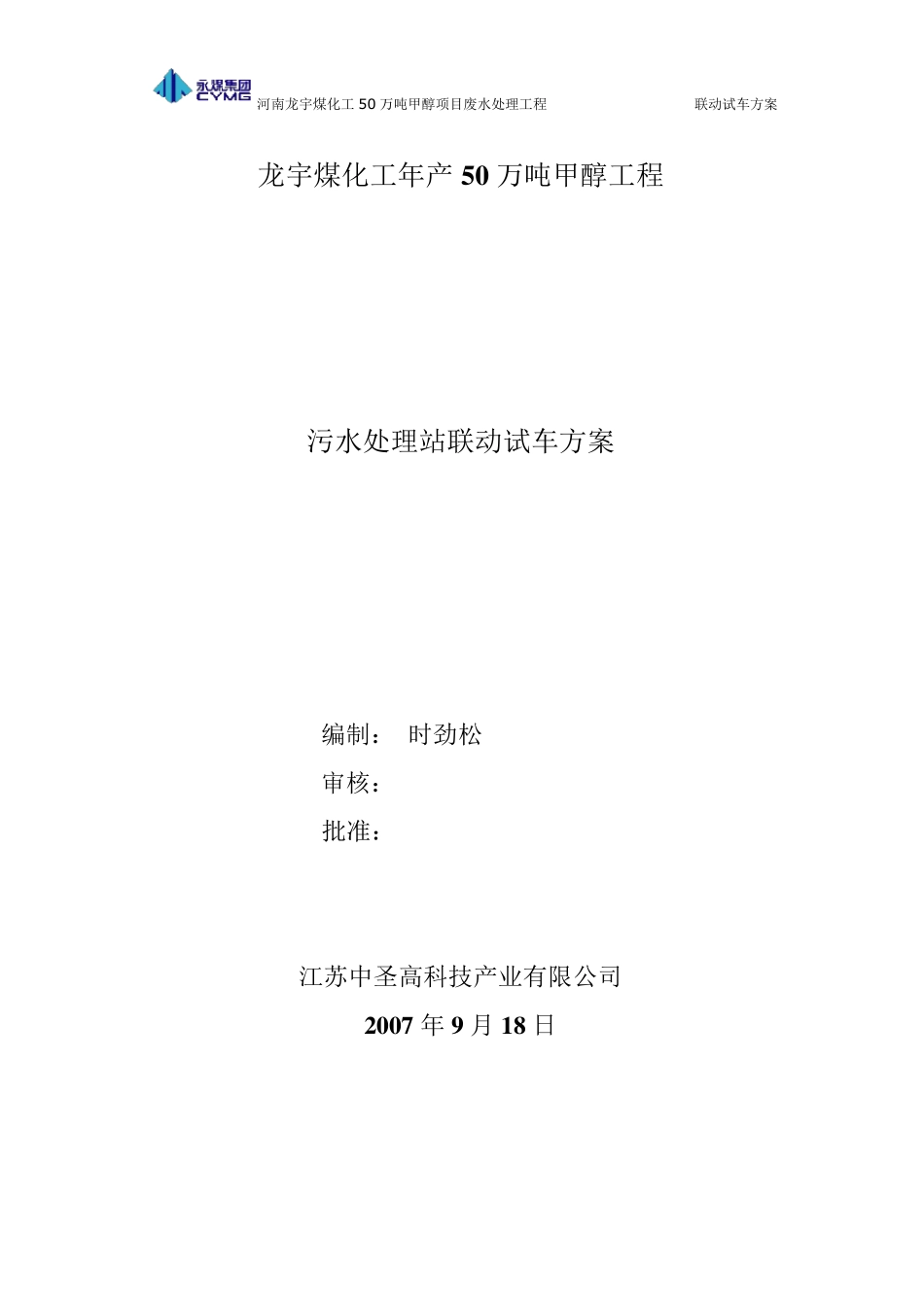

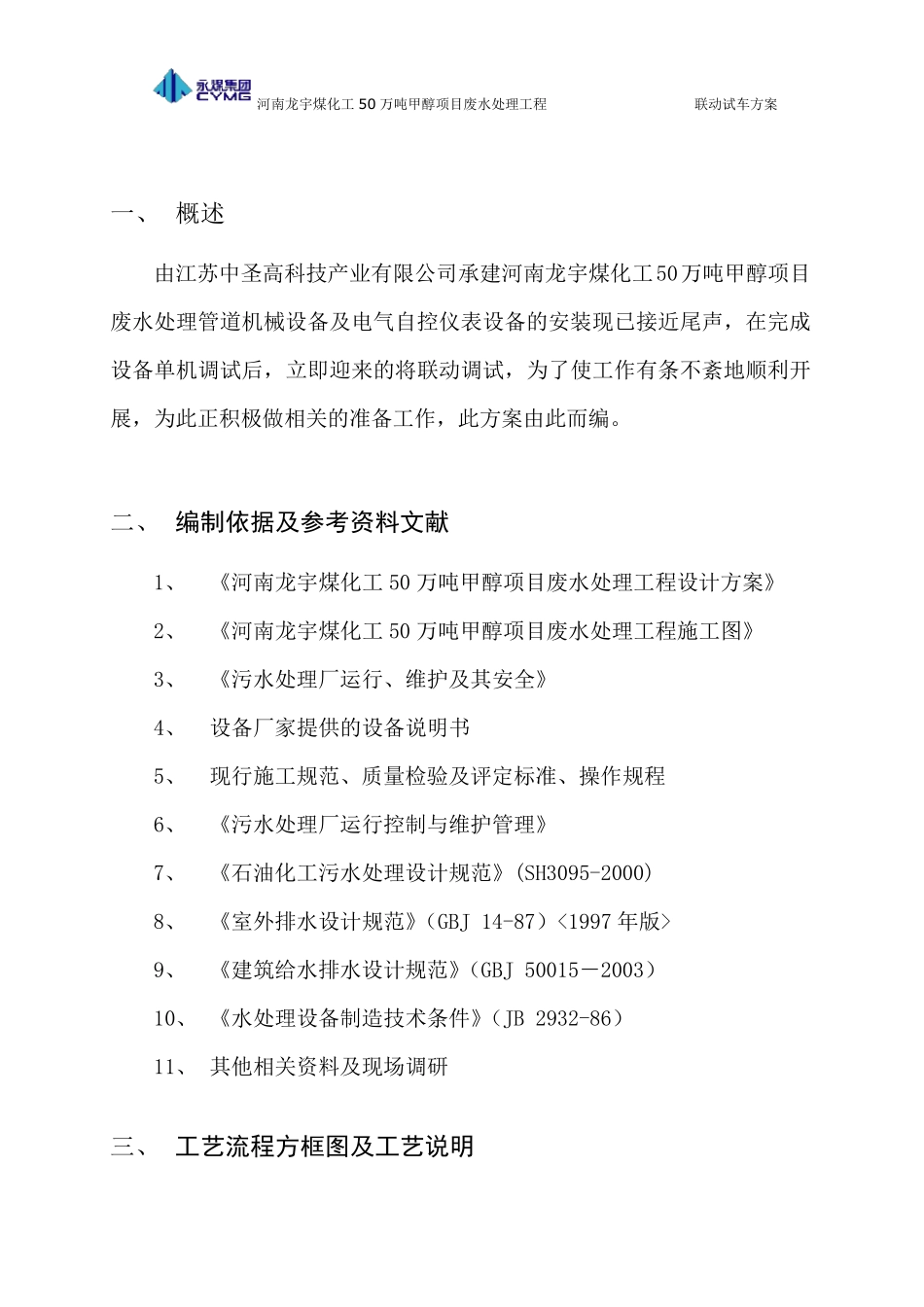

河南龙宇煤化工50 万吨甲醇项目废水处理工程 联动试车方案 龙宇煤化工年产 5 0 万吨甲醇工程 污水处理站联动试车方案 编制： 时劲松 审核： 批准： 江苏中圣高科技产业有限公司 2 0 0 7 年 9 月 1 8 日 河南龙宇煤化工50 万吨甲醇项目废水处理工程 联动试车方案 一、 概述 由江苏中圣高科技产业有限公司承建河南龙宇煤化工50万吨甲醇项目废水处理管道机械设备及电气自控仪表设备的安装现已接近尾声，在完成设备单机调试后，立即迎来的将联动调试，为了使工作有条不紊地顺利开展，为此正积极做相关的准备工作，此方案由此而编。 二、 编制依据及参考资料文献 1、 《河南龙宇煤化工50 万吨甲醇项目废水处理工程设计方案》 2、 《河南龙宇煤化工50 万吨甲醇项目废水处理工程施工图》 3、 《污水处理厂运行、维护及其安全》 4、 设备厂家提供的设备说明书 5、 现行施工规范、质量检验及评定标准、操作规程 6、 《污水处理厂运行控制与维护管理》 7、 《石油化工污水处理设计规范》(SH3095-2000) 8、 《室外排水设计规范》（GBJ 14-87）<1997 年版> 9、 《建筑给水排水设计规范》（GBJ 50015－2003） 10、 《水处理设备制造技术条件》（JB 2932-86） 11、 其他相关资料及现场调研 三、 工艺流程方框图及工艺说明河南龙宇煤化工50 万吨甲醇项目废水处理工程 联动试车方案 第 3 页 共12 页 外排至排水池 储酸池 废酸中和池 废酸残液 0.3m3/h 滤液 破 氰 池 中 和 池 沉 淀 池 均 质 池 SBR 缓冲池 水解酸化池 SBR 池 清 水 池 总排口外排至排水池 污泥池1 吸 水 井 格 栅 机 生活污水及地面冲洗水 净水站含泥水 污泥池2 上清液 离心脱水机 堆 渣 场 外运或焚烧 工艺污水 集水池 事 故 池 48.85m3/h(31.002) 碱 废酸 絮凝剂、助凝剂 压缩空气 11m3/h 31+8m3/h 上清液 图例：水 气 污泥 pH 调节池 絮 凝 池 河南龙宇煤化工50 万吨甲醇项目废水处理工程 联动试车方案 第 4 页 共1 2 页 处理工艺流程简述： 化工工段废水经管道送入集水，泵入pH 调节池（车间事故排放时污水进入事故池），将废水pH 值调至11，后自流入破氰池，并投加二氧化氯，经破氰后废水自流入中和池，用废酸残液将废水pH 值调至8，后自流入均质池。 厂区生活废水经机械格栅去除较大的纤维及杂物后，自流入生活污水吸水井，再经泵抽入...
