污水电磁流量计

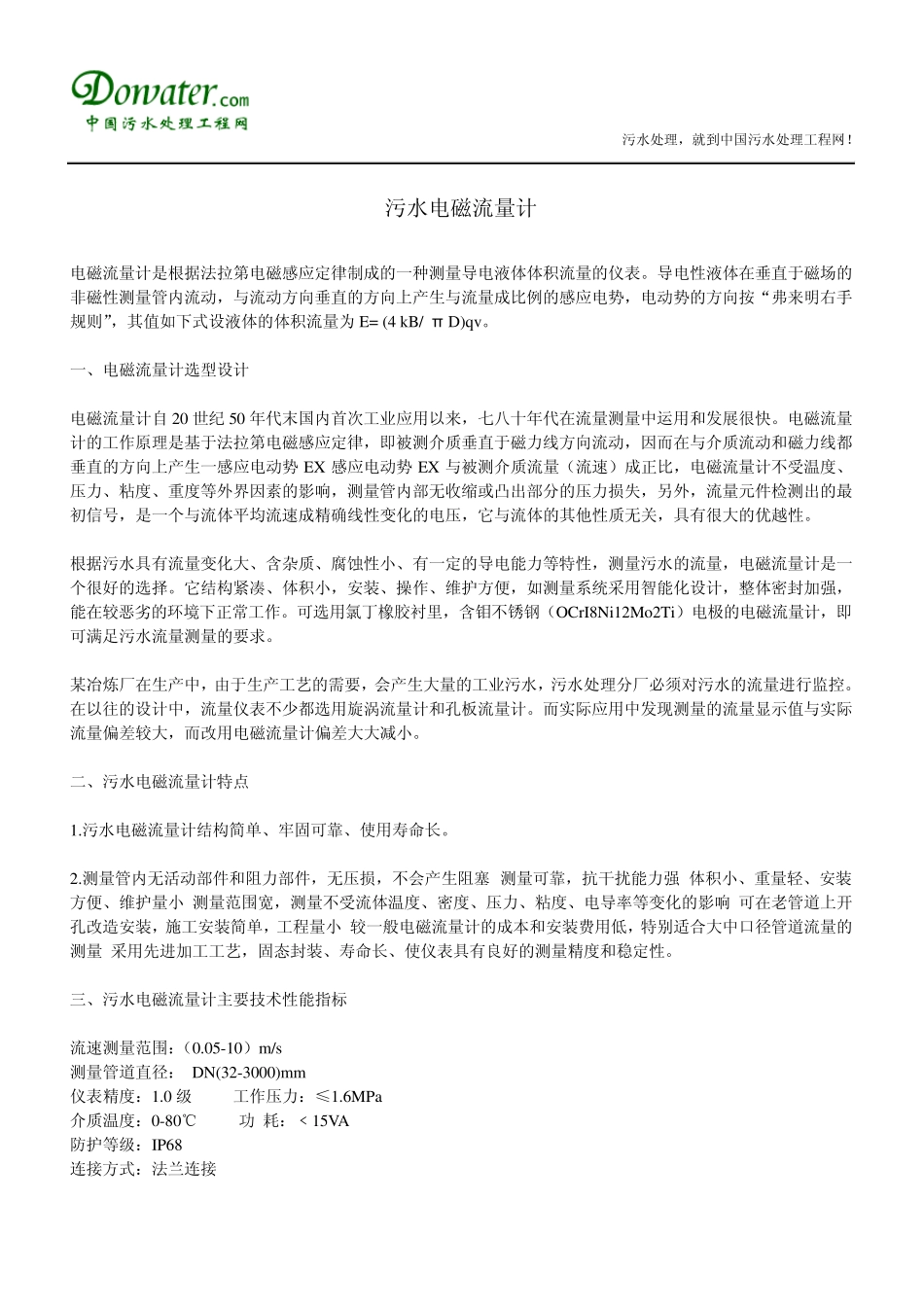

污水电磁流量计_第1页
1/7

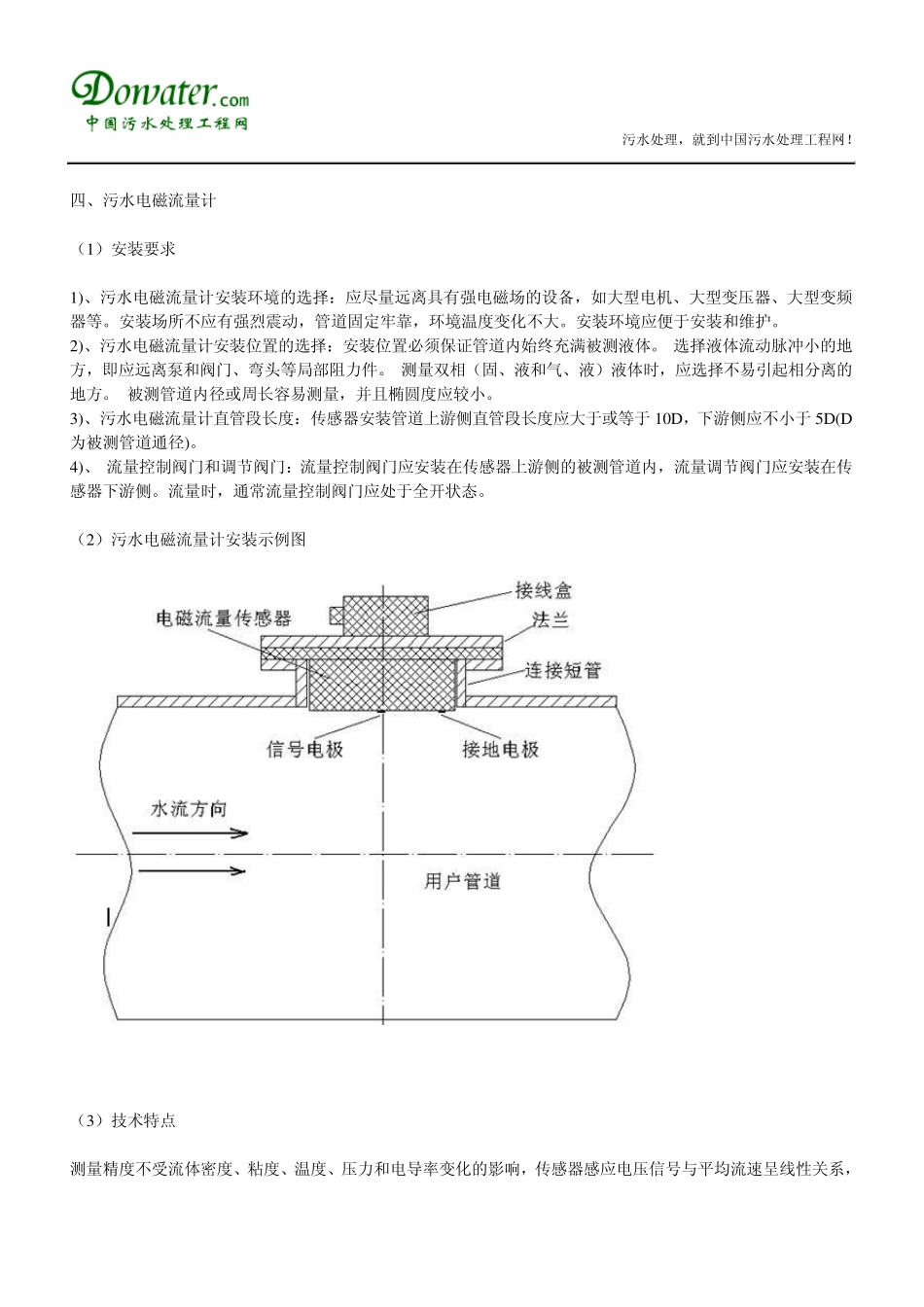

污水电磁流量计_第2页
2/7

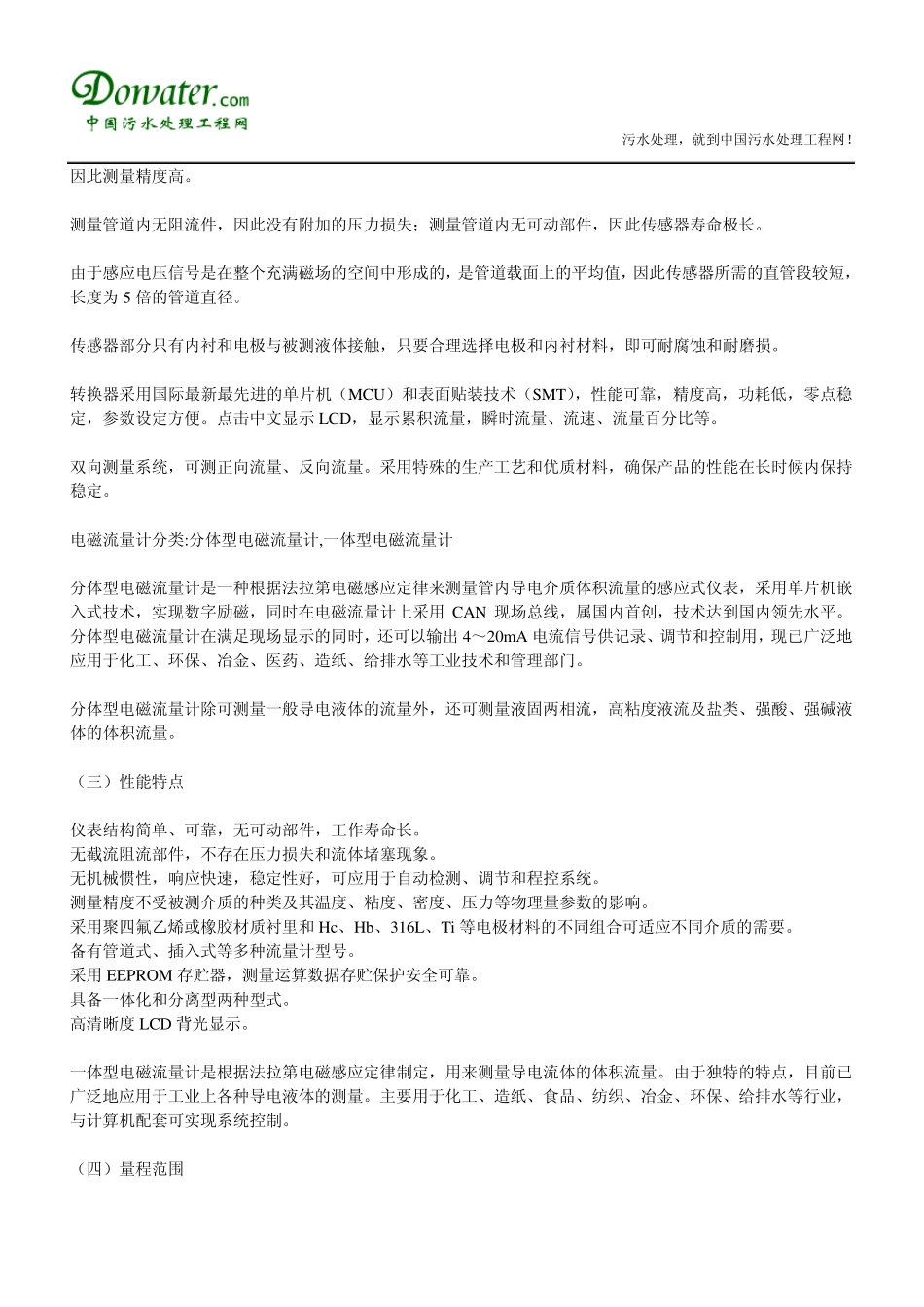

污水电磁流量计_第3页
3/7
污水处理,就到中国污水处理工程网! 污水电磁流量计 电磁流量计是根据法拉第电磁感应定律制成的一种测量导电液体体积流量的仪表。导电性液体在垂直于磁场的非磁性测量管内流动,与流动方向垂直的方向上产生与流量成比例的感应电势,电动势的方向按“弗来明右手规则”,其值如下式设液体的体积流量为 E= (4 kB/ π D)qv。 一、电磁流量计选型设计 电磁流量计自 20 世纪 50 年代末国内首次工业应用以来,七八十年代在流量测量中运用和发展很快。电磁流量计的工作原理是基于法拉第电磁感应定律,即被测介质垂直于磁力线方向流动,因而在与介质流动和磁力线都垂直的方向上产生一感应电动势EX 感应电动势EX 与被测介质流量(流速)成正比,电磁流量计不受温度、压力、粘度、重度等外界因素的影响,测量管内部无收缩或凸出部分的压力损失,另外,流量元件检测出的最初信号,是一个与流体平均流速成精确线性变化的电压,它与流体的其他性质无关,具有很大的优越性。 根据污水具有流量变化大、含杂质、腐蚀性小、有一定的导电能力等特性,测量污水的流量,电磁流量计是一个很好的选择。它结构紧凑、体积小,安装、操作、维护方便,如测量系统采用智能化设计,整体密封加强,能在较恶劣的环境下正常工作。可选用氯丁橡胶衬里,含钼不锈钢(OCrI8Ni12Mo2Ti)电极的电磁流量计,即可满足污水流量测量的要求。 某冶炼厂在生产中,由于生产工艺的需要,会产生大量的工业污水,污水处理分厂必须对污水的流量进行监控。在以往的设计中,流量仪表不少都选用旋涡流量计和孔板流量计。而实际应用中发现测量的流量显示值与实际流量偏差较大,而改用电磁流量计偏差大大减小。 二、污水电磁流量计特点 1.污水电磁流量计结构简单、牢固可靠、使用寿命长。 2.测量管内无活动部件和阻力部件,无压损,不会产生阻塞 测量可靠,抗干扰能力强 体积小、重量轻、安装方便、维护量小 测量范围宽,测量不受流体温度、密度、压力、粘度、电导率等变化的影响 可在老管道上开孔改造安装,施工安装简单,工程量小 较一般电磁流量计的成本和安装费用低,特别适合大中口径管道流量的测量 采用先进加工工艺,固态封装、寿命长、使仪表具有良好的测量精度和稳定性。 三、污水电磁流量计主要技术性能指标 流速测量范围:(0.05-10)m/s 测量管道直径: DN(32-3000)mm 仪表精度:1.0 级 工作压力:≤1.6MPa 介质温度:0-80℃ 功 耗:﹤15VA 防护等级:...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

污水电磁流量计
