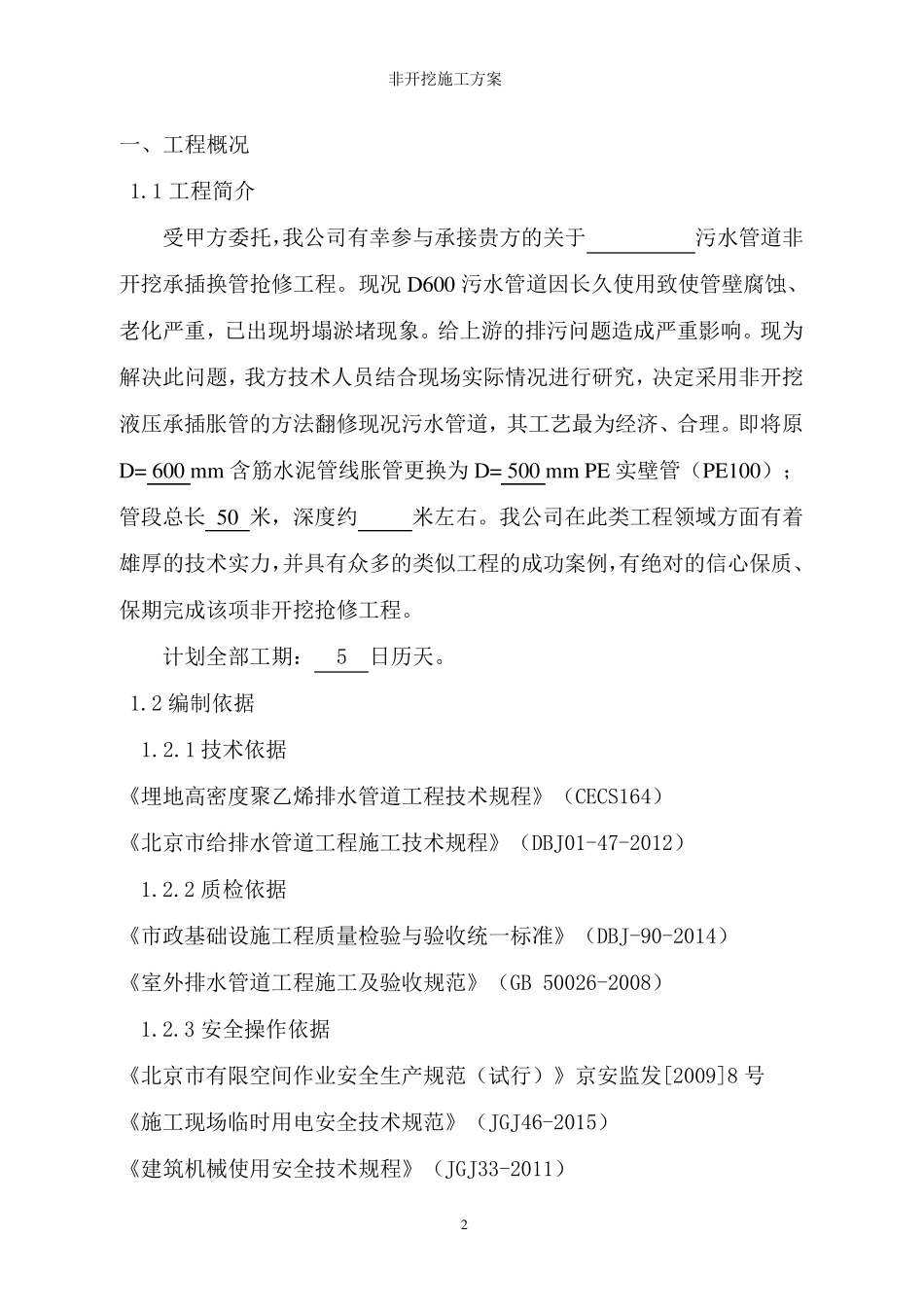

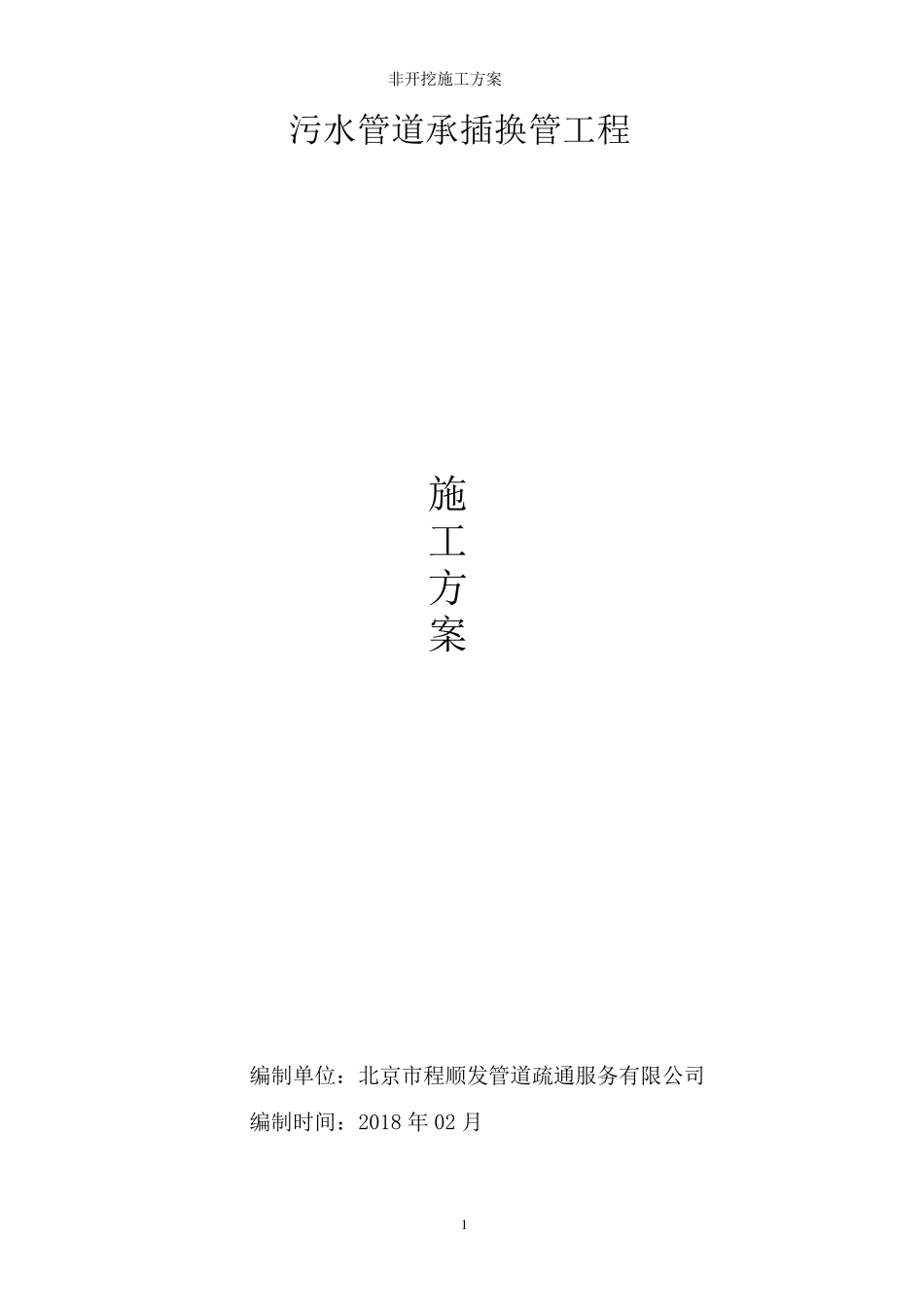

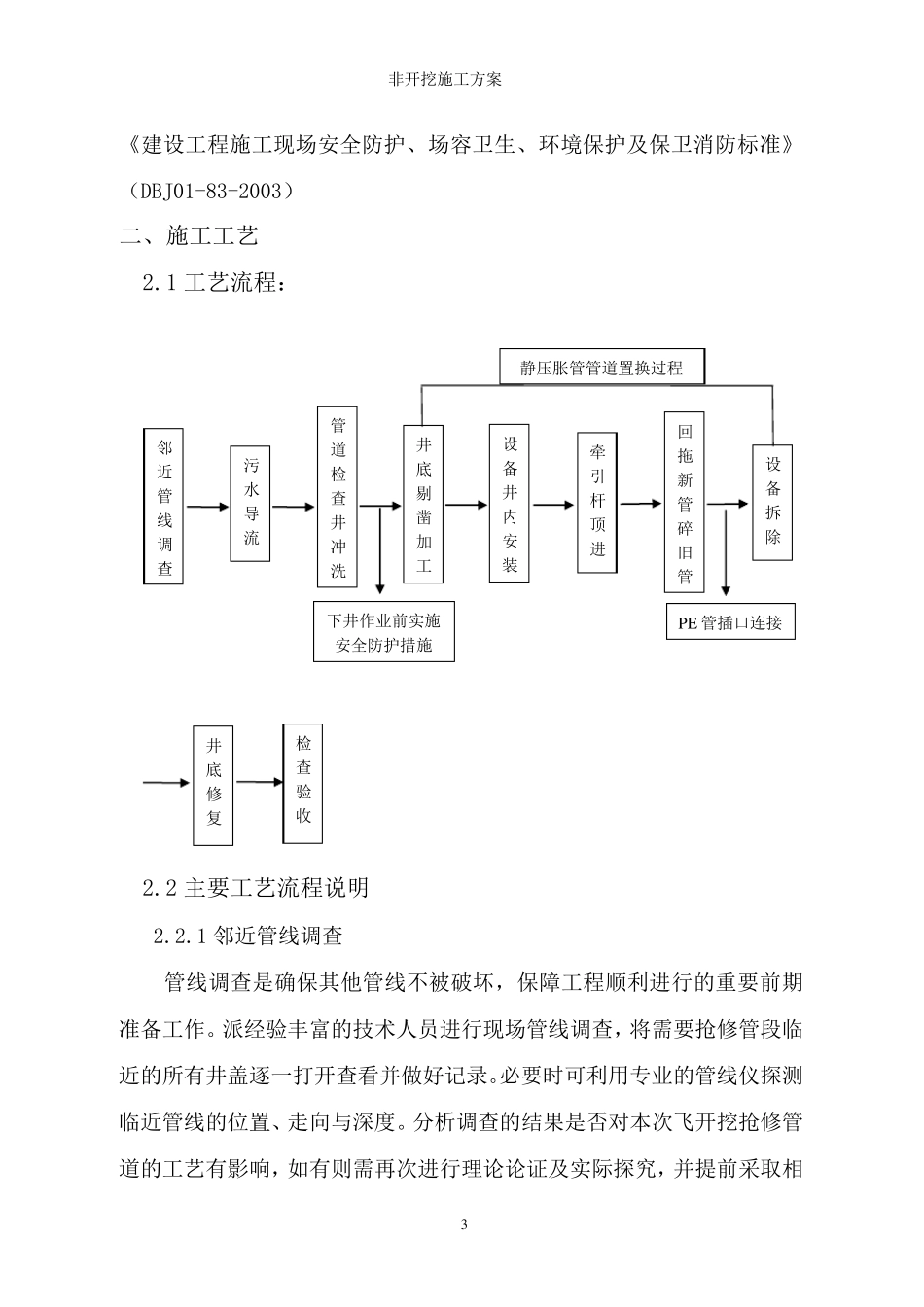

非开挖施工方案 1 污水管道承插换管工程 施 工 方 案 编制单位：北京市程顺发管道疏通服务有限公司 编制时间：2018 年 02 月 非开挖施工方案 2 一、工程概况 1.1 工程简介 受甲方委托，我公司有幸参与承接贵方的关于 污水管道非开挖承插换管抢修工程。现况 D600 污水管道因长久使用致使管壁腐蚀、老化严重，已出现坍塌淤堵现象。给上游的排污问题造成严重影响。现为解决此问题，我方技术人员结合现场实际情况进行研究，决定采用非开挖液压承插胀管的方法翻修现况污水管道，其工艺最为经济、合理。即将原D= 600 m m 含筋水泥管线胀管更换为 D= 500 m m PE 实壁管（PE100）；管段总长 50 米，深度约 米左右。我公司在此类工程领域方面有着雄厚的技术实力，并具有众多的类似工程的成功案例，有绝对的信心保质、保期完成该项非开挖抢修工程。 计划全部工期： 5 日历天。 1.2 编制依据 1.2.1 技术依据 《 埋 地 高 密 度聚 乙 烯 排水管道工程技术规 程》 （CECS164） 《 北 京 市 给排水管道工程施工技术规 程》 （DBJ01-47-2012） 1.2.2 质检 依据 《 市 政 基 础 设 施工程质量 检 验 与验 收 统 一标 准 》 （DBJ-90-2014） 《 室 外 排水管道工程施工及 验 收 规 范 》 （GB 50026-2008） 1.2.3 安 全操 作 依据 《 北 京 市 有限 空 间 作 业 安 全生 产 规 范 （试 行）》 京 安 监 发 [2009]8 号 《 施工现场临 时 用电 安 全技术规 范 》 （JGJ46-2015） 《 建 筑 机 械 使用安 全技术规 程》 （JGJ33-2011） 非开挖施工方案 3 《建设工程施工现场安全防护、场容卫生、环境保护及保卫消防标准》 （DBJ01-83-2003） 二、施工工艺 2.1 工艺流程： 2.2 主要工艺流程说明 2.2.1 邻近管线调查 管线调查是确保其他管线不被破坏，保障工程顺利进行的重要前期准备工作。派经验丰富的技术人员进行现场管线调查，将需要抢修管段临近的所有井盖逐一打开查看并做好记录。必要时可利用专业的管线仪探测临近管线的位置、走向与深度。分析调查的结果是否对本次飞开挖抢修管道的工艺有影响，如有则需再次进行理论论证及实际探究，并提前采取相邻近管线调查 设备 拆除 井底 剔凿加工 PE 管插口连接 回拖新管碎旧管 污水导流 管道检查井冲洗 井底修复 设备井内安装 牵引杆顶进 下 井作业前实...
