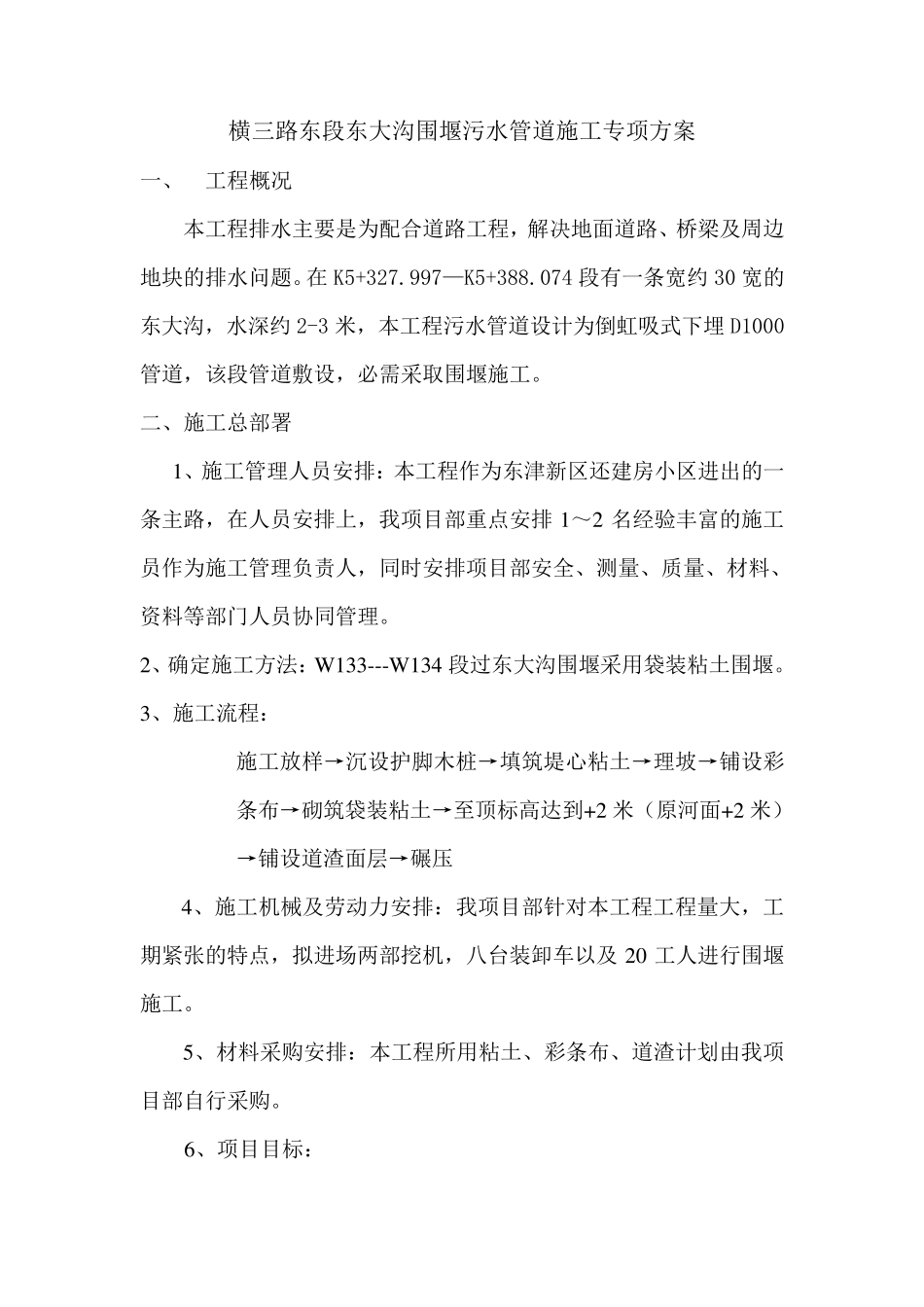

襄阳市东津新区横三路东段道路排水管道工程 东 大 沟 围 堰 施 工 专 项 方 案 编制： 审核： 审批： 2 0 1 3 年 5 月 2 7 日 横三路东段东大沟围堰污水管道施工专项方案 一、 工程概况 本工程排水主要是为配合道路工程，解决地面道路、桥梁及周边地块的排水问题。在K5+327.997—K5+388.074 段有一条宽约 30 宽的东大沟，水深约 2-3 米，本工程污水管道设计为倒虹吸式下埋 D1000管道，该段管道敷设，必需采取围堰施工。 二、施工总部署 1、施工管理人员安排：本工程作为东津新区还建房小区进出的一条主路，在人员安排上，我项目部重点安排1～2 名经验丰富的施工员作为施工管理负责人，同时安排项目部安全、测量、质量、材料、资料等部门人员协同管理。 2、确定施工方法：W 133---W 134 段过东大沟围堰采用袋装粘土围堰。 3、施工流程： 施工放样→沉设护脚木桩→填筑堤心粘土→理坡→铺设彩条布→砌筑袋装粘土→至顶标高达到+2 米（原河面+2 米）→铺设道渣面层→碾压 4、施工机械及劳动力安排：我项目部针对本工程工程量大，工期紧张的特点，拟进场两部挖机，八台装卸车以及20 工人进行围堰施工。 5、材料采购安排：本工程所用粘土、彩条布、道渣计划由我项目部自行采购。 6、项目目标： （1 ） 工期目标：该工程围堰施工的工期计划3 0 天。 详见附图一：施工进度计划表 （2 ） 质量目标：工程质量合格要求。 （3 ）安全目标：确保施工现场无机械事故和人员伤亡事故。 三、施工平面布置 本工程特点是工期紧，工程量大，施工工序较简单，需要投入大量机械设备和人力。 做好连砂石施工便道，以满足本临时围堰所用粘土等材料的通过运输。 本工程材料主要为粘土，粘土可以随到随卸，不需要材料堆放场地，粘土由卡车运送到现场，并及时组织人员装袋、堆砌，避免影响施工通道的交通。 详见附图二：施工平面布置图 四、施工方法 1 、施工工艺流程图 工程进场、搭设临时设施、施工道路、施工用水用电 工程导线、测量、控制点设置、围堰定线放样 围堰施工（南侧） 围堰施工（北侧） 围堰内抽排水、清淤泥 2、测量定位：测量控制点采用管线工程的临时闭合控制水准点，并成立由公司检测技术站测量工程师为主的三~四人测量组，承担本工程的全部测量放样工作。水准仪二台、全站仪一台。 3、根据我公司以往工程中的围堰施工经验，结合现场实际情况，我项目部计划将围堰中心线设在管...
