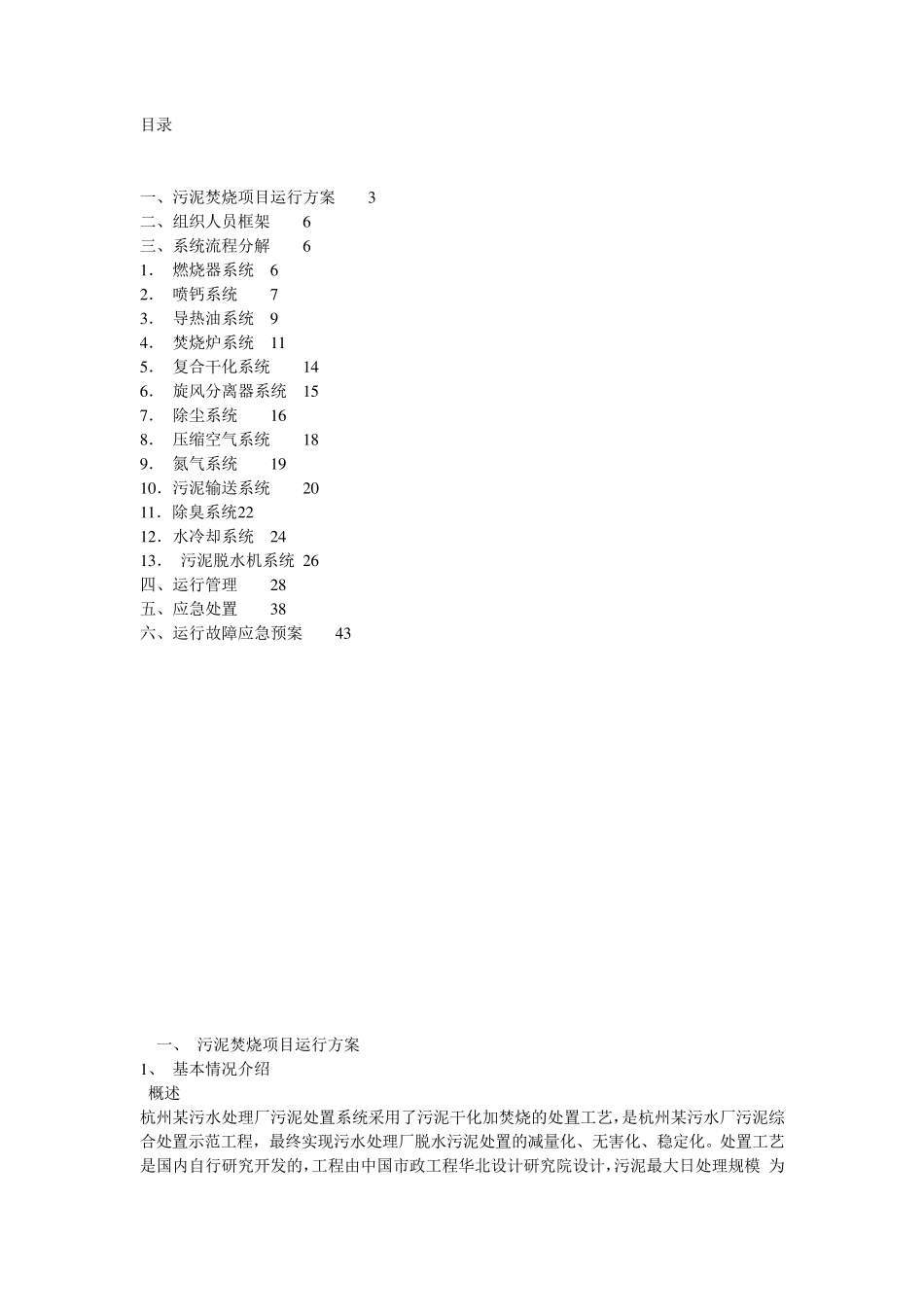

杭州某污水处理厂 100T/d污泥焚烧 运 行 方 案 2009-08-08 目录 一、污泥焚烧项目运行方案 3 二、组织人员框架 6 三、系统流程分解 6 1 ． 燃烧器系统 6 2 ． 喷钙系统 7 3 ． 导热油系统 9 4 ． 焚烧炉系统 1 1 5 ． 复合干化系统 1 4 6 ． 旋风分离器系统 1 5 7 ． 除尘系统 1 6 8 ． 压缩空气系统 1 8 9 ． 氮气系统 1 9 1 0 ．污泥输送系统 2 0 1 1 ．除臭系统 2 2 1 2 ．水冷却系统 2 4 1 3 ． 污泥脱水机系统 2 6 四、运行管理 2 8 五、应急处置 3 8 六、运行故障应急预案 4 3 一、 污泥焚烧项目运行方案 1 、 基本情况介绍 概述 杭州某污水处理厂污泥处置系统采用了污泥干化加焚烧的处置工艺，是杭州某污水厂污泥综合处置示范工程，最终实现污水处理厂脱水污泥处置的减量化、无害化、稳定化。处置工艺是国内自行研究开发的，工程由中国市政工程华北设计研究院设计，污泥最大日处理规模 为100 吨/天（含水率为75～80%）。 污泥处置主要由焚烧系统、干化系统、高温烟气余热回收装置、烟气净化装置、公用设备等相关部分组成。 2、焚烧系统. 焚烧系统采用热载体循环流化床焚烧炉，焚烧炉床体温度保持在850℃～900℃进行干污泥焚烧。燃烧干化污泥所产生的高温烟气，经旋风分离器分离下来的循环灰通过气动分配器，大部分返回焚烧炉继续燃烧循环，另一部分进入复合干化器干化湿污泥，利用流经旋风分离器尾部的高温烟气余热回收装置加热导热油供干化污泥作为热源。经空气预热器后通过净化塔和布袋除尘装置，进行酸性气体的脱除和颗粒物捕集，达标后的气体通过吸风机的作用由烟囱排入大气。 3、干化系统 湿污泥干化过程采用两种不同方式进行,先将脱水污泥通过污泥给料装置送入流化复合干化器内与焚烧炉部分热灰直接混合，在流化状态下进行干燥，在送风机的作用下再送入设有导热油换热盘管干燥器内。在流化状态下继续对污泥进一步干化。当污泥含水率降低至20％以下时，干化污泥从干化器中连续排出，由输送设备送入循环流化床内进行燃烧。干化器排出的气体及细灰，经细粉分离器、冷凝器、除雾器后经引风机和送风机循环至复合污泥干化器,多余气体通过泄压阀送入焚烧炉作焚烧处理。 4、公用系统 公用设备主要是保证污泥干化系统、焚烧系统、燃烧器系统、烟气净化系统运行的辅助设备。 5、导热油循环系统 通过导热油泵的作用使其在干化和焚烧系...
