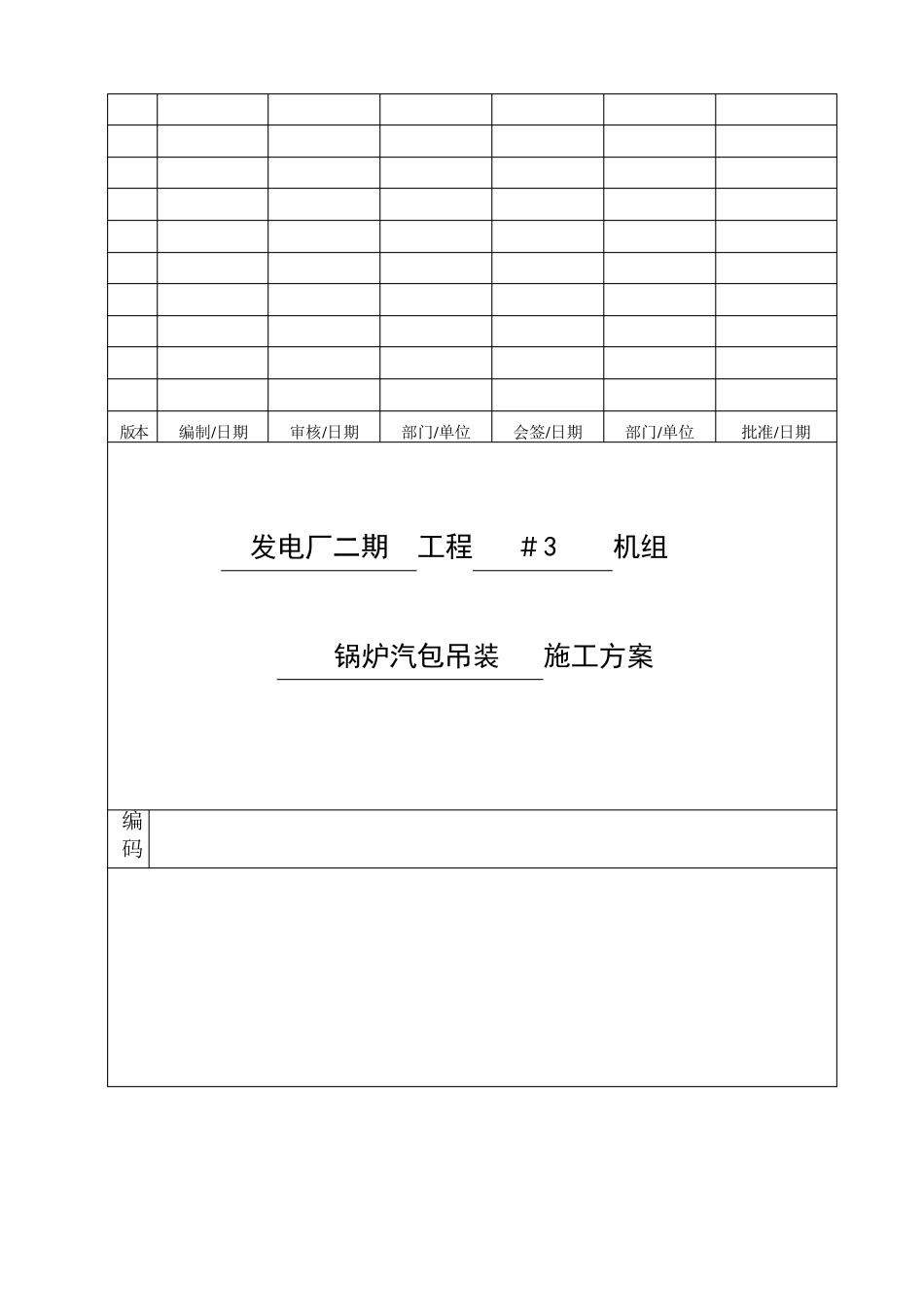

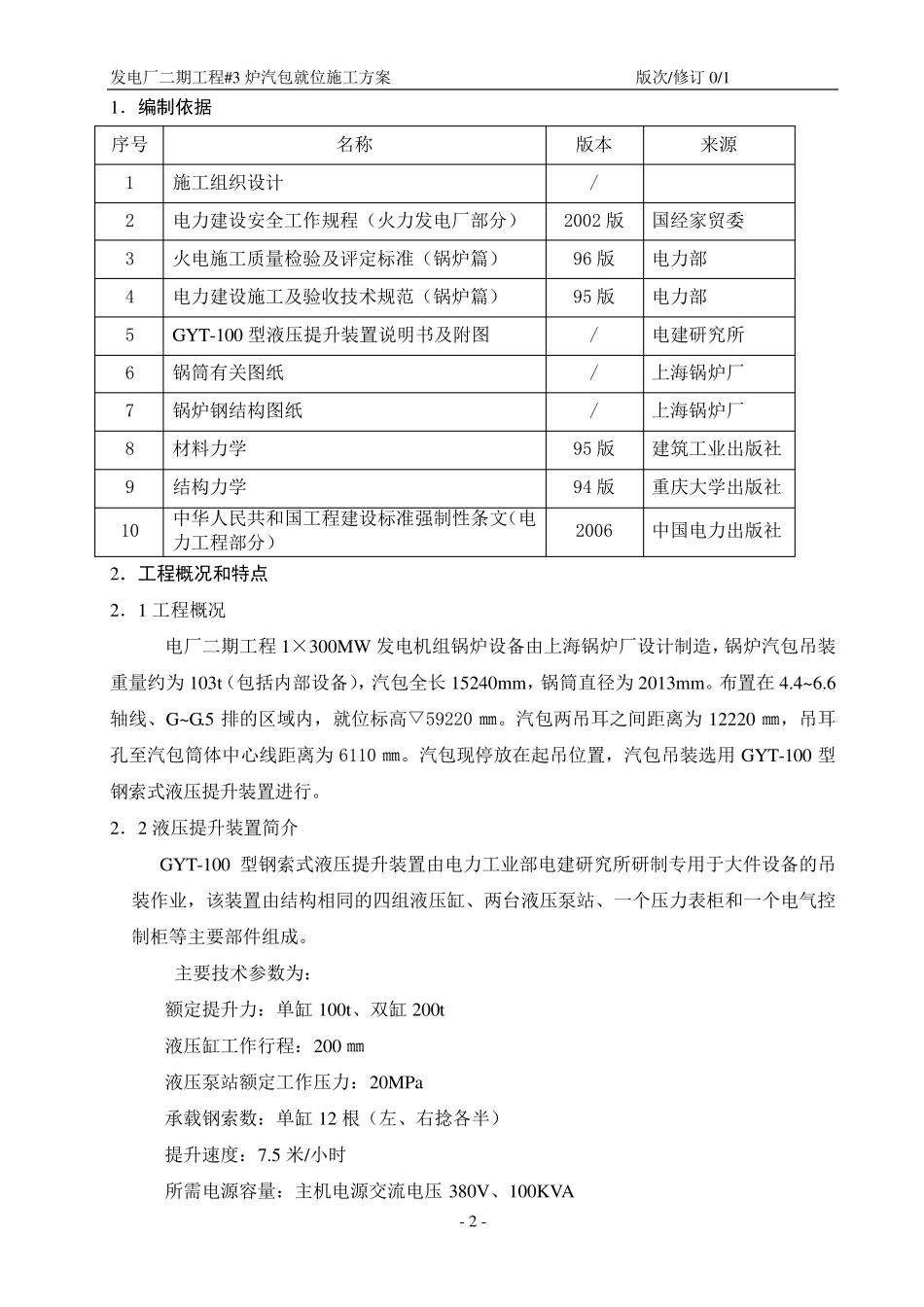

版本 编制/日期 审核/日期 部门/单位 会签/日期 部门/单位 批准/日期 发电厂二期 工程 ＃3 机组 锅炉汽包吊装 施工方案 编码 发电厂二期工程#3 炉汽包就位施工方案 版次/修订0 /1 - 1 - 目 录 1 ．编制依据 2 ．工程概况和特点 3 ．施工进度计划 4 ．作业条件 5 ．机工具准备 6 ．施工流程图 7 ．作业程序、方法和操作工艺 8 ．质量标准 9 ．作业人员安排 1 0 ．安全措施及文明施工 1 1 ．有关计算 1 2 ．附录 发电厂二期工程#3 炉汽包就位施工方案 版次/修订0/1 - 2 - 1．编制依据 序号 名称 版本 来源 1 施工组织设计 / 2 电力建设安全工作规程（火力发电厂部分） 2002 版 国经家贸委 3 火电施工质量检验及评定标准（锅炉篇） 96 版 电力部 4 电力建设施工及验收技术规范（锅炉篇） 95 版 电力部 5 GYT-100 型液压提升装置说明书及附图 / 电建研究所 6 锅筒有关图纸 / 上海锅炉厂 7 锅炉钢结构图纸 / 上海锅炉厂 8 材料力学 95 版 建筑工业出版社 9 结构力学 94 版 重庆大学出版社 10 中华人民共和国工程建设标准强制性条文（电力工程部分） 2006 中国电力出版社 2．工程概况和特点 2．1 工程概况 电厂二期工程1×300MW 发电机组锅炉设备由上海锅炉厂设计制造，锅炉汽包吊装重量约为 103t（包括内部设备），汽包全长 15240mm，锅筒直径为 2013mm。布置在 4.4~ 6.6轴线、G~ G.5 排的区域内，就位标高▽59220 ㎜。汽包两吊耳之间距离为 12220 ㎜，吊耳孔至汽包筒体中心线距离为 6110 ㎜。汽包现停放在起吊位置，汽包吊装选用GYT-100 型钢索式液压提升装置进行。 2．2 液压提升装置简介 GYT-100 型钢索式液压提升装置由电力工业部电建研究所研制专用于大件 设备的吊装作业，该 装置由结构相 同 的四 组液压缸 、两台 液压泵 站 、一 个 压力表 柜 和一 个 电气 控制柜 等 主 要 部件 组成 。 主 要 技术参 数 为： 额 定提升力： 单 缸 100t、双 缸 200t 液压缸 工作行程： 200 ㎜ 液压泵 站 额 定工作压力： 20MPa 承 载 钢索数 ： 单 缸 12 根 （左 、右 捻 各 半 ） 提升速 度 ： 7.5 米 /小 时 所需 电源容 量： 主 机电源交 流 电压380V、100KVA 发电厂二期工程#3 炉汽包就位施工方案 版次/修订0/1 - 3 - 全套设备总重（不...
