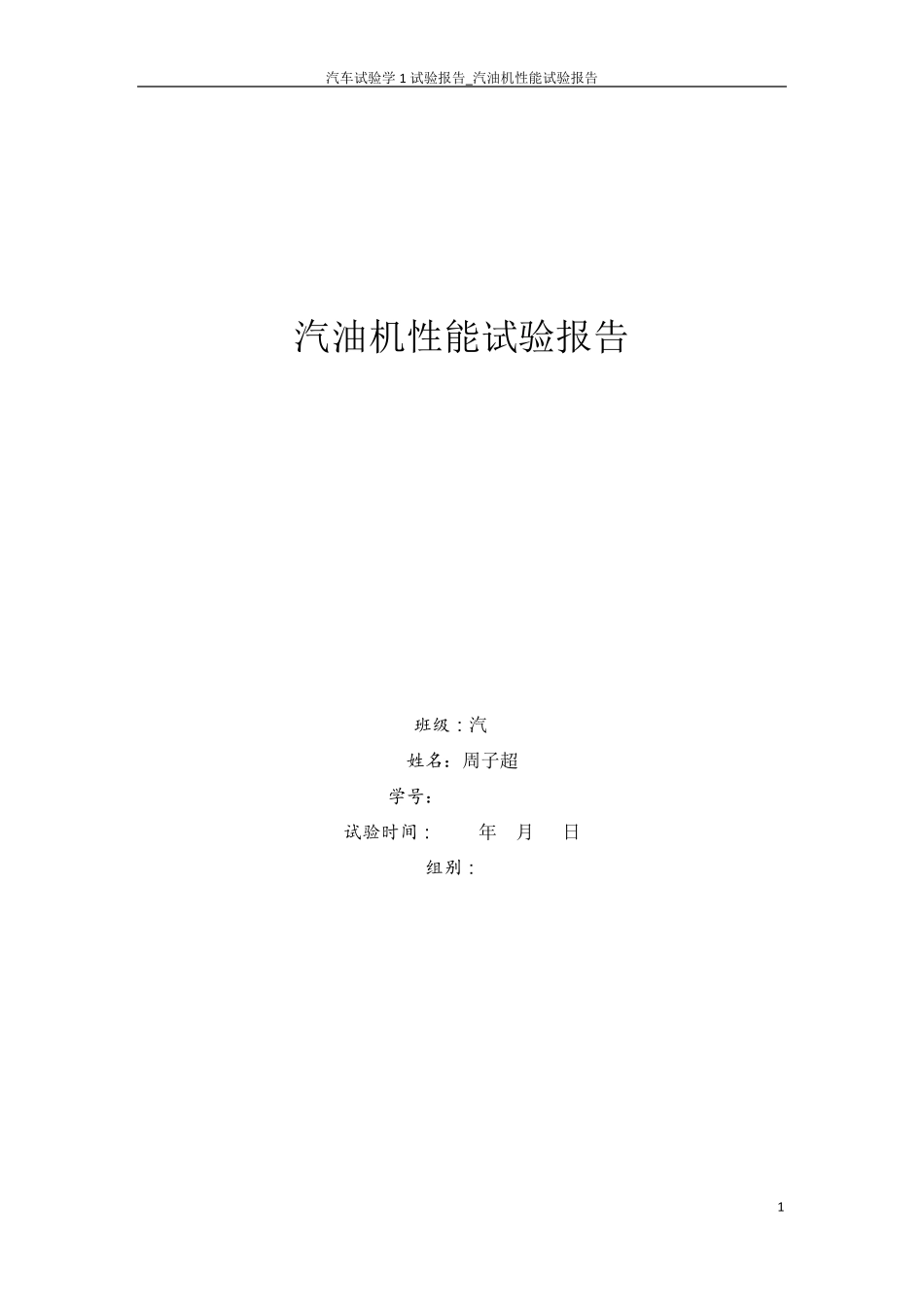

汽油机速度负荷特性试验报告_第1页
1/15

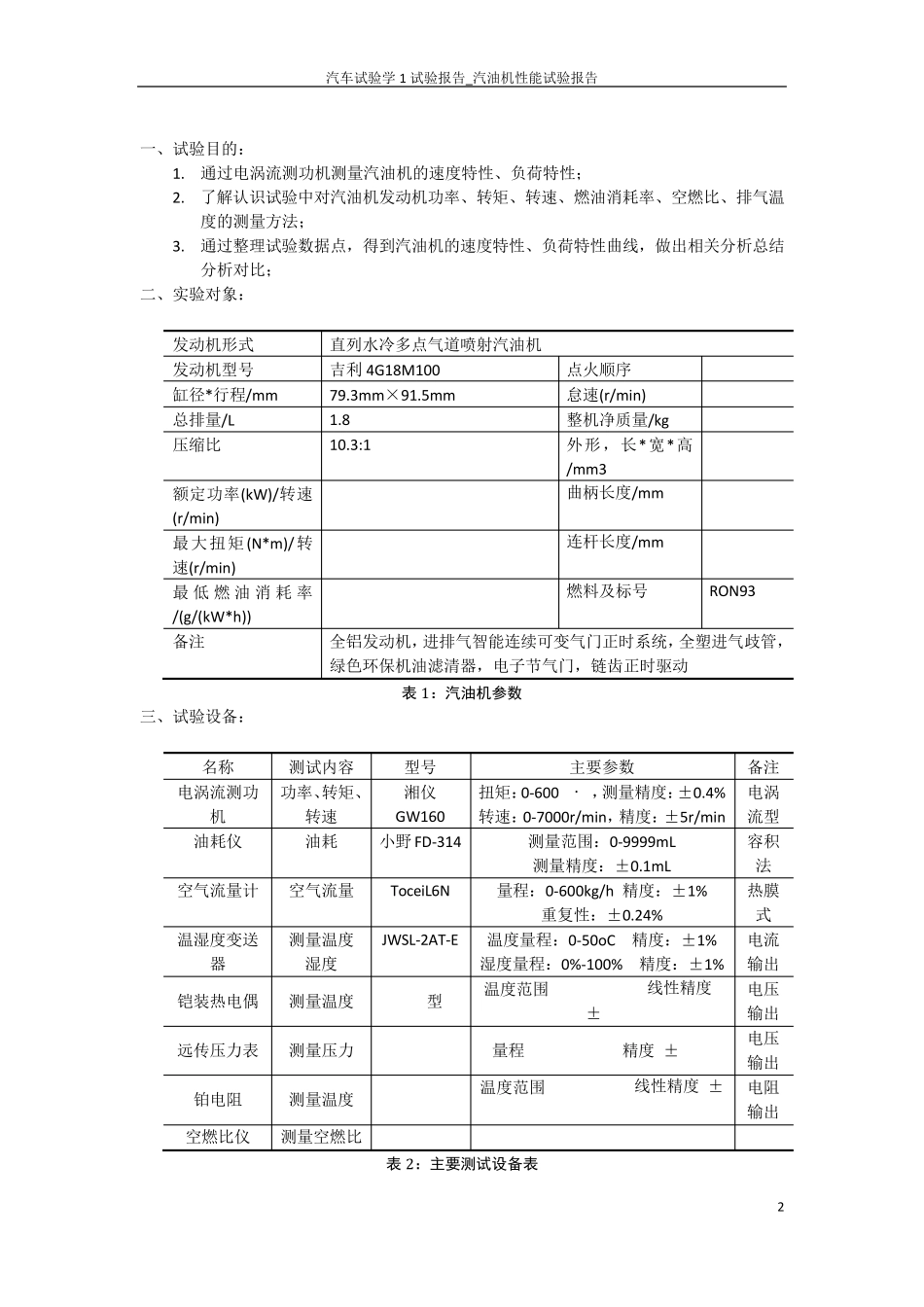

汽油机速度负荷特性试验报告_第2页
2/15

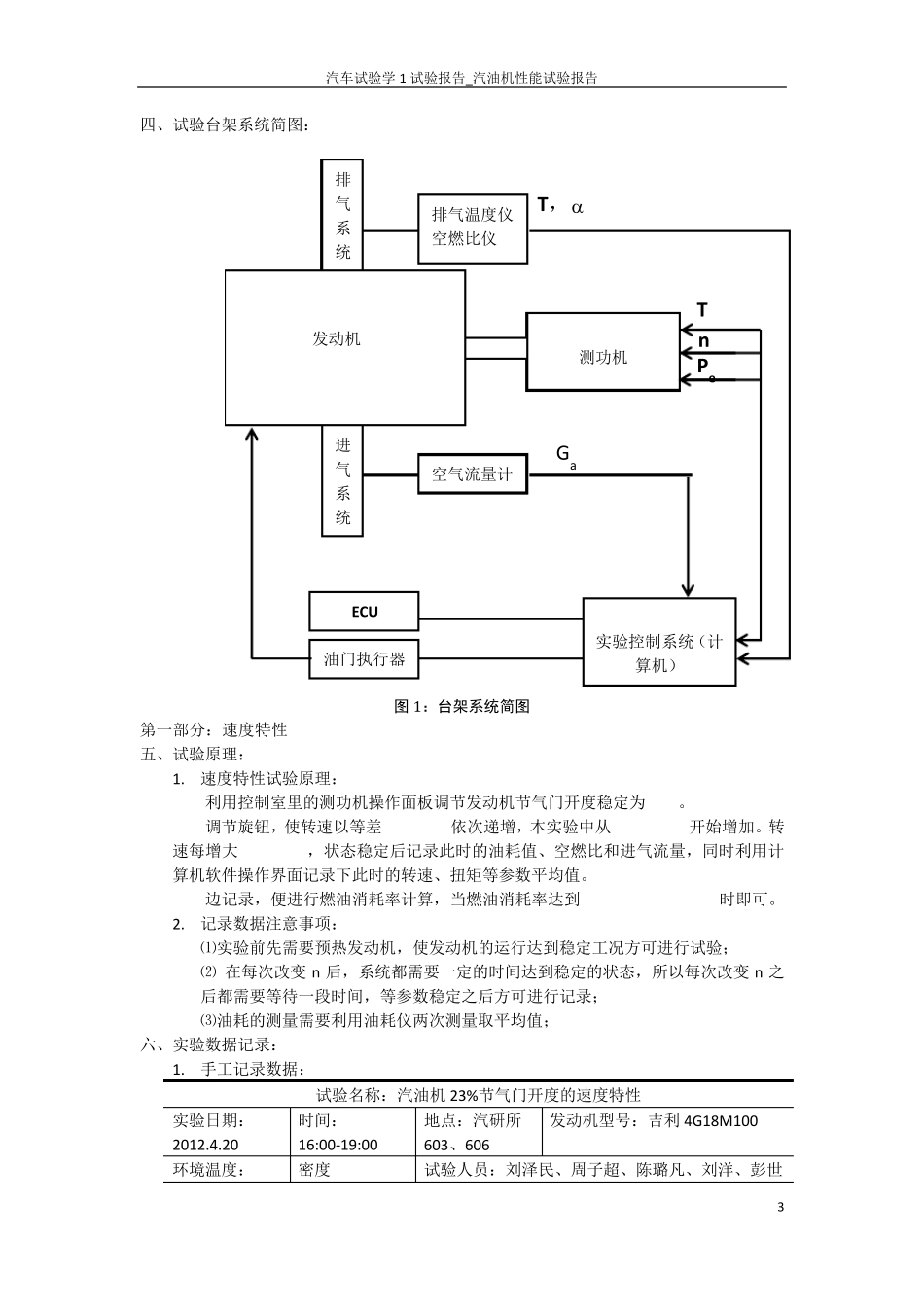

汽油机速度负荷特性试验报告_第3页
3/15
汽车试验学1 试验报告_汽油机性能试验报告 1 汽油机性能试验报告 班级:汽91 姓名:周子超 学号:2009010741 试验时间:2012年 4月 20日 组别:13 汽车试验学 1 试验报告_汽油机性能试验报告 2 一、试验目的: 1. 通过电涡流测功机测量汽油机的速度特性、负荷特性; 2. 了解认识试验中对汽油机发动机功率、转矩、转速、燃油消耗率、空燃比、排气温度的测量方法; 3. 通过整理试验数据点,得到汽油机的速度特性、负荷特性曲线,做出相关分析总结分析对比; 二、实验对象: 发动机形式 直列水冷多点气道喷射汽油机 发动机型号 吉利 4G18M100 点火顺序 缸径*行程/mm 79.3mm×91.5mm 怠速(r/min) 总排量/L 1.8 整机净质量/kg 压缩比 10.3:1 外形,长*宽*高/mm3 额定功率(kW)/转速(r/min) 曲柄长度/mm 最大扭矩(N*m)/转速(r/min) 连杆长度/mm 最 低 燃 油 消 耗 率/(g/(kW*h)) 燃料及标号 RON93 备注 全铝发动机,进排气智能连续可变气门正时系统,全塑进气歧管,绿色环保机油滤清器,电子节气门,链齿正时驱动 表1:汽油机参数 三、试验设备: 名称 测试内容 型号 主要参数 备注 电涡流测功机 功率、转矩、转速 湘仪GW160 扭矩:0-600Nm ,测量精度:±0.4% 转速:0-7000r/min,精度:±5r/min 电涡流型 油耗仪 油耗 小野FD-314 测量范围:0-9999mL 测量精度:±0.1mL 容积法 空气流量计 空气流量 ToceiL6N 量程:0-600kg/h 精度:±1% 重复性:±0.24% 热膜式 温湿度变送器 测量温度 湿度 JWSL-2AT-E 温度量程:0-50oC 精度:±1% 湿度量程:0%-100% 精度:±1% 电流输出 铠装热电偶 测量温度 KEU型 温度范围: 线性精度:±3% 电压输出 远传压力表 测量压力 YTZ-150 量程: 精度:±1.5% 电压输出 铂电阻 测量温度 PT100 温度范围: 线性精度:±0.5% 电阻输出 空燃比仪 测量空燃比 表2:主要测试设备表 汽车试验学1 试验报告_汽油机性能试验报告 3 四、试验台架系统简图: 图1 :台架系统简图 第一部分:速度特性 五、试验原理: 1. 速度特性试验原理: 利用控制室里的测功机操作面板调节发动机节气门开度稳定为 。 调节旋钮,使转速以等差 依次递增,本实验中从 开始增加。转速每增大 ,状态稳定后记录此时的油耗值、空燃比和进气流量,同时利用计算机软件操作界面记录下此时的转速、扭矩等参数平均值。 边记录,便进...
