汽车人机工程标准

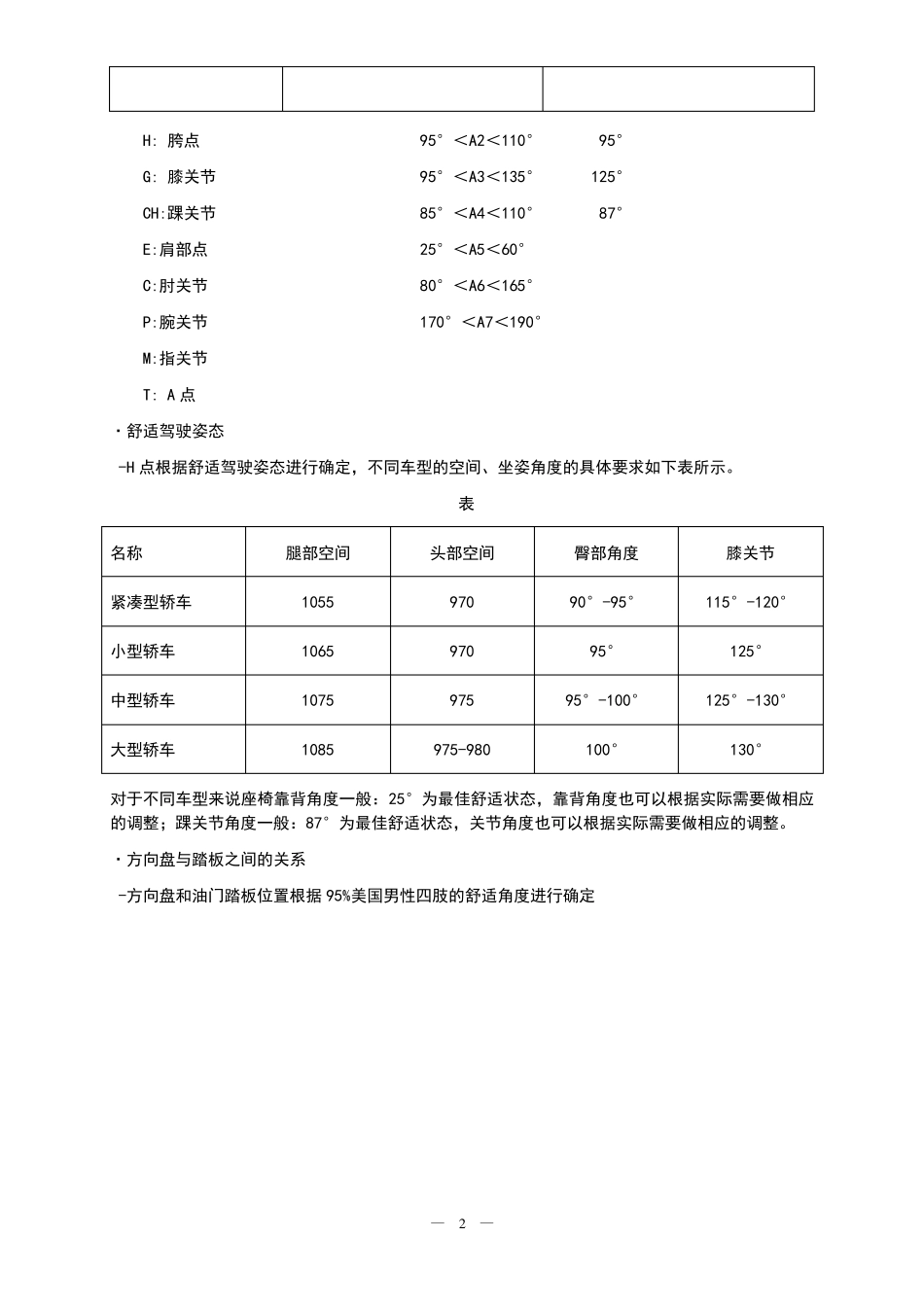

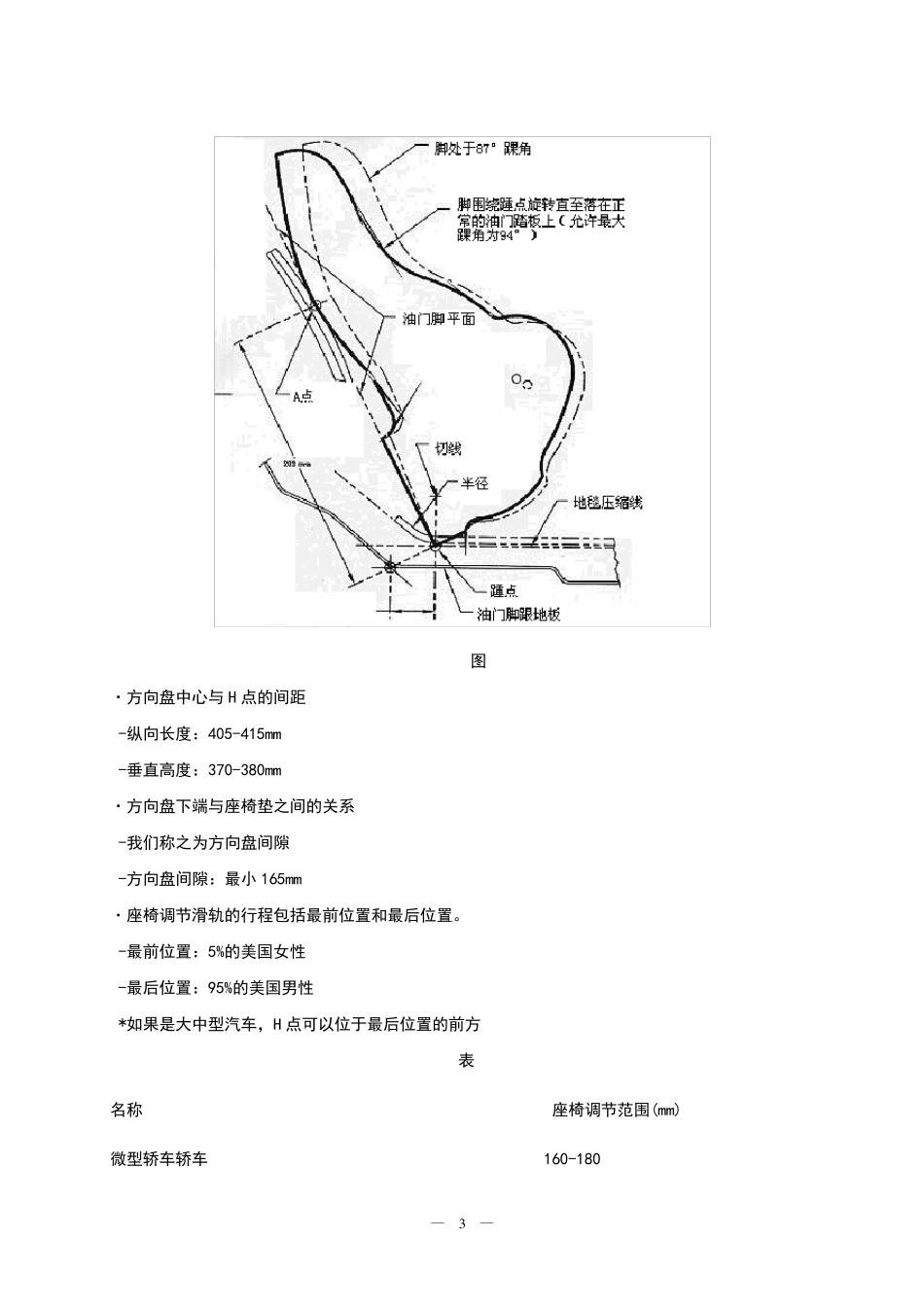

— 1 — 人机舒适性要求 XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX。 乘坐舒适性：前排人员坐姿要求，后排人员坐姿要求； 操作舒适性：驾驶员前部手控舒适区，前车门手控舒适区，后车门手控舒适区，座椅下部手控舒适区，机盖开度舒适性要求，后背门（后行李厢）开度舒适性要求； 3.1 乘坐舒适性 3.1.1 前排人员坐姿要求 前排人员包括驾驶员和前排乘客，在布置上需要满足相 应的布置要求，一般情况下，驾驶员与副驾驶员设计坐姿一致，驾驶员还需特别关注下肢的布置角度要求，下图为驾驶员对人体主要关节角度的一般性要求 ————95%美国男性 5%美国女性 关节名称 舒适角度 最佳角度 靠背角 20°＜A1＜30° 25° — 2 — H: 胯点 95°＜A2＜110° 95° G: 膝关节 95°＜A3＜135° 125° CH:踝关节 85°＜A4＜110° 87° E:肩部点 25°＜A5＜60° C:肘关节 80°＜A6＜165° P:腕关节 170°＜A7＜190° M:指关节 T: A 点 ·舒适驾驶姿态 -H 点根据舒适驾驶姿态进行确定，不同车型的空间、坐姿角度的具体要求如下表所示。 表 名称 腿部空间 头部空间 臀部角度 膝关节 紧凑型轿车 1055 970 90°-95° 115°-120° 小型轿车 1065 970 95° 125° 中型轿车 1075 975 95°-100° 125°-130° 大型轿车 1085 975-980 100° 130° 对于不同车型来说座椅靠背角度一般：25°为最佳舒适状态，靠背角度也可以根据实际需要做相应的调整；踝关节角度一般：87°为最佳舒适状态，关节角度也可以根据实际需要做相应的调整。 ·方向盘与踏板之间的关系 -方向盘和油门踏板位置根据 95%美国男性四肢的舒适角度进行确定 — 3 — 图 ·方向盘中心与 H 点的间距 -纵向长度：405-415mm -垂直高度：370-380mm ·方向盘下端与座椅垫之间的关系 -我们称之为方向盘间隙 -方向盘间隙：最小 165mm ·座椅调节滑轨的行程包括最前位置和最后位置。 -最前位置：5%的美国女性 -最后位置：95%的美国男性 *如果是大中型汽车，H 点可以位于最后位置的前方 表 名称 座椅调节范围(mm) 微型轿车轿车 160-180 — 4 — 小轿车 180-200 中型轿车 200 大型轿车 ≥200 -座椅调节滑轨倾斜角：3°-5° ·头部间隙 -顶盖装饰板与驾驶员视点之间的高度：200mm -230mm ·视觉 -确定 H 点应在考虑前后视野的基础上...
