汽车冲压工艺汇总大全

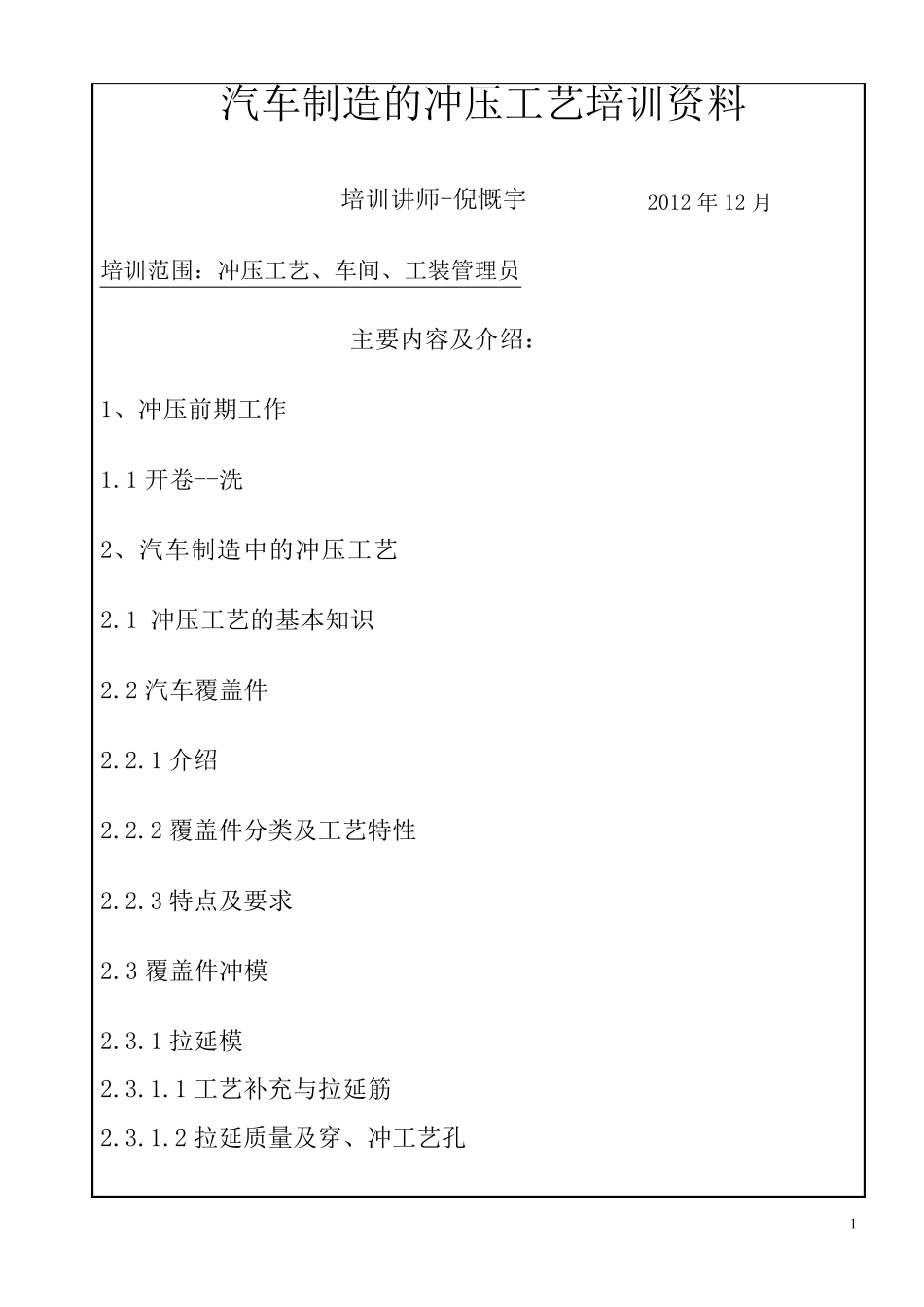

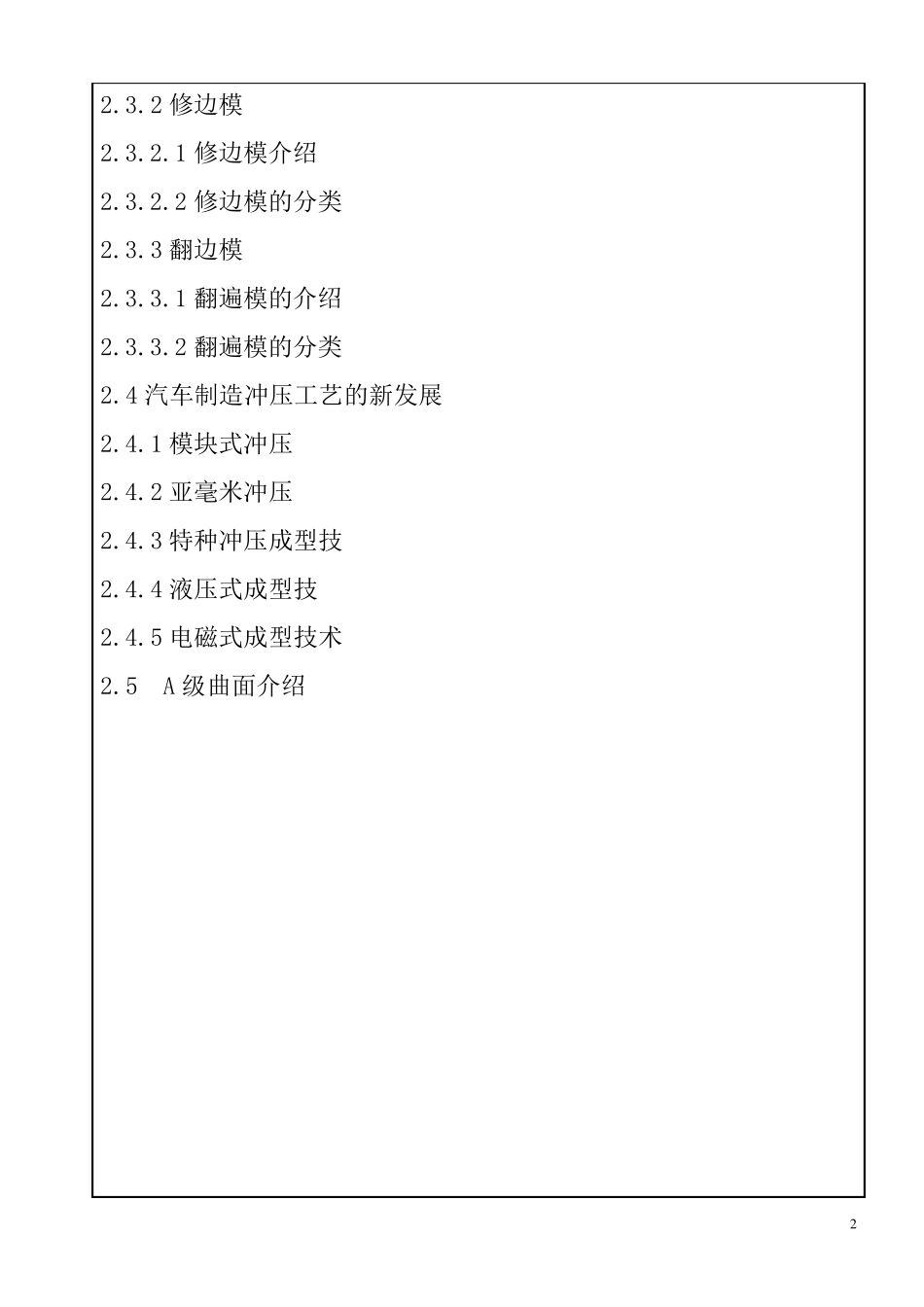

1 汽车制造的冲压工艺培训资料 培训讲师-倪慨宇 2012 年12 月 培训范围：冲压工艺、车间、工装管理员 主要内容及介绍： 1、冲压前期工作 1.1 开卷--洗 2、汽车制造中的冲压工艺 2.1 冲压工艺的基本知识 2.2 汽车覆盖件 2.2.1 介绍 2.2.2 覆盖件分类及工艺特性 2.2.3 特点及要求 2.3 覆盖件冲模 2.3.1 拉延模 2.3.1.1 工艺补充与拉延筋 2.3.1.2 拉延质量及穿、冲工艺孔 2 2.3.2 修边模 2.3.2.1 修边模介绍 2.3.2.2 修边模的分类 2.3.3 翻边模 2.3.3.1 翻遍模的介绍 2.3.3.2 翻遍模的分类 2.4 汽车制造冲压工艺的新发展 2.4.1 模块式冲压 2.4.2 亚毫米冲压 2.4.3 特种冲压成型技 2.4.4 液压式成型技 2.4.5 电磁式成型技术 2.5 A 级曲面介绍 3 1、冲压前期工作（开卷----清洗） 第一步首先需要做的就是开卷工艺，所谓开卷就是将送到工厂中的钢板卷还原成钢板，同时对钢材进行表面的清洗并进行初步的粗裁剪。 在钢板出厂前，往往会涂有防锈油，同时运输期间外界的污染物物也会附着在钢板上，这些杂质的存在会导致车辆在喷涂和焊接上导致喷漆不均和焊点不牢，因此在冲压钢板之前需要清洗掉它们。同时清洗钢板必须使用专用的洗涤溶剂，不可用酸性或者碱性溶剂，因为酸性或碱性会给车用钢板造成损伤，影响车身的质量造成钢板腐蚀。 粗剪后的钢板就像上图一样将按照生产计划投放到各条生产线上。目前开卷工艺的生产频率可达60 片/分钟，而粗剪的精度也可达到 0.1mm，与一根头发丝的粗细相当。 2、汽车制造中的冲压工艺 2.1 冲压工艺的基本知识 汽车制造中有 60%-70%的金 属 零 部 件 需经 塑 性加 工成形 ，冲压加 工是完 成金属 塑 性成形 的一种 重 要手 段 ，它是最 基本、最 传 统 、最 重 要的金 属 加 工方 法 之一。车身上的各种 覆 盖 件 （图片）、车内 支 撑 件 、结 构 加 强 件 ，还有大 量的汽车零 部 4 件，如发动机的排气弯管及消声器、空心凸轮轴、油底壳、发动机支架、框架结构件、横纵梁等等，都是经冲压成形技术？正向精密、多功能、高效节能、安全清洁的生产方向发展，冲压工件的制造工艺水平及质量，在较大程度上对汽车制造质量和成本有直接的影响。 冲压加工是借助于常规或专用冲压设备的动力，使板料在模具里直接受到变形力并进行变形，从而获得一定形状,尺寸和性能的产品零件的生产技术。板料，模具和设备...
