汽车发动机的拆装与调整

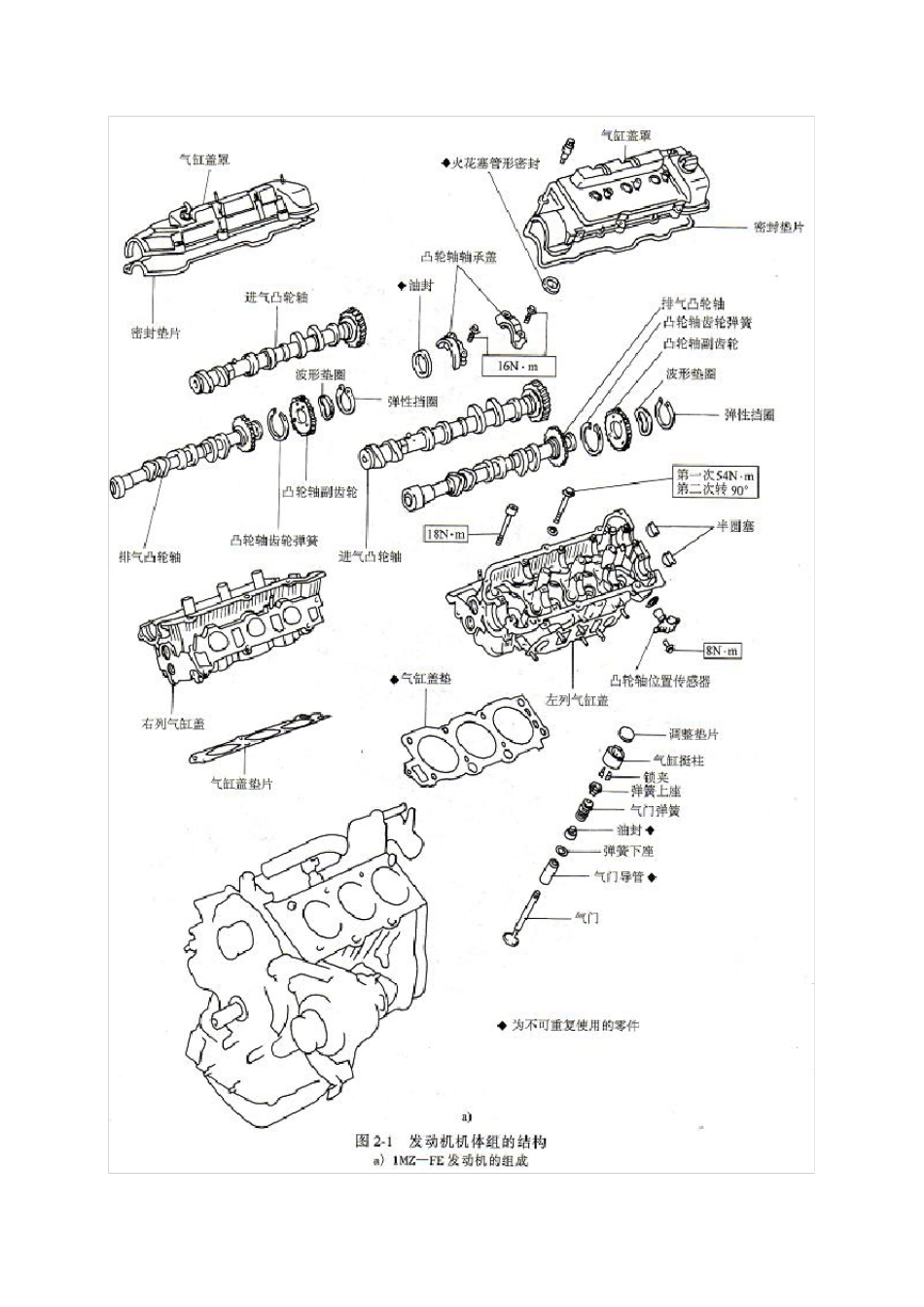

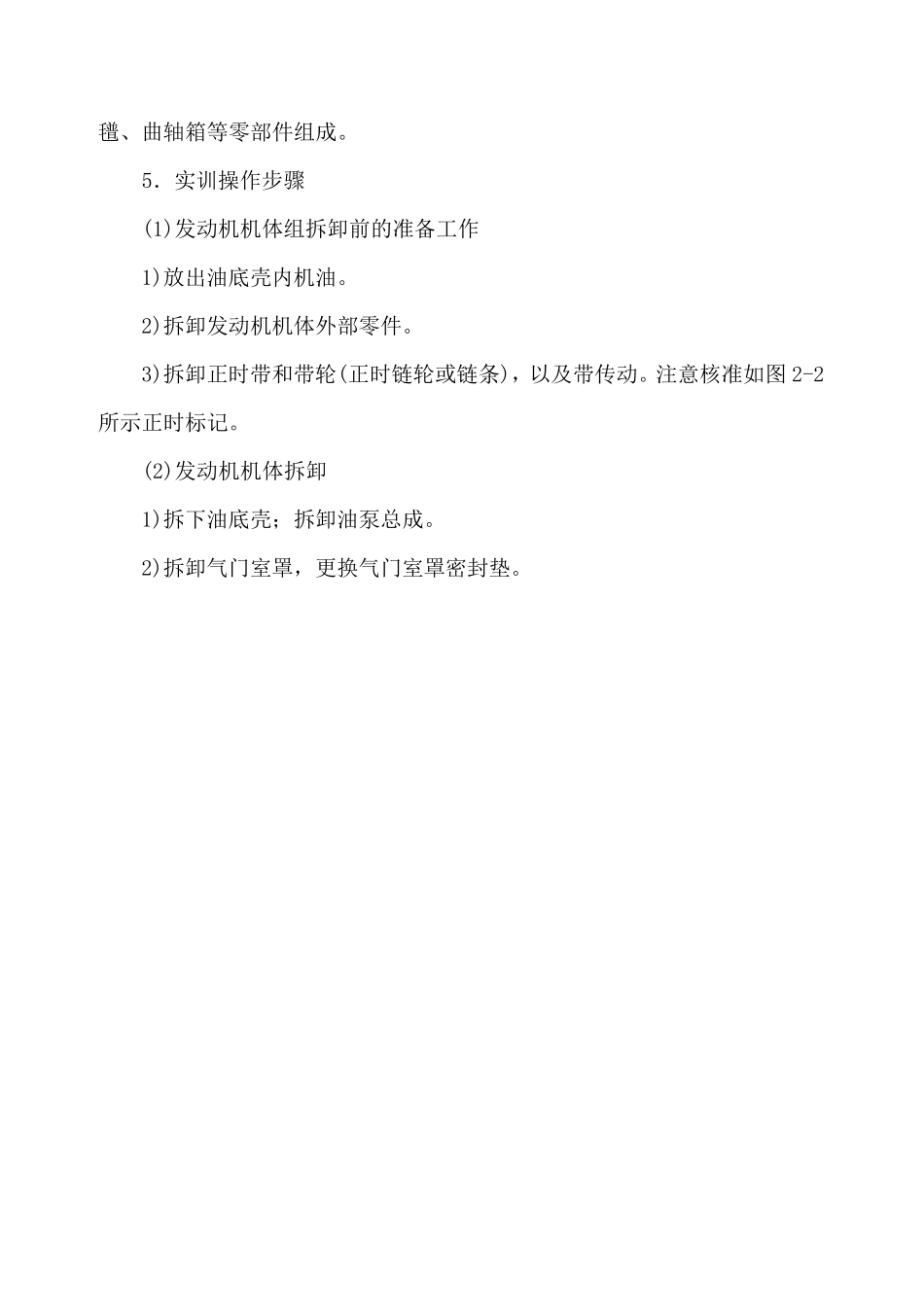

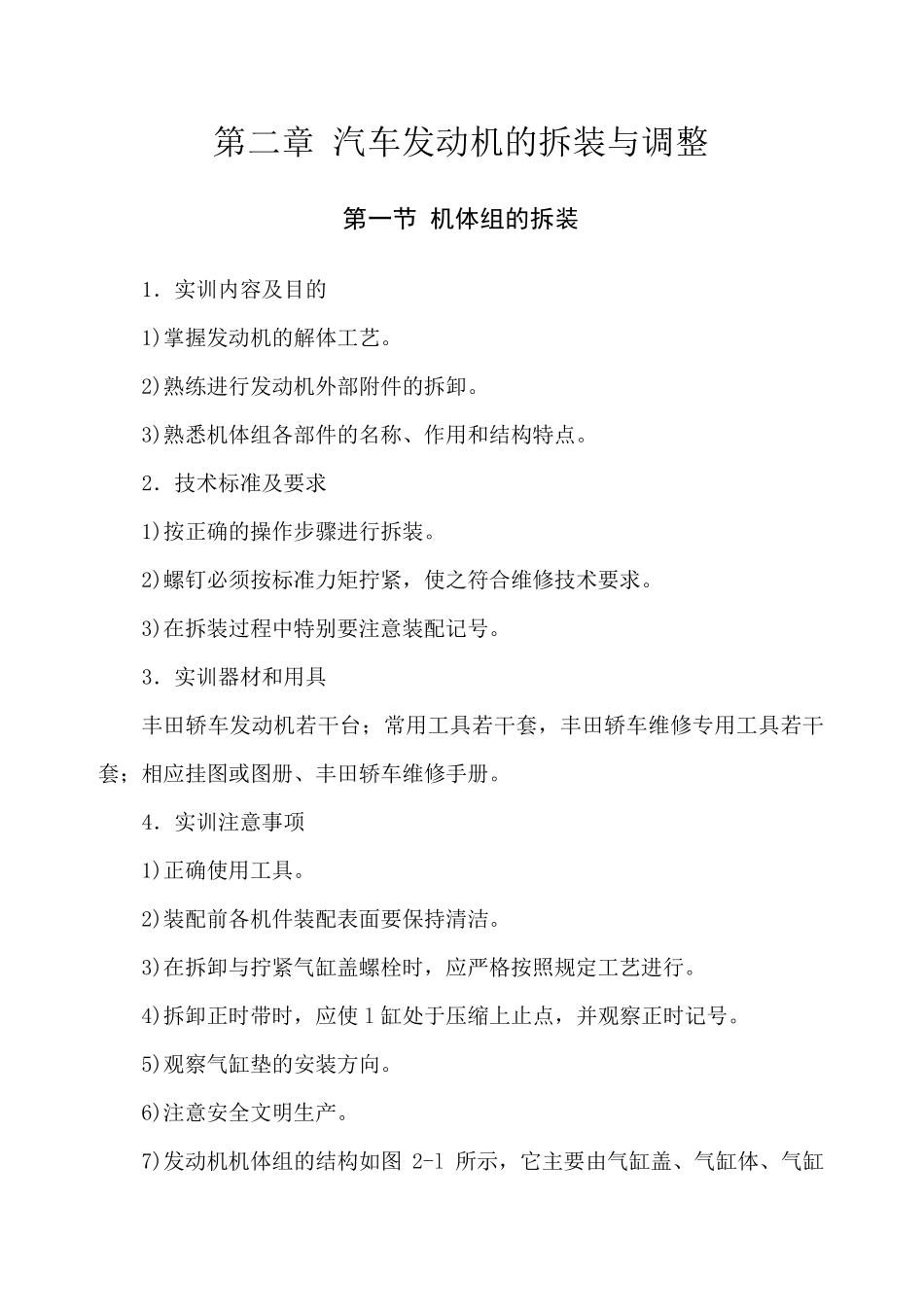

第二章 汽车发动机的拆装与调整 第一节 机体组的拆装 1．实训内容及目的 1)掌握发动机的解体工艺。 2)熟练进行发动机外部附件的拆卸。 3)熟悉机体组各部件的名称、作用和结构特点。 2．技术标准及要求 1)按正确的操作步骤进行拆装。 2)螺钉必须按标准力矩拧紧，使之符合维修技术要求。 3)在拆装过程中特别要注意装配记号。 3．实训器材和用具 丰田轿车发动机若干台；常用工具若干套，丰田轿车维修专用工具若干套；相应挂图或图册、丰田轿车维修手册。 4．实训注意事项 1)正确使用工具。 2)装配前各机件装配表面要保持清洁。 3)在拆卸与拧紧气缸盖螺栓时，应严格按照规定工艺进行。 4)拆卸正时带时，应使 l 缸处于压缩上止点，并观察正时记号。 5)观察气缸垫的安装方向。 6)注意安全文明生产。 7)发动机机体组的结构如图 2-l 所示，它主要由气缸盖、气缸体、气缸氆、曲轴箱等零部件组成。 5．实训操作步骤 (1)发动机机体组拆卸前的准备工作 1)放出油底壳内机油。 2)拆卸发动机机体外部零件。 3)拆卸正时带和带轮(正时链轮或链条)，以及带传动。注意核准如图 2-2所示正时标记。 (2)发动机机体拆卸 1)拆下油底壳；拆卸油泵总成。 2)拆卸气门室罩，更换气门室罩密封垫。 3)拆卸凸轮轴。拆卸凸轮轴轴承盖螺栓顺序如图 2-3 所示。对于 2TZ 发动机则先拆卸凸轮轴链轮。注意：拆卸下来的轴承盖一定作好标记并按顺序放好。 4)拆下气缸盖。拆卸螺栓的顺序如图2-4 所示，应从两端向中间分次、交叉拧松。 5)拆卸活塞连杆组，注意气缸号、朝前记号(见图2-5)及拆卸工艺。 6)按图2-6 所示Ⅲ页序拧松主轴承盖螺钉，卸下曲轴飞轮组。注意主轴承盖的安装记号。 (3)发动机机体装配 按照拆卸相反顺序将各部件进行装配。 1)安装曲轴飞轮组。 2)安装活塞连杆组。注意缸号朝前记号。 3)安装气缸盖。注意气缸垫的安装方向。 4)安装凸轮轴。 5)安装气门室罩。 6)安装机油泵总成。 7)安装油底壳。 8)安装正时带和带轮(正时链轮或链条)，以及带传动。注意核准正时标记。 9)装复发动机的机体外部零件。 考核点 1．考核要求 ⑴能正确使用工、量具； ⑵拆装步骤正确，动作规范； ⑶技术参数应符合维修技术标准； ⑷符合安全文明生产的要求。 2．考核时间 考核时间 45min。 3．考核评分 考核内容和评分标准见表 2-1。 第二节 活塞连杆组的拆装 1．实训内容及目的 1)掌握活塞连杆组的组成、结构、装配关系...
