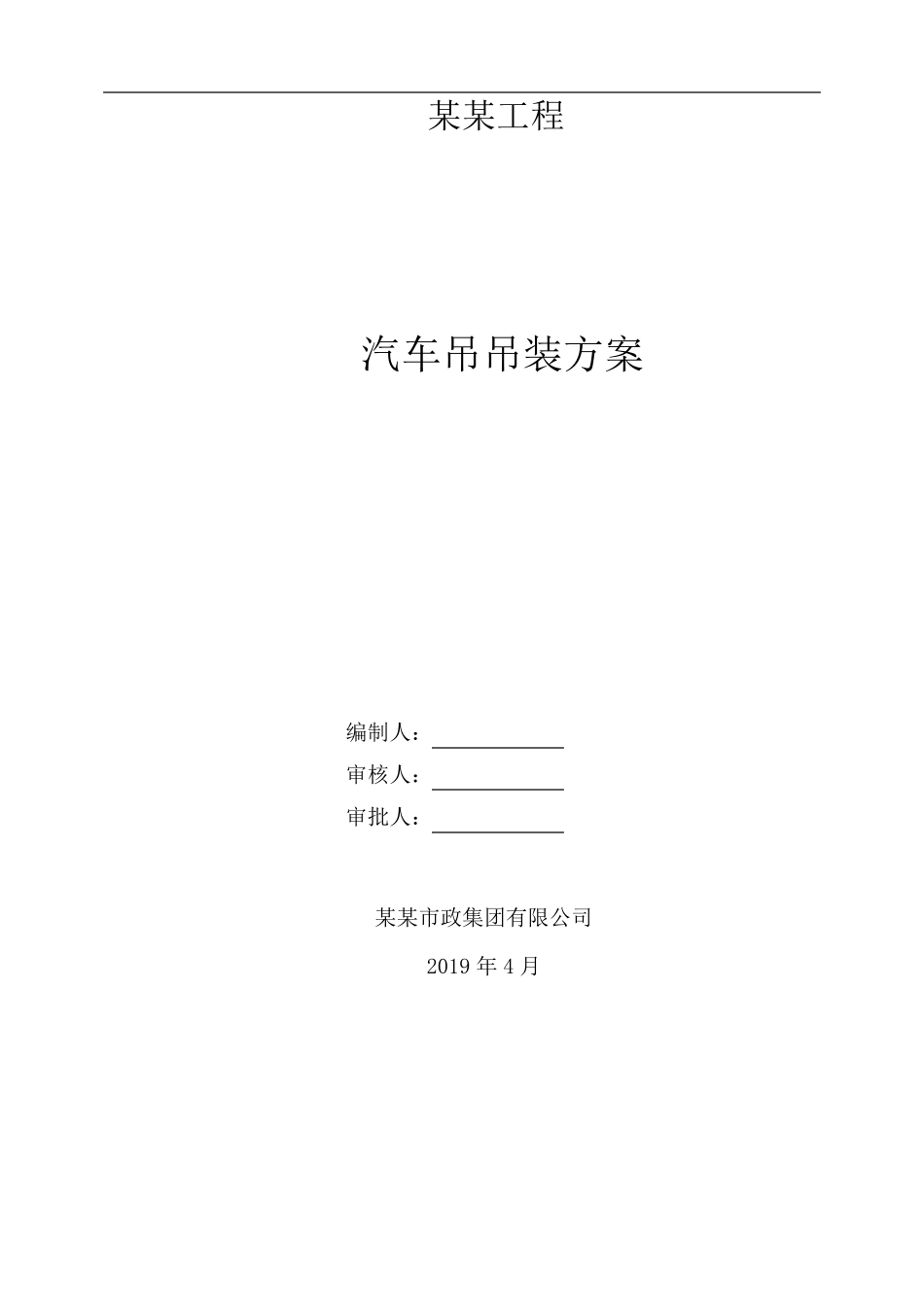

某某工程 汽车吊吊装方案 编制人： 审核人： 审批人： 某某市政集团有限公司 2019 年 4 月 目 录 一、工程概况 ........................................................ 1 二、编制依据 ........................................................ 1 三、汽车吊选用 ...................................................... 1 四、吊装准备工作 .................................................... 2 五、吊运步骤 ........................................................ 2 六、汽车吊使用注意事项 .............................................. 3 七、常用汽车吊参数 .................................................. 8 1 一、工程概况 某某工程为涡轮型全互通立交，工程范围内含润扬路高架主线桥 1 座、互通匝道桥 8 座（A~ H 匝道）及地面辅路。 润扬路段北起百吉巷处接地点，南至牧羊路口， 路线长度 1844.845m，其中润扬路高架桥从百吉巷处起端，跨越开发西路后落地，共 15 联 1514.95m。设计范围内润扬路分别与红旗路、江阳路、祥云路、扬瓜公路、开发西路等相交，江阳路分别与润扬路、百祥路等相交。 本工程涉及汽车吊吊装的内容主要有墩柱钢筋笼的吊装，墩柱模板的吊装。墩柱钢筋笼采用整体吊装，按照墩柱高度的不同，分段高度为 9-12m。起吊高度为 10-25m，起吊总量，以 C17#墩柱钢筋笼为例，第二节钢筋笼拟吊装12m，重 19.44t，起吊高度 25m。墩柱模板采用分块拼装的方式，每块重量不超过 2t。 二、编制依据 《汽车式起重机租赁公司提供的出厂检测报告、产品说明书》 《建筑机械使用安全技术规程》 JGJ33-2012 《建筑施工安全检查标准》 JGJ59-2011 《建筑施工安全技术手册 》 《建设工程安全生 产管 理 条 例》 三 、汽车吊选 用 本工程涉及汽车吊吊装的内容主要有墩柱钢筋笼、墩柱模板的吊装。根 据吊装高度、吊装重量的不同分别选 用： 25t、30t、35t、50t 几 种 汽车吊。汽车吊参 数 见 附 件 第八 章 。 2 四 、 吊 装 准 备 工 作 1、 施 工 班 组 根 据 吊 装 工 作 内 容 选 择 吊 车 ， 安 排 好 吊 车 行 车 通 道 及 作 业 平台 ， 保 证 汽 车 吊 进 场 后 可 顺 利 支 设 。 2、 汽 车 吊 进 场 后 应 通 知 公 司 安 全 部 ， 吊 装 ...
