汽车后视镜加热片除霜标准TL82398

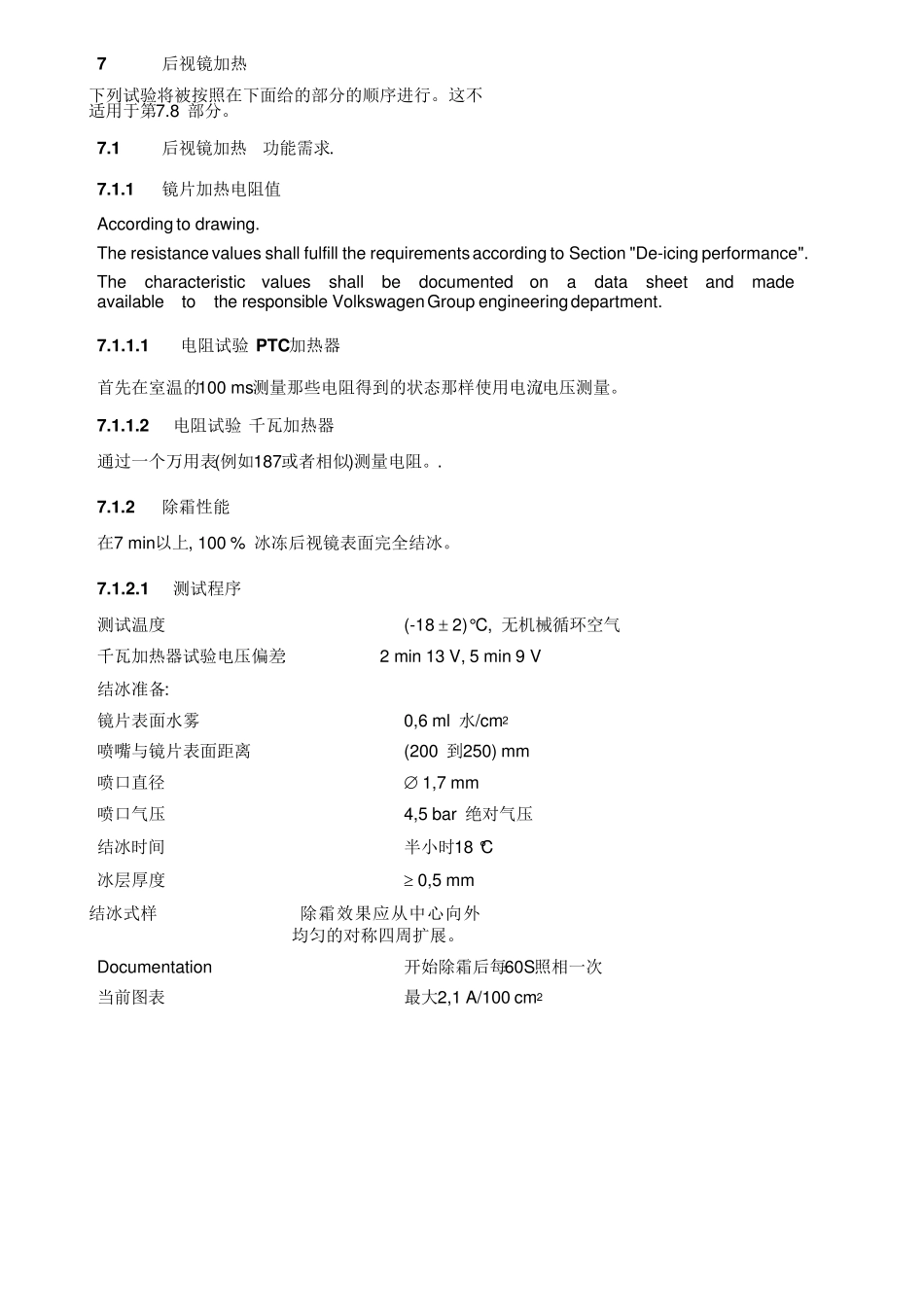

汽车后视镜加热片除霜标准TL82398_第1页
1/9
汽车后视镜加热片除霜标准TL82398_第2页
2/9
汽车后视镜加热片除霜标准TL82398_第3页
3/9
7 后视镜加热 下列试验将被按照在下面给的部分的顺序进行。 这不 适用于第7.8 部分。 7.1 后视镜加热 功能需求. 7.1.1 镜片加热电阻值 According to drawing. The resistance values shall fulfill the requirements according to Section "De-icing performance". The characteristic values shall be documented on a data sheet and made available to the responsible Volkswagen Group engineering department. 7.1.1.1 电阻试验 PTC加热器 首先在室温的100 ms测量那些电阻得到的状态那样使用电流/电压测量。 7.1.1.2 电阻试验 千瓦加热器 通过一个万用表(例如187或者相似)测量电阻。. 7.1.2 除霜性能 在7 min以上, 100 % 冰冻后视镜表面完全结冰。 7.1.2.1 测试程序 测试温度 (-18  2)° C, 无机械循环空气 千瓦加热器试验电压偏差: 2 min 13 V, 5 min 9 V 结冰准备: 镜片表面水雾 0,6 ml 水/cm2 喷嘴与镜片表面距离 (200 到250) mm 喷口直径  1,7 mm 喷口气压 4,5 bar 绝对气压 结冰时间 半小时18 °C 冰层厚度  0,5 mm 结冰式样 除霜效果应从中心向外均匀的对称四周扩展。 Documentation 开始除霜后每60S照相一次 当前图表 最大2,1 A/100 cm2 7.2 加热器温度交变测试(只针对PTC加热器) 循环次数 5次, 关闭加热器 一循环方式: 90 °C下1h , 适应环境2h,然后放如-40 °C1h,适应环境2h,然后放入90°C 7.3 机械循环负载空气老化测试(只针对PTC加热器) 1循环方式: 循环方式:-40℃下24小时,适应环境1小时,然后放入80℃下24小时(加热开关周期见标准中7.3 Figure1) ON OFF Figure 1 – Switching cycle 7.4 加热器室温潮湿老化测试 周期 144 h 相对湿度 95 % 加热周期 2 h 开/2 h 关 7.4.1 各种玻璃及加热器相关具体开关循环方法见标准中 7.4 Figure2、Figure3、Figure4 7.4.1.1 Standard/EC glass with PTC heater See Figure 2. ON OFF Figure 2 7.4.1.2 Standard glass w ith KW heater See Figu re 3. ON OFF Figure 3 7.4.1.3 EC glass w ith KW heater See Figu re 4. ON OFF Figure 4 7.5 加热器温度测试(在 ASSY中) 模拟安装位置Figu re 5. Figure 5 - Measuring points 模拟安装位置 自由空间光 温度...
