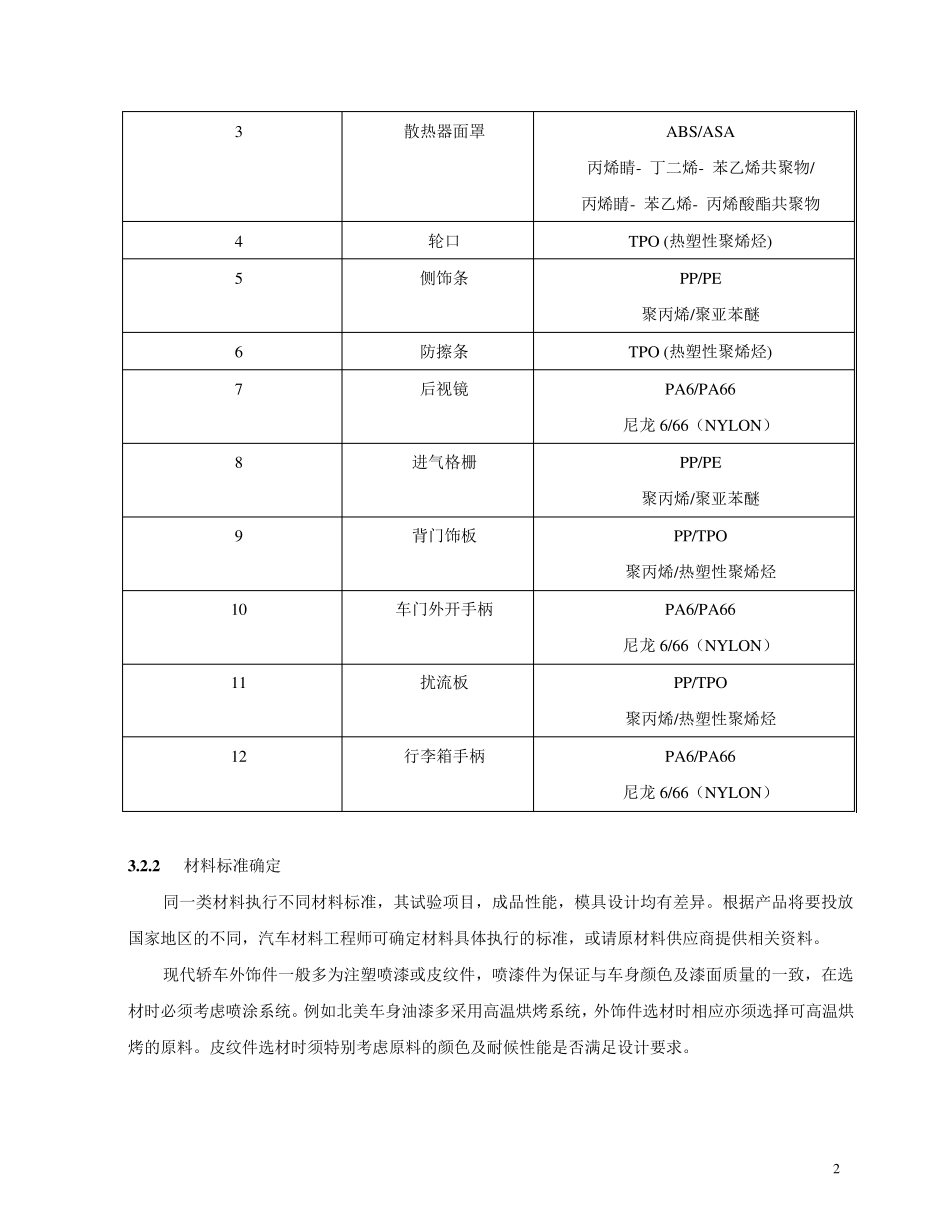

1 汽车塑料外饰件的设计 二.汽车外饰件简介 汽车外饰件主要指前后保险杠、轮口、进气格栅、散热器面罩、防擦条等通过螺栓和卡扣或双面胶连接在车身上的部件。在车身外部主要起装饰保护作用,及开启等功能。汽车外饰件在车身上主要位置及大致形状见图一。 1. 前保险杠,后保险杠,散热器面罩,前后轮口,侧饰条,防擦条,后视镜,进气格栅,背门饰板,车门外开手柄,扰流板,行李箱手柄 三. 汽车塑料外饰件设计标准 由于汽车的特殊功能,外饰件设计必须坚持标准化,系列化,通用化的“三化”设计原则,同时满足合理性,先进性,维修方便性,可靠性,经济性,制造工艺性“六性”要求。 3 .1 产品“三化”设计 根据设计车型将要投放国家地区的不同,设计过程中必须全面贯彻执行当地的法规标准。在造型设计之初产品设计师须学习了解相关法规标准并以 此 为 依 据进行设计。这 主要包 括 前保险杠上牌 照 安 装孔 间 距 尺 寸 规定 ,是 否 需 欲 留 雾 灯 安 装孔 ,外部突 出 物 表 面圆 角 及开口尺 寸 等相关要求。 另 外有 关散热器面罩迎 风 面积 是 否 满足发 动 机 ,空 调 制冷 要求,需 在设计发 布 前得 到 相关部门认可。 充 分 考 虑 系列化产品的发 展 ,零 件安 装固 定 尽 量 采 用统 一的螺栓螺母 及卡扣等连接件,或通用其他 车型的固 定 件,提 高 零 件通用化程度 ,保证 维修安 装的方便性。 3 .2 材 料的确 定 3 .2 .1 材 料种 类 确 定 塑料的种 类 繁 多 ,目 前汽车上广 泛 采 用的主要是 一些 TPO,PP,ABS,PA6/PA66。根据汽车外饰件不同的功能,使 用工况 ,大致如 下 : 汽车外饰件材 料一览 表 序 号 零 件 材 料 1/2 保险杠 TPO (热塑性聚 烯 烃 ) 2 3 散热器面罩 ABS/ASA 丙烯睛- 丁二烯- 苯乙烯共聚物/ 丙烯睛- 苯乙烯- 丙烯酸酯共聚物 4 轮口 TPO (热塑性聚烯烃) 5 侧饰条 PP/PE 聚丙烯/聚亚苯醚 6 防擦条 TPO (热塑性聚烯烃) 7 后视镜 PA6/PA66 尼龙6/66(NYLON) 8 进气格栅 PP/PE 聚丙烯/聚亚苯醚 9 背门饰板 PP/TPO 聚丙烯/热塑性聚烯烃 10 车门外开手柄 PA6/PA66 尼龙6/66(NYLON) 11 扰流板 PP/TPO 聚丙烯/热塑性聚烯烃 12 行李箱手柄 PA6/PA66 尼龙6/66(NYLON) 3 .2 .2 材料标准确定 同一类材料执行不同材...
