汽车点火系统检测

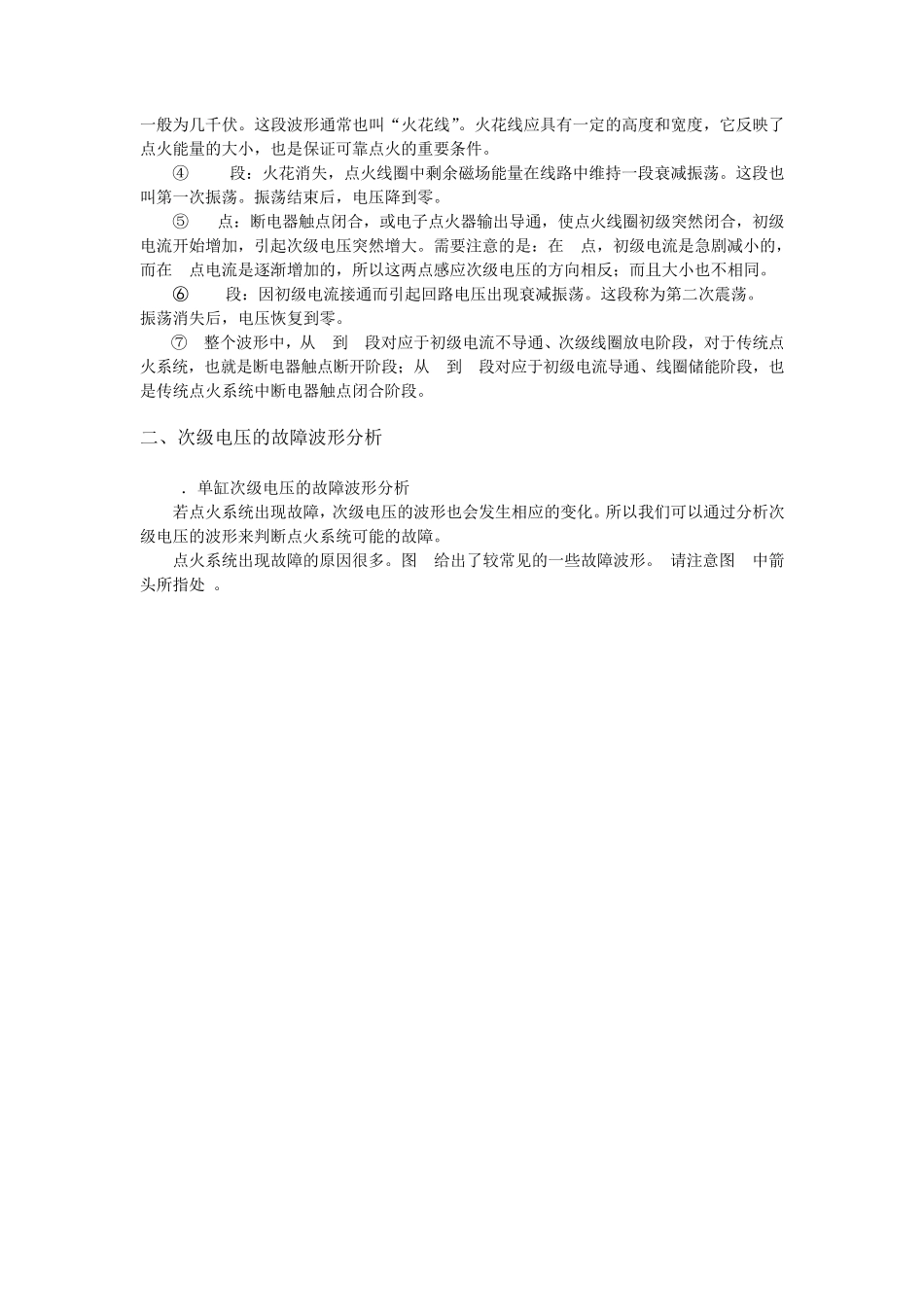

汽车点火系统检测 樊嘉炜 我们知道，汽油发动机工作时，不仅需要一定空燃比的混合气，还需要按一定的顺序及时为个气缸提供电火花以点燃混合气。对点火系统一般的要求是： 第一，火花要具有足够高的击穿电压； 第二，火花要有足够高的能量以保证可靠点火； 第三，点火时刻要能够适应发动机工况的变化。 由于点火系统元件较多、工作条件又往往比较恶劣，使用久了，性能会下降，还可能出现故障，这些都会影响发动机的动力性和经济性，严重时还会造成发动机熄火或不能起动。因此，点火系统的故障，往往是发动机不能正常工作的重要原因之一。’ 目前，对点火系统进行检查的方法，主要是利用仪器分析点火线圈初、次级电压波形(主要是次级电压波形)，进而判断点火系统的工作情况，以及测试点火提前角等。所用的仪器，一般是用发动机综合分析仪，或专用于测试汽车信号的示波器、示波表。 一、次级电压标准波形分析 点火线圈完全相当于一个变压器。在初级线圈周期性通电和断电的过程中，初、次级线圈都因电流变化而感应电动势，因而初、次级电压随时间变化的规律也是相似的。因次级电压对发动机正常工作至关重要，下面我们重点分析次级电压的波形。 图 1 次级点火电压标准波形 ① a点：断电器触点断开，或电子点火器输出断开，点火线圈初级突然断电，导致次级电压急剧上升。 ② ab段：为火花塞击穿电压。传统点火系统的击穿电压约为l5～20kV，电子点火系统可达 18～30kV。 ③ cd段：为火花塞电极间的混合气披击穿之后，维持火花放电所需电压（维持电压），一般为几千伏。这段波形通常也叫“火花线”。火花线应具有一定的高度和宽度，它反映了点火能量的大小，也是保证可靠点火的重要条件。 ④ de段：火花消失，点火线圈中剩余磁场能量在线路中维持一段衰减振荡。这段也叫第一次振荡。振荡结束后，电压降到零。 ⑤ f点：断电器触点闭合，或电子点火器输出导通，使点火线圈初级突然闭合，初级电流开始增加，引起次级电压突然增大。需要注意的是：在 a点，初级电流是急剧减小的，而在 f点电流是逐渐增加的，所以这两点感应次级电压的方向相反；而且大小也不相同。 ⑥ fg段：因初级电流接通而引起回路电压出现衰减振荡。这段称为第二次震荡。 振荡消失后，电压恢复到零。 ⑦ 整个波形中，从 a到 f段对应于初级电流不导通、次级线圈放电阶段，对于传统点火系统，也就是断电器触点断开阶段；从 f到 a段对应于初级电流导通、线圈...
