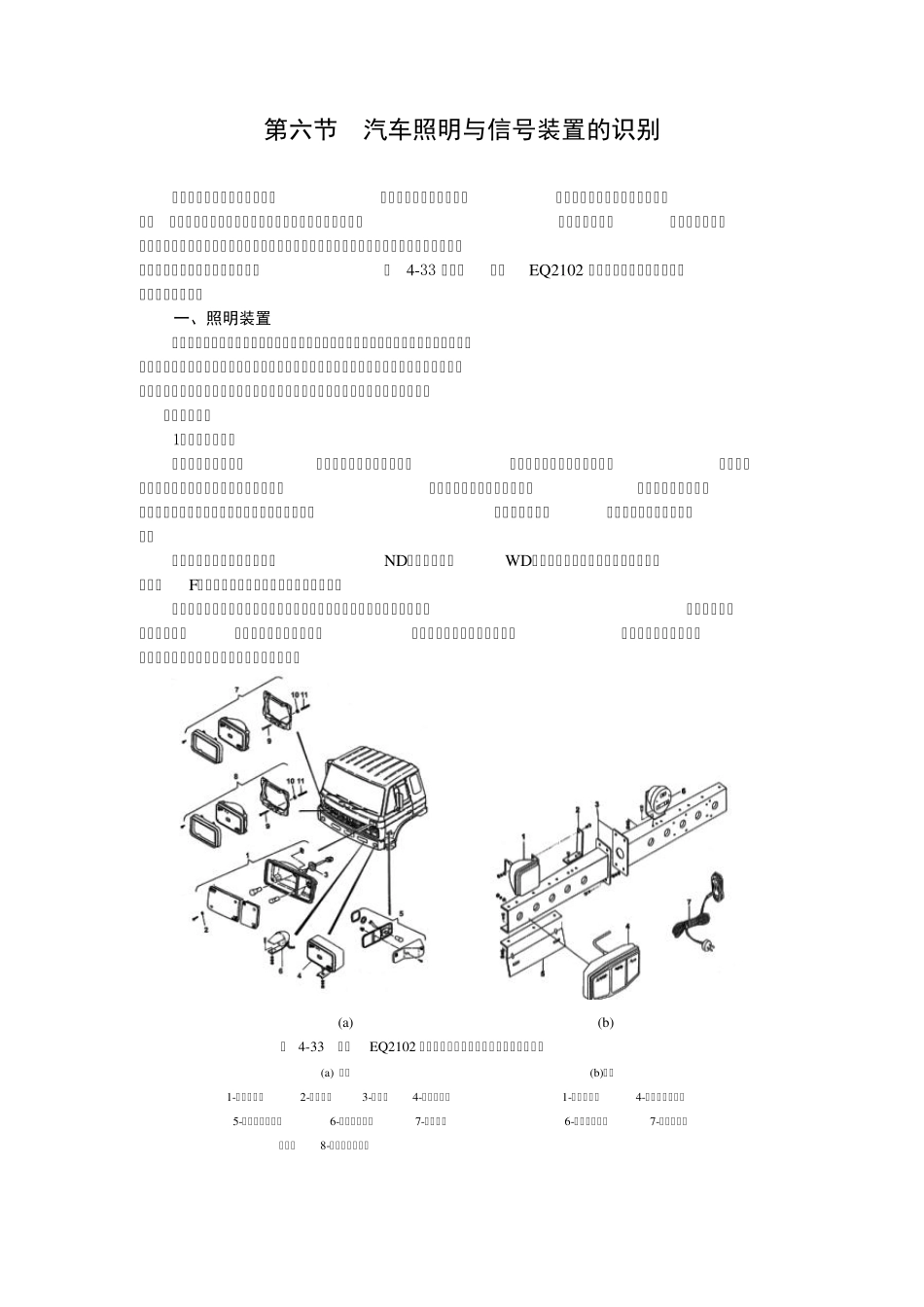

第六节 汽车照明与信号装置的识别 为了保证汽车夜间行驶安全,提高汽车平均行驶速度,在现代汽车上都装有各种照明装置。为引取其它车辆和行人的注意或指示本车的运行状况,保证行车安全,在现代汽车上也装有各种信号装置。汽车上的照明装置与信号装置,一般有照明灯、信号灯、灯光继电器、闪光器、电喇叭及报警装置等。如图4-33 所示为东风EQ2102 型越野汽车外部照明与信号灯的结构示意图。 一、照明装置 汽车上装有各种照明设备,且分为外部照明和内部照明。前照灯、雾灯、示宽灯、牌照灯等是常用的外部照明装置;顶灯、仪表灯、车门灯、阅读灯等是最常用的内部照明装置。前照灯与其它灯相比具有特殊结构和功能。此外军车上还装有特殊用途的防空灯。 (一)前照灯 1.前照灯的分类 前照灯又叫前大灯,是汽车上的主要照明设备。前照灯分为二灯制和四灯制。二灯制前照灯每端一只对称地安装在汽车前两端,每只前照灯提供远光和近光;四灯制前照灯每端两只成对地对称安装在汽车前两端,每对前照灯中,一只提供远光,另一只提供近光或近、远光。 前照灯按安装方式分内装式(ND)和外装式(WD);按其灯光组型式分半封闭式和封闭式(F);按其形状分圆形、矩形和特殊形状。 半封闭式前照灯的配光镜靠卷曲反射镜边缘上的牙齿而紧固在反射镜上,两者之间垫有橡胶密封圈,灯泡从反射镜后端装入。当需要更换损坏的配光镜时,应撬开反射镜外缘的牙齿,安上新的配光镜后,再将牙齿弯回压紧。 (a) (b) 图 4-33 东风EQ2102 型越野汽车外部照明与信号灯结构示意图 (a) 前灯 (b)后灯 1-左前组合灯 2-塑料垫圈 3-密封圈 4-前雾灯总成 1-后雾灯总成 4-左后信号灯总成 5-左侧转向灯总成 6-前防空灯总成 7-前侧灯外 6-后防空灯总成 7-工作灯总成 侧总成 8-前侧灯内侧总成 封闭式前照灯俗称真空灯。其反射镜和配光镜玻璃制成一体,形成灯泡,里面充以惰性气体。灯丝直接焊在反射镜底座上,反射镜的反射面经真空镀铝。这种结构的优点是可以完全避免反射镜被污染以及遭受大气的影响。其缺点是当灯丝烧坏后,需要更换整个总成。 2.前照灯的结构和识别 每只前照灯一般由反射镜、配光镜、灯泡、插座、灯壳等组成。如图 4-34 所示为圆形内装式前照灯示意图。 图 4 -3 4 圆形内装式前照灯 ( 1)灯泡:灯泡是汽车照明的光源,有普通灯泡和卤钨灯泡两种,如图 4-35 所示。灯丝均用熔点高发光强的钨丝制成。 为满足汽车的防眩...
