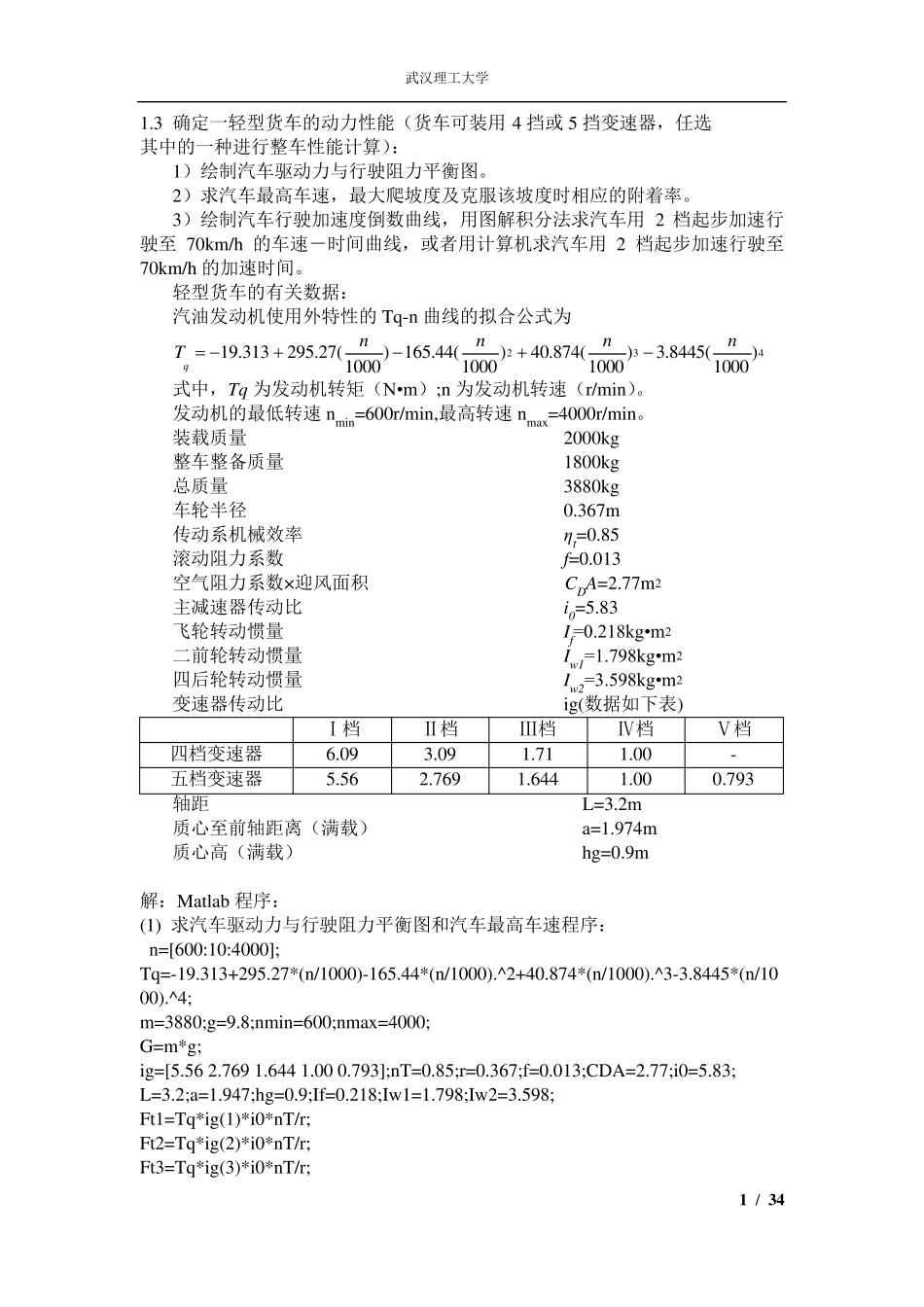

武汉理工大学 1 / 34 1.3 确定一轻型货车的动力性能（货车可装用 4 挡或 5 挡变速器，任选 其中的一种进行整车性能计算）： 1）绘制汽车驱动力与行驶阻力平衡图。 2）求汽车最高车速，最大爬坡度及克服该坡度时相应的附着率。 3）绘制汽车行驶加速度倒数曲线，用图解积分法求汽车用 2 档起步加速行驶至 70km/h 的车速－时间曲线，或者用计算机求汽车用 2 档起步加速行驶至70km/h 的加速时间。 轻型货车的有关数据： 汽油发动机使用外特性的 Tq-n 曲线的拟合公式为 23419.313295.27() 165.44()40.874()3.8445()1000100010001000qnnnnT   式中，Tq 为发动机转矩（N•m）;n 为发动机转速（r/min）。 发动机的最低转速 nmin=600r/min,最高转速 nmax=4000r/min。 装载质量 2000kg 整车整备质量 1800kg 总质量 3880kg 车轮半径 0.367m 传动系机械效率 ηt=0.85 滚动阻力系数 f=0.013 空气阻力系数×迎风面积 CDA=2.77m2 主减速器传动比 i0=5.83 飞轮转动惯量 If=0.218kg•m2 二前轮转动惯量 Iw 1=1.798kg•m2 四后轮转动惯量 Iw 2=3.598kg•m2 变速器传动比 ig(数据如下表) Ⅰ档 Ⅱ档 Ⅲ档 Ⅳ档 Ⅴ档 四档变速器 6.09 3.09 1.71 1.00 - 五档变速器 5.56 2.769 1.644 1.00 0.793 轴距 L=3.2m 质心至前轴距离（满载） a=1.974m 质心高（满载） hg=0.9m 解：Matlab 程序： (1) 求汽车驱动力与行驶阻力平衡图和汽车最高车速程序： n=[600:10:4000]; Tq=-19.313+295.27*(n/1000)-165.44*(n/1000).^2+40.874*(n/1000).^3-3.8445*(n/1000).^4; m=3880;g=9.8;nmin=600;nmax=4000; G=m*g; ig=[5.56 2.769 1.644 1.00 0.793];nT=0.85;r=0.367;f=0.013;CDA=2.77;i0=5.83; L=3.2;a=1.947;hg=0.9;If=0.218;Iw1=1.798;Iw2=3.598; Ft1=Tq*ig(1)*i0*nT/r; Ft2=Tq*ig(2)*i0*nT/r; Ft3=Tq*ig(3)*i0*nT/r; 武汉理工大学 2 / 34 Ft4=Tq*ig(4)*i0*nT/r; Ft5=Tq*ig(5)*i0*nT/r; ua1=0.377*r*n/ig(1)/i0; ua2=0.377*r*n/ig(2)/i0; ua3=0.377*r*n/ig(3)/i0; ua4=0.377*r*n/ig(4)/i0; ua5=0.377*r*n/ig(5)/i0; ua=[0:5:120]; Ff=G*f; Fw=CDA*ua.^2/21.15; Fz=Ff+Fw; plot(ua1,Ft1,ua2,Ft2,ua3,Ft3,ua4,Ft4,ua5,Ft5,ua,Fz); title('驱动力-行驶阻力平衡图'); xlabel('ua(km/s)'); ylabel('Ft(N)'); gtext('Ft1'),gtext('Ft2'),gtext('Ft3'),...
