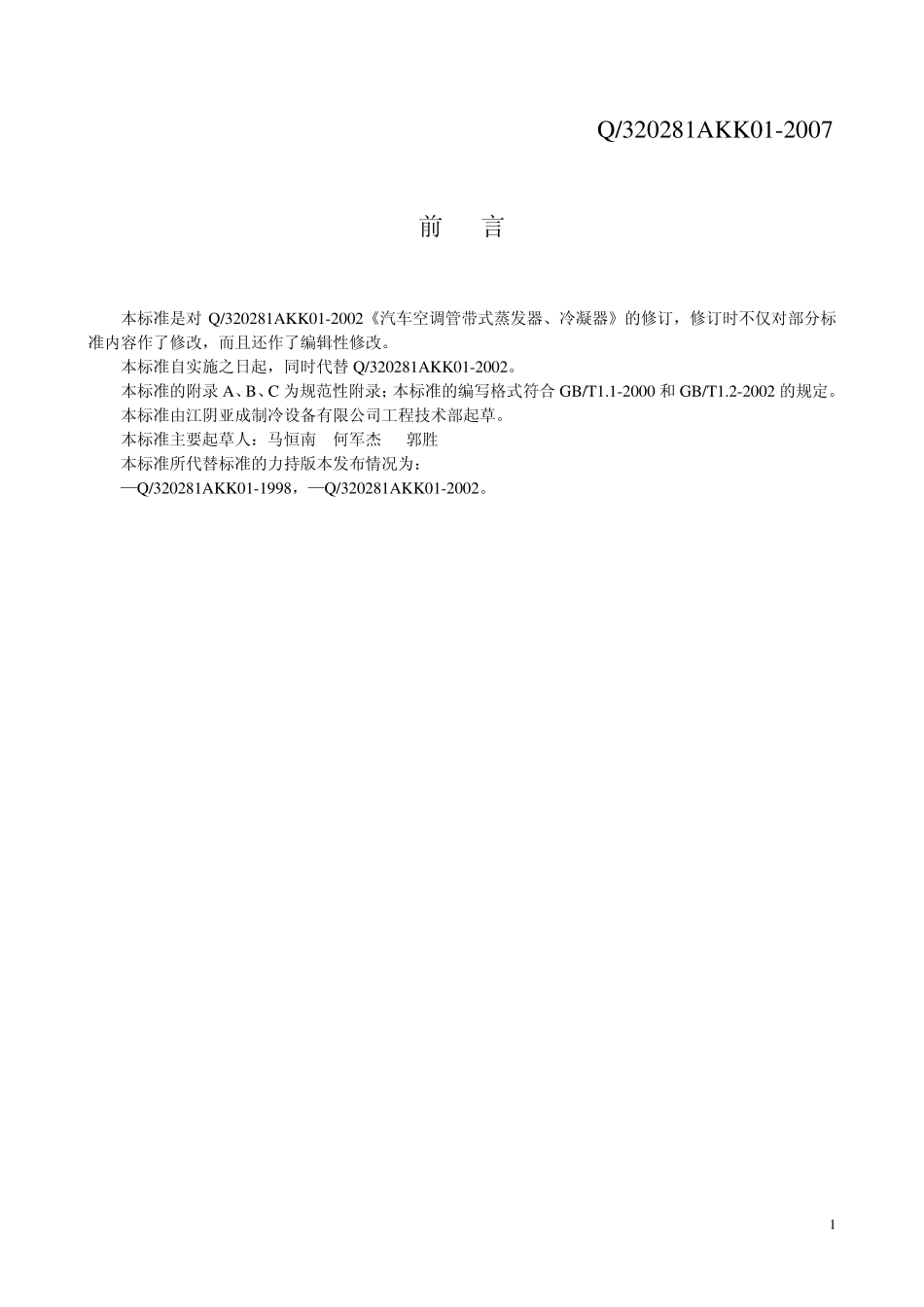

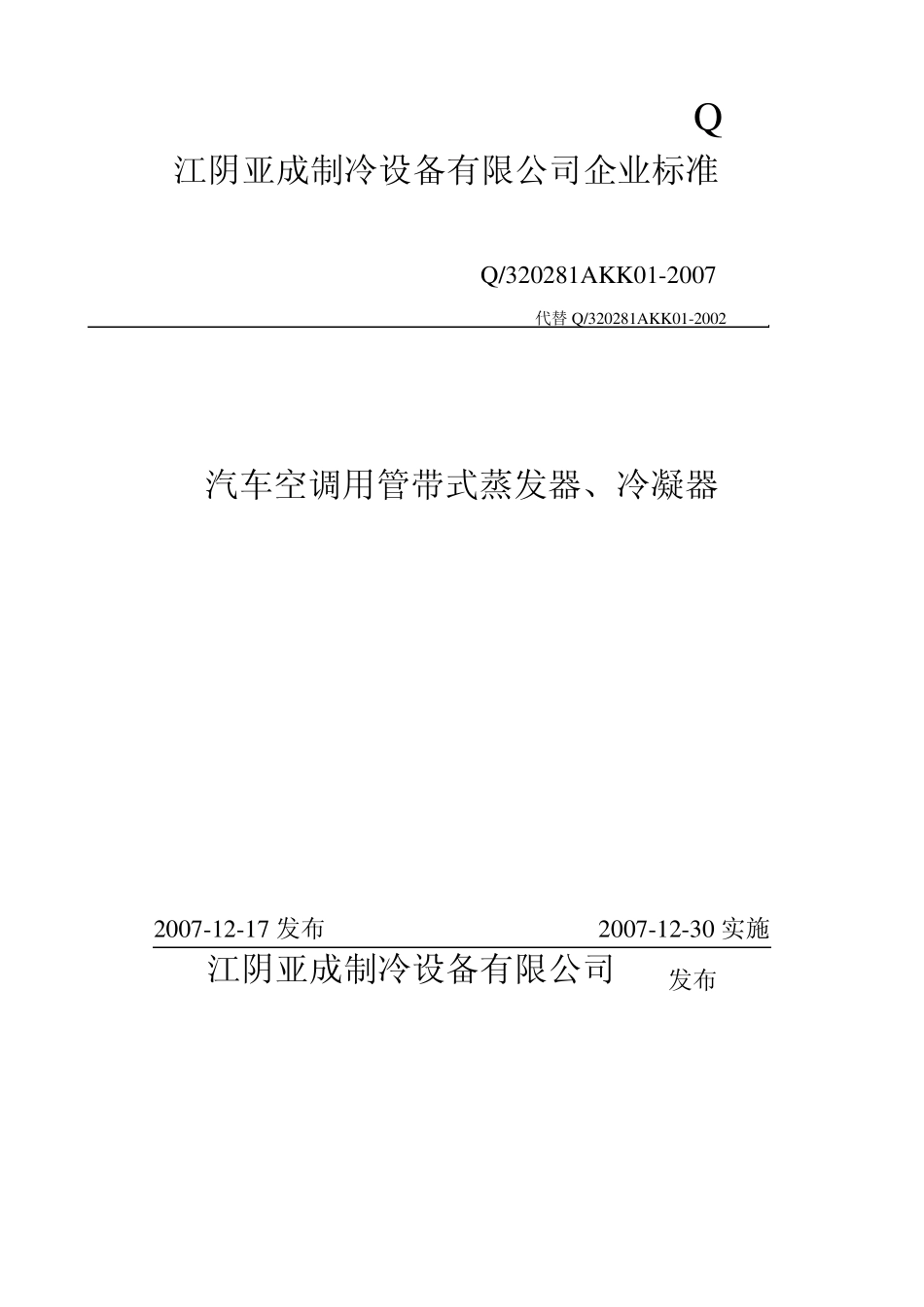

Q 江阴亚成制冷设备有限公司企业标准 Q /320281A K K 01-2007 代替Q /320281A K K 01-2002 汽车空调用管带式蒸发器、冷凝器 2007-12-17 发布 2007-12-30 实施 江阴亚成制冷设备有限公司 发布 1 Q/320281AKK01-2007 前 言 本标准是对Q/320281AKK01-2002《汽车空调管带式蒸发器、冷凝器》的修订，修订时不仅对部分标准内容作了修改，而且还作了编辑性修改。 本标准自实施之日起，同时代替Q/320281AKK01-2002。 本标准的附录A、B、C 为规范性附录；本标准的编写格式符合GB/T1.1-2000 和GB/T1.2-2002 的规定。 本标准由江阴亚成制冷设备有限公司工程技术部起草。 本标准主要起草人：马恒南 何军杰 郭胜 本标准所代替标准的力持版本发布情况为： —Q/320281AKK01-1998，—Q/320281AKK01-2002。 2 Q/320281AKK01-2007 汽车空调用管带式蒸发器、冷凝器 1 范围 本标准规定了汽车空调用铝制管带式蒸发器、冷凝器（统称换热器）的产品分类要求、试验方法、检验规则、标志、包装、贮存等。 本标准适用于本公司生产的各种规格的汽车空调用铝制管带式换热器（以下简称换热器）。 2 规范性引用文件 下列文件所包含的条款，通过在本文件中引用而构成本文件的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本文件，然而，鼓励根据本文件达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本文件。 QC/T 657-2000 汽车空调制冷装置试验方法 JIS D 1601-1995 汽车零部件振动试验方法 JIS Z 2371-2000 盐雾试验方法 3 术语 3.1 冷凝器标准方位 扁管沿水平方向、产品迎风面垂直于水平的位置。冷凝器的名义换热量是在这一位置上确立和测量。 3.2 蒸发器标准方位 扁管沿垂直方向、产品迎风面垂直于水平的位置。蒸发器的名义换热量是在这一位置上确立和测量。 3.3 系列产品 换热器所用的扁管材料、结构、尺寸相同，且翅片的材料、结构、尺寸相同的产品。 4 产品分类 4.1 产品的型式 产品的型式为铝制管带式，由挤制铝扁管和翅片钎焊而成。 4 .2 型号 4 .2 .1 型号表示法 扁管厚度。厚度为5的可以不写。翅片高度。用阿拉伯数字表示，单位：扁管宽度。用阿拉伯数字表示，单位产品主称代号。冷凝器用"，蒸发器用"顺序号。用阿拉伯数字1、2、3、等表示。改型序号。用大写字母、 、 等表示, 不标。 3 Q...
