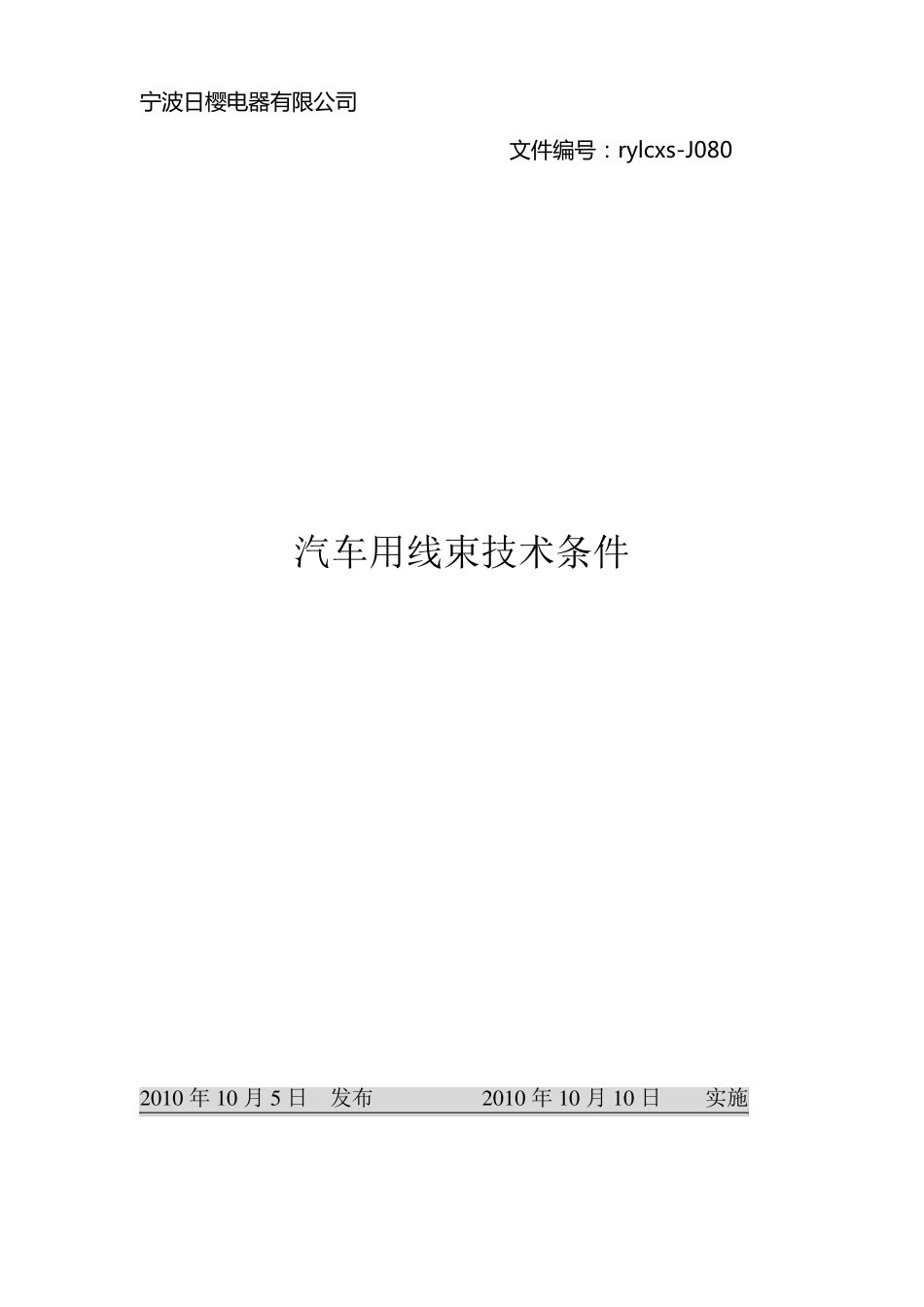

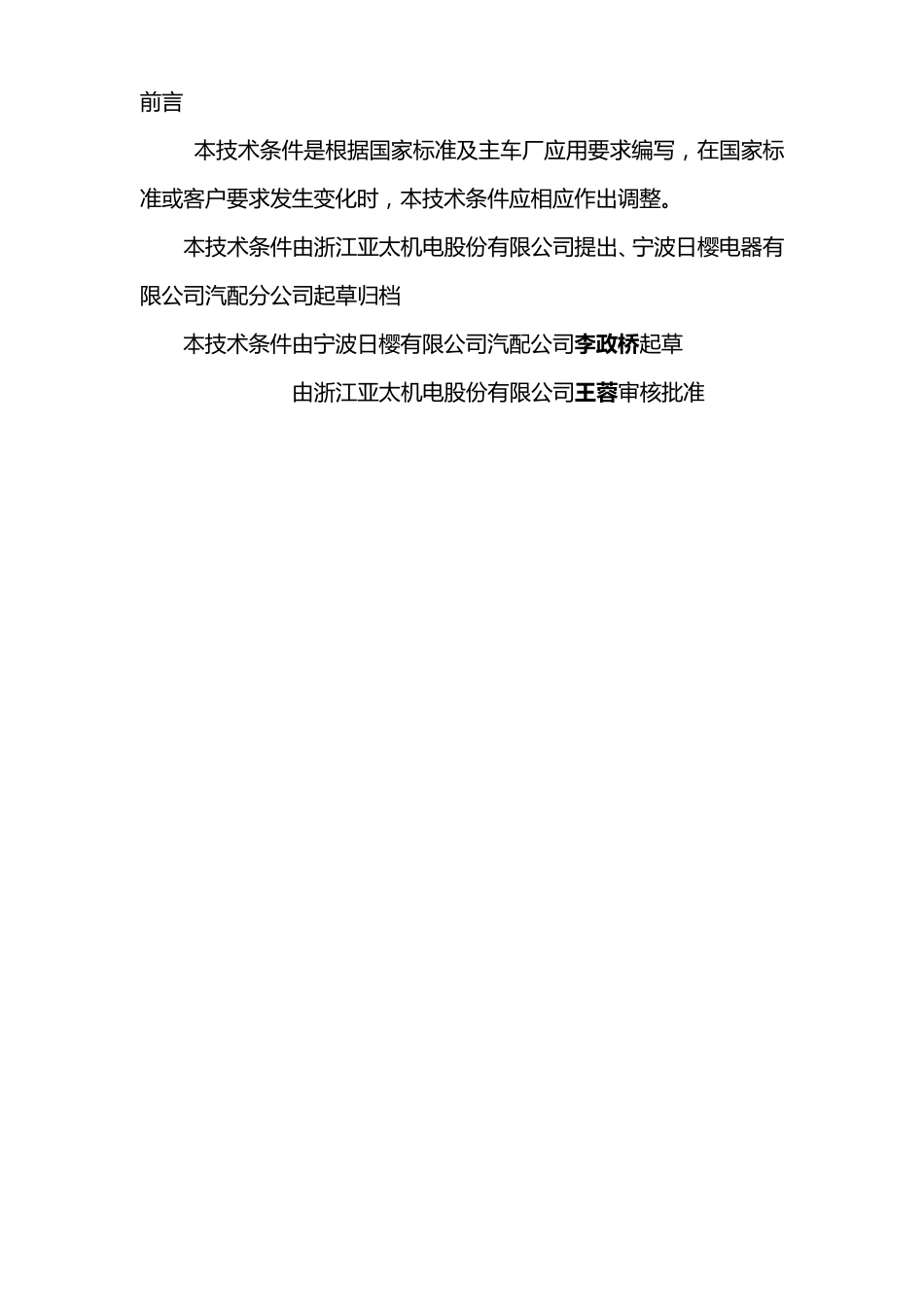

宁 波 日 樱 电 器 有 限 公 司 文 件编号：rylcxs-J080 汽车用线束技术条件 2 0 1 0 年 1 0 月 5 日 发布 2 0 1 0 年 1 0 月 1 0 日 实施 前 言 本 技 术 条 件 是 根 据 国 家 标 准 及 主 车 厂 应 用 要 求 编 写 ， 在 国 家 标准 或 客 户 要 求 发 生 变 化 时 ， 本 技 术 条 件 应 相 应 作 出 调 整 。 本 技 术 条 件 由 浙 江 亚 太 机 电 股 份 有 限 公 司 提 出 、宁波日樱电 器有限 公 司 汽配分公 司 起草归档 本 技 术 条 件 由 宁波日樱有 限 公 司 汽配公 司 李 政桥起草 由 浙 江 亚 太 机 电 股 份 有 限 公 司 王蓉审核批准 一 、 适 用 范 围 本 技 术 条 件 适 用 于 本 公 司 （ 宁 波 日 樱 电 器 有 限 公 司 ） 生 产 的 汽 车用 线 束 的 生 产 、试 验 方 法 、检 验 规 则 、标 志 、包 装 、储 存 等 。 二 、 引 用 文 件 QC730-2005 汽 车 用 薄 壁 低 压 电 线 QC 417.1-5-2001 汽 车 用 线 束 接 插 件 QC 29106-2004 汽 车 低 压 线 束 技 术 条 件 GB13594-2003 机 动 和 挂 车 防 抱 制 动 性 能 试 验 方 法 JJG4 钢 卷 尺 GB11121 汽 油 机 油 三 、 要 求 3.1 干 线 线 束 外 护 管 的 长 度 不 宜 小 于100mm,并 且 为 了 便 于 测 量 及制 作 应 为 10 的 倍 数 为 佳 。 3.2 支 线 长 度 不 宜 小 于 30mm,节 点 与 分 支 点 之 间 不 宜 小 于 20mm 3.3 对 于 ABS 护 套 线 束 ， 外 套 波 纹 管 的 直 径 应 符 合 下 列 规 定 ： 护 套 线 线 缆 根 数 波 纹 管 内 径 波 纹 管 外 径 备 注 单 根 2、3 芯 护 套 线 8 ≤12.5 双 根 2、3 芯 护 套 线 12 ≤20 三 根 和 4 根 护 套 线 16 ≤22 5-6 护 套 线 18 ≤25 7-8 护 套 线 25 ≤30 3.4 线 束 未 注 公 差 应 符 合 下 表 ： 电 线 基 本 尺 寸 极 限 偏 差 干 线 支 线 保 护 套 管 ≤200 +20 -10 +20 -10 +10 -5 ＞ 200-500 +25 -10 +30 -10 +10 -5 ＞ ...
