汽车线束材料全分析

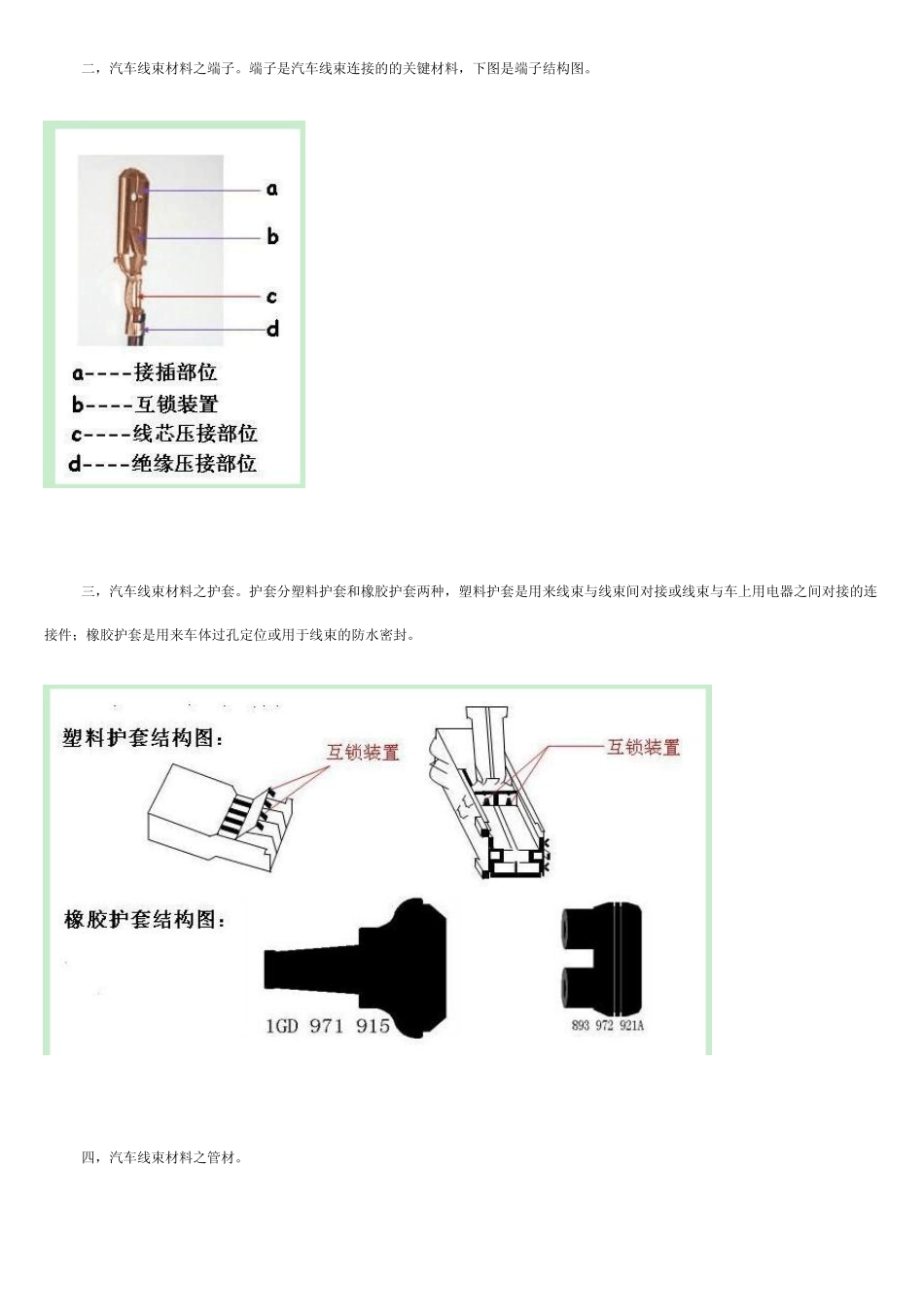

汽车线束是汽车电路的网络主体，连接汽车的各部分电子元器件并使之发挥功能，作用重大，素有汽车血管之称。汽车线束设计思想以及其生产制造流程，浩智电子在多篇文章均有分析提及。但在汽车线束材料选取这一方面，还鲜有文章作比较细致的分析。原材料选取是线束生产的第一步，其选取好坏与否直接关系到汽车线束的质量。所以，对汽车线束材料有一定的了解，是很有必要的。汽车线束材料主要包括电线、端子、护套，胶带，PVC管等，以及一些辅助性材料，如：包装物，防护材料等等。 一，汽车线束材料之电线 电线最常用的材料有：QBV，QVR，AVS，AVSS等，它们是构成汽车线束的主要材料。很多朋友对这些称谓或许并不了解，这里只举出一个例子。QBVV电线的含义： Q代表公路车辆用电线，B代表薄壁绝缘，VV指的是聚氯乙烯绝缘，聚氯乙烯护套。 二，汽车线束材料之端子。端子是汽车线束连接的的关键材料，下图是端子结构图。 三，汽车线束材料之护套。护套分塑料护套和橡胶护套两种，塑料护套是用来线束与线束间对接或线束与车上用电器之间对接的连接件；橡胶护套是用来车体过孔定位或用于线束的防水密封。 四，汽车线束材料之管材。 管材对线束起着保护、防水作用，同时也能起到减震降低噪音的作用。管材一般有 PVC 管，波纹管，热缩管，硅胶管等等。管类材料一般被用在汽车湿区，也就是工作环境恶劣的地方，如发动机仓、底盘等。热缩管分为单壁热缩管和双壁热缩管，单壁热缩管一般用于接地端子或中压端子的绝缘保护，双壁热缩管主要用于安装在湿区的线束的接点绝缘防水。 五，汽车线束材料之胶带。 线束用胶带分为布基胶带，塑基胶带，绒布胶带，纸胶带等，几乎每种线束都会用到这种材料。作用为绝缘、保护、防水、减震隔音、标记点、线束成捆等等。 六，其他汽车线束材料。 上述的 5 种都是构成线束本身的材料，除此之外，还有一些辅助性的材料。比如说：包装用的包装箱、塑料袋，包扎压接后半成品用的塑料片、乳胶圈、套筒，分装后半成品装箱时用的隔离档板，等等。这些线束材料在生产过程中也起到很大的防护作用，我们需要熟知每道线束加工的每一道流程，才能够选择最佳的材料，保证所选用的线束材料能发挥其最大的作用。 汽车线束 汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。线束是指由铜材冲制而成的接触件端子（连接器）与电线电缆压接后，外面再塑压绝缘体或外加金属壳体等，以线束捆扎形成连接电路的组件。线束...
