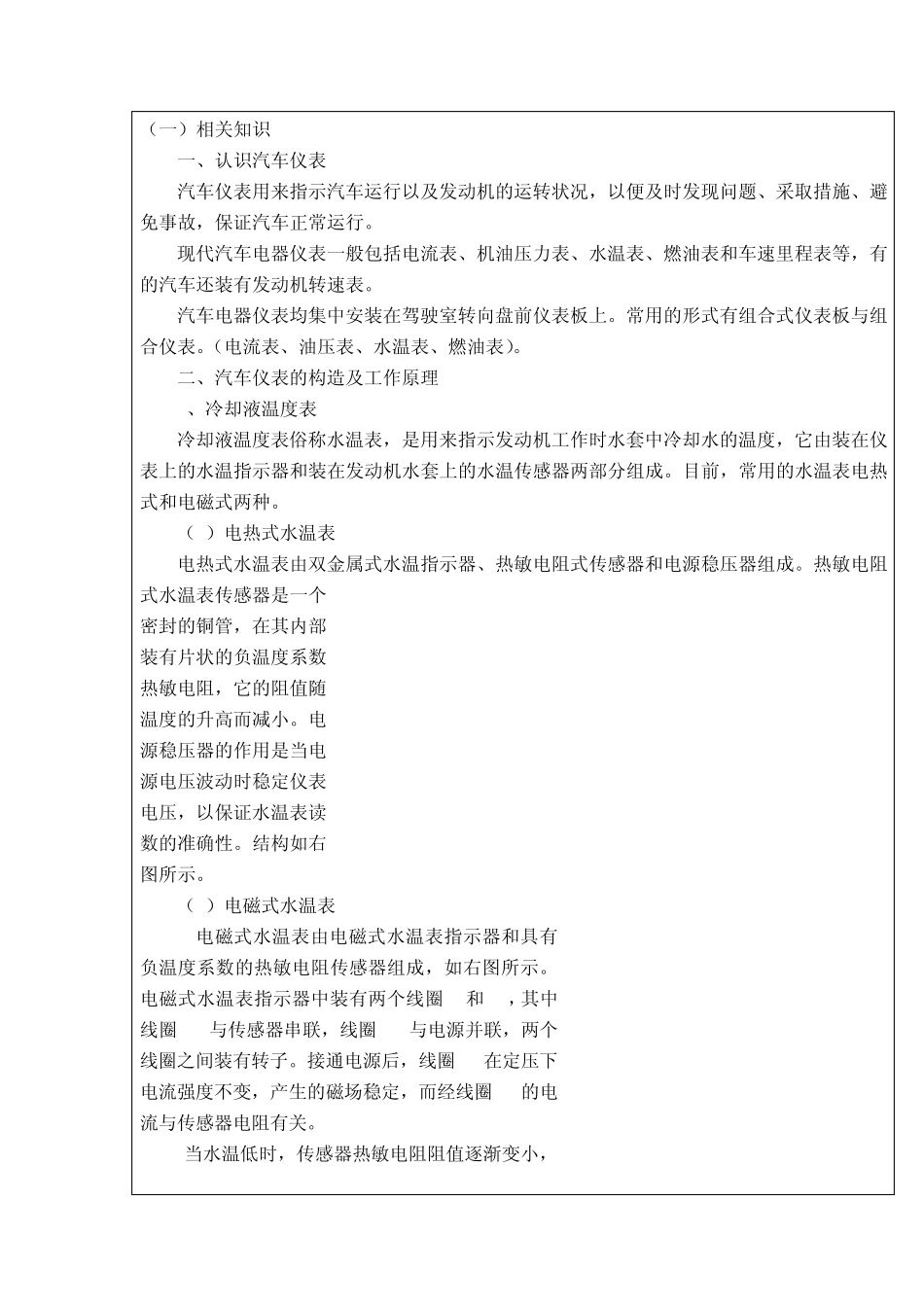

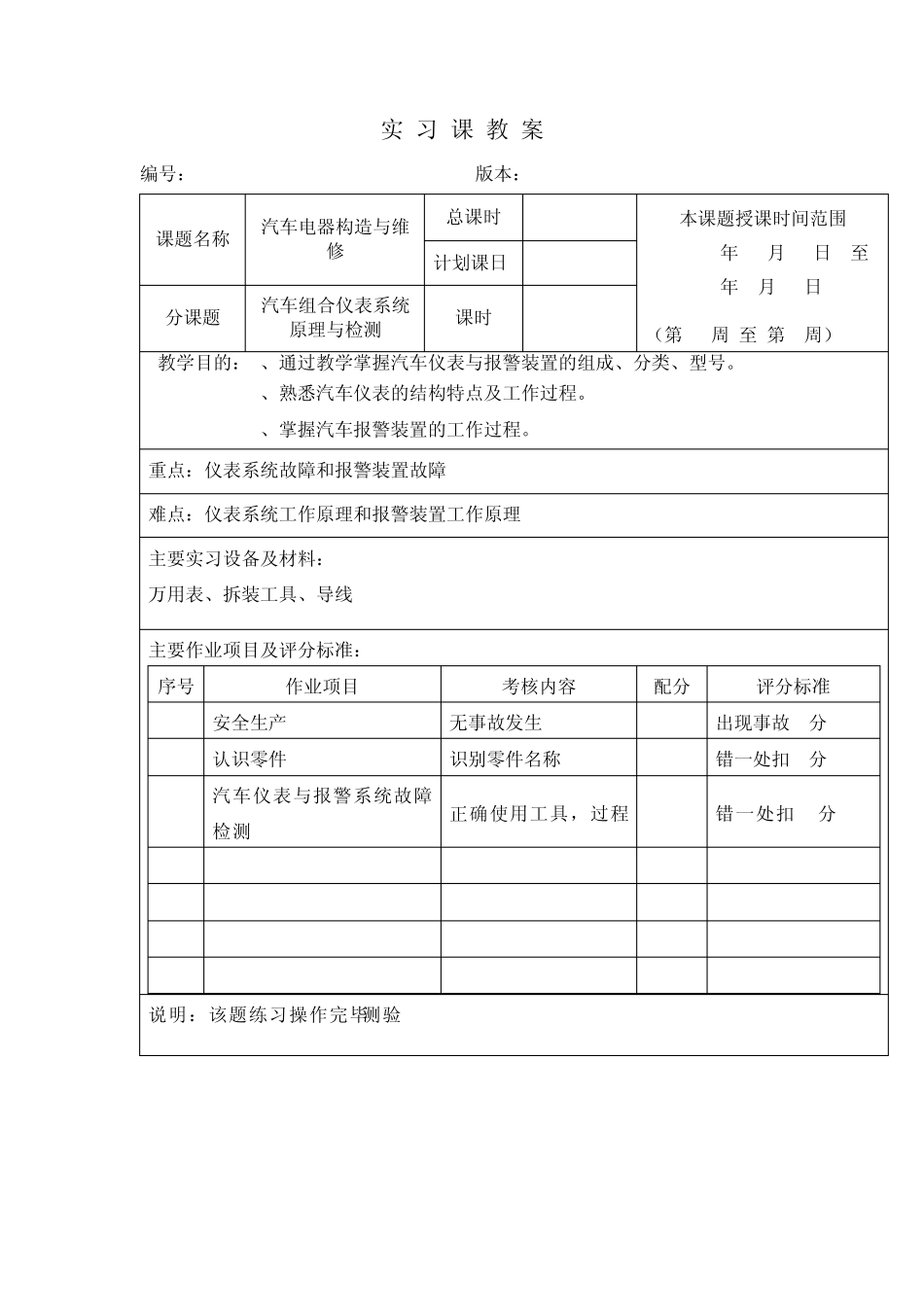

实 习 课 教 案 编号：GJQD-0505-01 版本：A/O 课题名称 汽车电器构造与维修 总课时 180 本课题授课时间范围 年 月 日 至 年 月 日 （第 周 至 第 周） 计划课日 30 分课题 汽车组合仪表系统原理与检测 课时 30 教学目的：1、通过教学掌握汽车仪表与报警装置的组成、分类、型号。 2、熟悉汽车仪表的结构特点及工作过程。 3、掌握汽车报警装置的工作过程。 重点：仪表系统故障和报警装置故障 难点：仪表系统工作原理和报警装置工作原理 主要实习设备及材料： 万用表、拆装工具、导线 主要作业项目及评分标准： 序号 作业项目 考核内容 配分 评分标准 1 安全生产 无事故发生 10 出现事故 0分 2 认识零件 识别零件名称 10 错一处扣 2分 3 汽车仪表与报警系统故障检测 正确使用工具，过程 80 错一处扣10分 4 5 6 7 说明：该题练习操作完毕,测验 （一）相关知识 一、认识汽车仪表 汽车仪表用来指示汽车运行以及发动机的运转状况，以便及时发现问题、采取措施、避免事故，保证汽车正常运行。 现代汽车电器仪表一般包括电流表、机油压力表、水温表、燃油表和车速里程表等，有的汽车还装有发动机转速表。 汽车电器仪表均集中安装在驾驶室转向盘前仪表板上。常用的形式有组合式仪表板与组合仪表。（电流表、油压表、水温表、燃油表）。 二、汽车仪表的构造及工作原理 1、冷却液温度表 冷却液温度表俗称水温表，是用来指示发动机工作时水套中冷却水的温度，它由装在仪表上的水温指示器和装在发动机水套上的水温传感器两部分组成。目前，常用的水温表电热式和电磁式两种。 （1）电热式水温表 电热式水温表由双金属式水温指示器、热敏电阻式传感器和电源稳压器组成。热敏电阻 式水温表传感器是一个 密封的铜管，在其内部 装有片状的负温度系数 热敏电阻，它的阻值随 温度的升高而减小。电 源稳压器的作用是当电 源电压波动时稳定仪表 电压，以保证水温表读 数的准确性。结构如右 图所示。 （2）电磁式水温表 电磁式水温表由电磁式水温表指示器和具有负温度系数的热敏电阻传感器组成，如右图所示。电磁式水温表指示器中装有两个线圈L1和 L2，其中线圈 L1与传感器串联，线圈 L2与电源并联，两个线圈之间装有转子。接通电源后，线圈 L2在定压下电流强度不变，产生的磁场稳定，而经线圈 L1的电流与传感器电阻有关。 当水温低时，传感器热敏电阻阻值逐渐变小，线圈L1...
