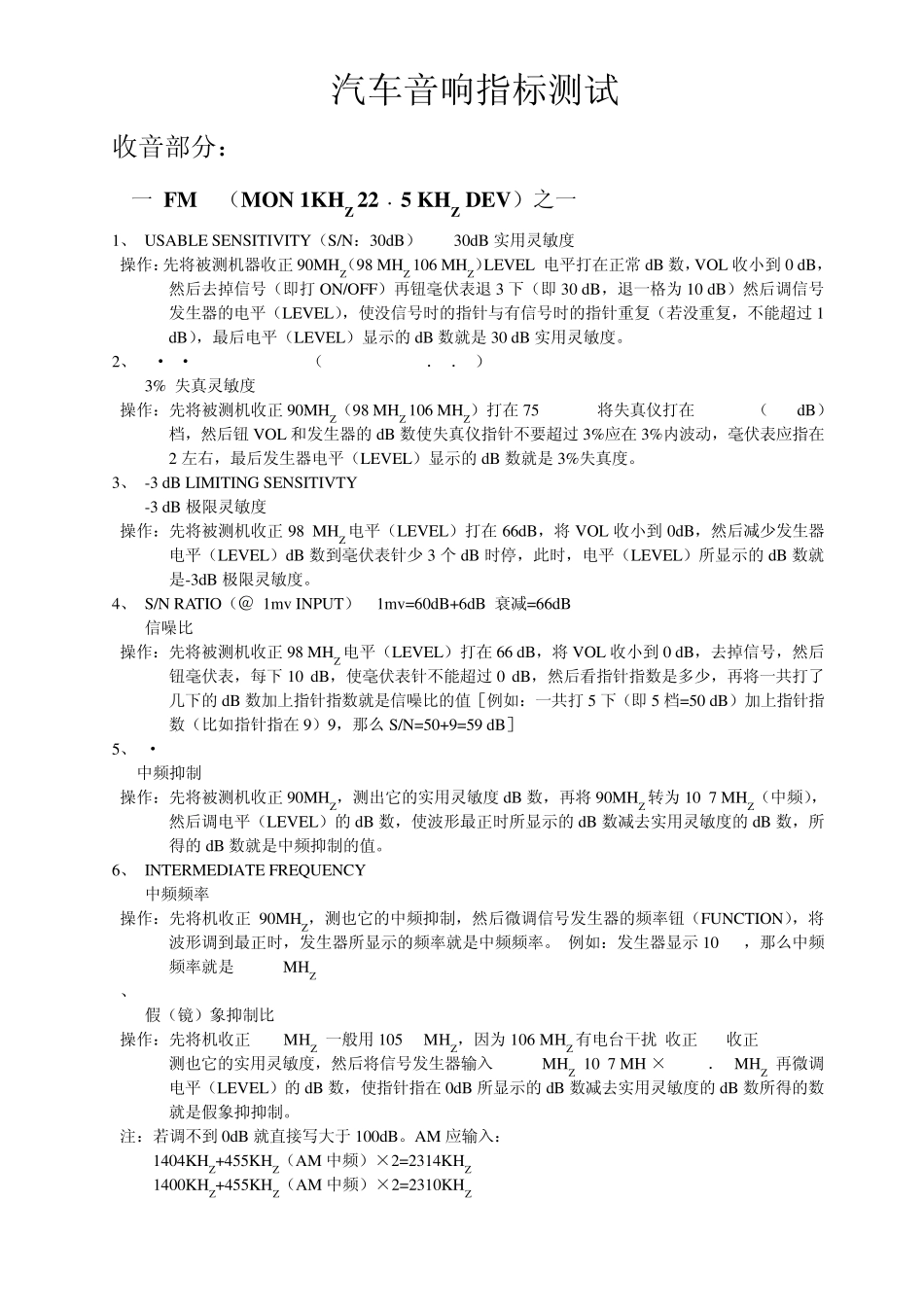

汽车音响指标测试 收音部分： 一 FM （MON 1KHZ 22﹒5 KHZ DEV）之一 1、 USABLE SENSITIVITY（S/N：30dB） 30dB 实用灵敏度 操作：先将被测机器收正90MHZ（98 MHZ 106 MHZ）LEVEL 电平打在正常dB 数，VOL 收小到0 dB，然后去掉信号（即打ON/OFF）再钮毫伏表退3 下（即30 dB，退一格为10 dB）然后调信号发生器的电平（LEVEL），使没信号时的指针与有信号时的指针重复（若没重复，不能超过1 dB），最后电平（LEVEL）显示的dB 数就是30 dB 实用灵敏度。 2、 I·H·F SENSITIVITV（75KHZ DEV 3%T．H．D） 3% 失真灵敏度 操作：先将被测机收正90MHZ（98 MHZ 106 MHZ）打在75 KHZ DEV将失真仪打在DIS 10%（-20 dB）档，然后钮VOL 和发生器的dB 数使失真仪指针不要超过3%应在3%内波动，毫伏表应指在2 左右，最后发生器电平（LEVEL）显示的dB 数就是3%失真度。 3、 -3 dB LIMITING SENSITIVTY -3 dB 极限灵敏度 操作：先将被测机收正98 MHZ 电平（LEVEL）打在66dB，将VOL 收小到0dB，然后减少发生器电平（LEVEL）dB 数到毫伏表针少 3 个 dB 时停，此时，电平（LEVEL）所显示的dB 数就是-3dB 极限灵敏度。 4、 S/N RATIO（＠ 1mv INPUT） 1mv=60dB+6dB 衰减=66dB 信噪比 操作：先将被测机收正98 MHZ 电平（LEVEL）打在66 dB，将VOL 收小到0 dB，去掉信号，然后钮毫伏表，每下10 dB，使毫伏表针不能超过0 dB，然后看指针指数是多少，再将一共打了几下的dB 数加上指针指数就是信噪比的值［例如：一共打5 下（即5 档=50 dB）加上指针指数（比如指针指在9）9，那么 S/N=50+9=59 dB］ 5、I·F REJECTION 中频抑制 操作：先将被测机收正90MHZ，测出它的实用灵敏度dB 数，再将90MHZ 转为10.7 MHZ（中频），然后调电平（LEVEL）的dB 数，使波形最正时所显示的dB 数减去实用灵敏度的dB 数，所得的dB 数就是中频抑制的值。 6、 INTERMEDIATE FREQUENCY 中频频率 操作：先将机收正90MHZ，测也它的中频抑制，然后微调信号发生器的频率钮（FUNCTION），将波形调到最正时，发生器所显示的频率就是中频频率。[例如：发生器显示10.69，那么中频频率就是10.69 MHZ] 7、 IMAGE REJECTION RATIO 假（镜）象抑制比 操作：先将机收正106 MHZ[一般用105.9 MHZ，因为106 MHZ 有电台干扰]收正[AM收正1400KHZ]测也它的实用灵敏度，然后将信号发生器输入 127.3...
