汽轮发电机组技术协议

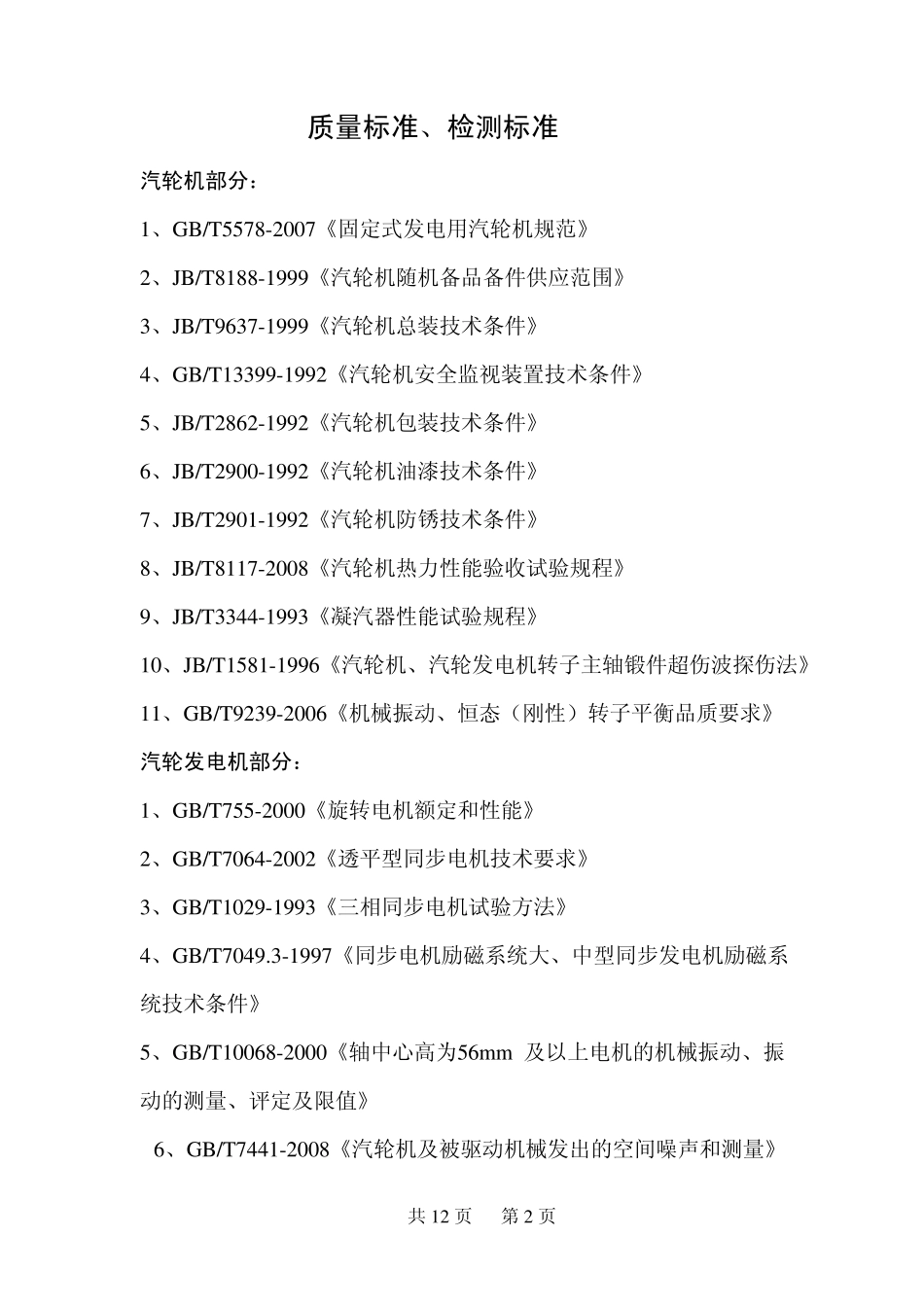

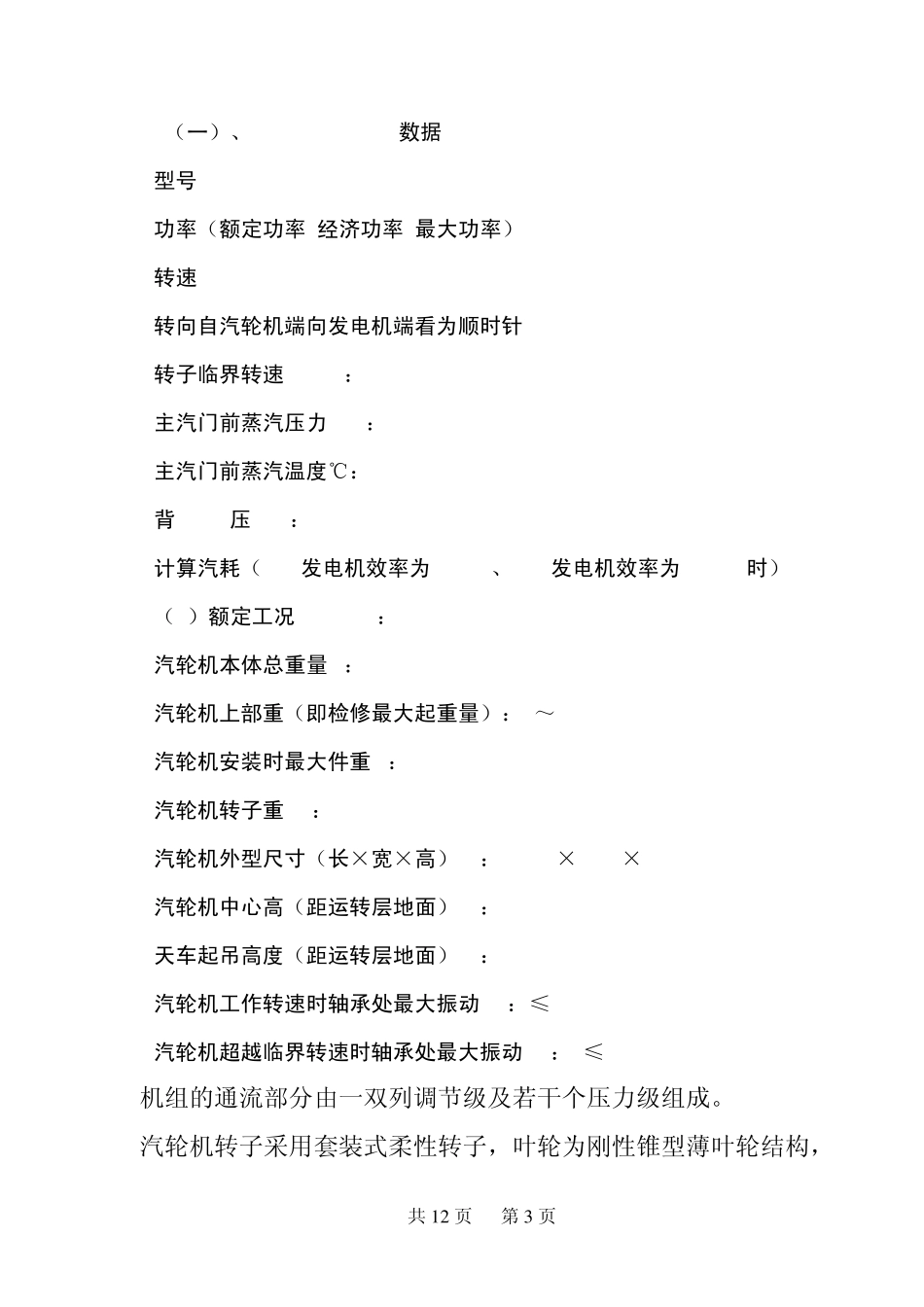

共1 2 页 第1 页 6000kw／h背压式汽轮发电机组 技 术 协 议 需方： 供方： 共12 页 第2 页 质量标准、检测标准 汽轮机部分： 1、GB/T5578-2007《固定式发电用汽轮机规范》 2、JB/T8188-1999《汽轮机随机备品备件供应范围》 3、JB/T9637-1999《汽轮机总装技术条件》 4、GB/T13399-1992《汽轮机安全监视装置技术条件》 5、JB/T2862-1992《汽轮机包装技术条件》 6、JB/T2900-1992《汽轮机油漆技术条件》 7、JB/T2901-1992《汽轮机防锈技术条件》 8、JB/T8117-2008《汽轮机热力性能验收试验规程》 9、JB/T3344-1993《凝汽器性能试验规程》 10、JB/T1581-1996《汽轮机、汽轮发电机转子主轴锻件超伤波探伤法》 11、GB/T9239-2006《机械振动、恒态（刚性）转子平衡品质要求》 汽轮发电机部分： 1、GB/T755-2000《旋转电机额定和性能》 2、GB/T7064-2002《透平型同步电机技术要求》 3、GB/T1029-1993《三相同步电机试验方法》 4、GB/T7049.3-1997《同步电机励磁系统大、中型同步发电机励磁系 统技术条件》 5、GB/T10068-2000《轴中心高为56m m 及以上电机的机械振动、振 动的测量、评定及限值》 6、GB/T7441-2008《汽轮机及被驱动机械发出的空间噪声和测量》 共1 2 页 第3 页 （一）、B6-3.43/0.981数据 型号B6-3.43/0.981 功率（额定功率=经济功率=最大功率）Kw 6000 转速r/min 3000 转向自汽轮机端向发电机端看为顺时针 转子临界转速r/min： 1850 主汽门前蒸汽压力Mpa： 3.43 主汽门前蒸汽温度℃： 435 背0.98压Mpa： 0.98 计算汽耗（3MW发电机效率为0.953、6MW发电机效率为0.965时） （1）额定工况Kg/kw.h： 14.48 汽轮机本体总重量t： 15.9 汽轮机上部重（即检修最大起重量）： ～4.5 t 汽轮机安装时最大件重t： 6.6 汽轮机转子重t ：1.48 汽轮机外型尺寸（长×宽×高）mm： 3923×2803×2515 汽轮机中心高（距运转层地面）mm： 750 天车起吊高度（距运转层地面）mm： 5000 汽轮机工作转速时轴承处最大振动 mm：≤0.025 汽轮机超越临界转速时轴承处最大振动 mm： ≤0.15 机组的通流部分由一双列调节级及若干个压力级组成。 汽轮机转子采用套装式柔性转子，叶轮为刚性锥型薄叶轮结构，共1 2 页 第4 页 叶轮间用汽封套筒隔开，套装转子时，可以用汽封套筒调准动静叶之间隙，叶轮和汽封套筒以一定过盈红套于轴上，它们于轴间装有轴向平键，以承受扭矩。 喷嘴...
