汽轮机安装方案

汽轮机安装方案_第1页
1/17
汽轮机安装方案_第2页
2/17
汽轮机安装方案_第3页
3/17

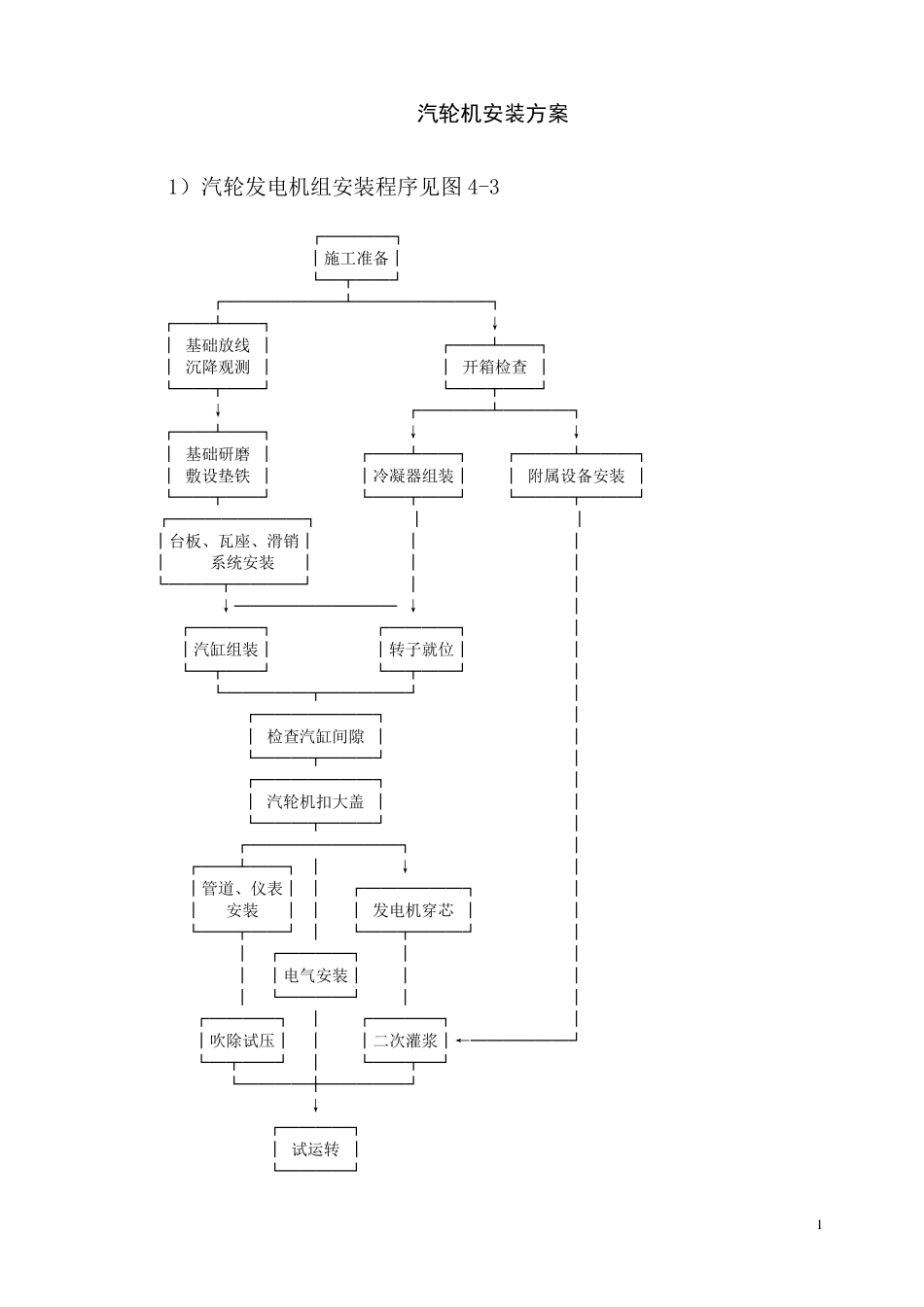

1 汽轮机安装方案 1) 汽轮发电机组安装程序见图4-3 ┌────┐ │施工准备│ └─┬──┘ ┌───────┴────────┐ ┌──┴──┐ ↓ │ 基础放线 │ ┌──┴──┐ │ 沉降观测 │ │ 开箱检查 │ └──┬──┘ └──┬──┘ ↓ ┌────┴────┐ ┌──┴──┐ ↓ ↓ │ 基础研磨 │ ┌──┴──┐ ┌───┴───┐ │ 敷设垫铁 │ │冷凝器组装│ │ 附属设备安装 │ └──┬──┘ └──┬──┘ └───┬───┘ ┌────────┐ │ │ │台板、瓦座、滑销│ │ │ │ 系统安装 │ │ │ └───┬────┘ │ │ ↓────────── ↓ │ ┌────┐ ┌────┐ │ │汽缸组装│ │转子就位│ │ └─┬──┘ └─┬──┘ │ └─────┬─────┘ │ ┌───────┐ │ │ 检查汽缸间隙 │ │ └───┬───┘ │ ┌───────┐ │ │ 汽轮机扣大盖 │ │ └───┬───┘ │ ┌─────────┐ │ ┌──┴──┐ │ ↓ │ │管道、仪表│ │ ┌──────┐ │ │ 安装 │ │ │ 发电机穿芯 │ │ └──┬──┘ │ └──┬───┘ │ │ ┌────┐ │ │ │ │电气安装│ │ │ │ └────┘ │ │ ┌────┐ │ ┌────┐ │ │吹除试压│ │ │二次灌浆│←──────┘ └─┬──┘ │ └──┬─┘ └────┼─────┘ ↓ ┌────┐ │ 试运转 │ └────┘ 2 汽轮发电机组安装程序图 图4-3 2) 基础验收、放线与沉降观测 ① 土建应提供的技术文件 a. 主要设备基础及构筑物的有关验收记录。 b. 混凝土标号及强度试验记录。 c. 建筑物和基础上的基准线与基准点。 d. 沉降观测记录。 ② 基础应具备的条件 a. 主辅机设备基础浇灌完毕,模板拆除,混凝土达到设计强度的•70%以 上,并 经 验收合 格 。 b. 所 交 付 主机辅机基础,混凝土表 面 应平 整 ,无 裂 纹 、孔 洞 、蜂 窝 、麻 面 、露 筋 等 现 象 。 c. 地 脚 螺 栓 孔 内 必 须 清 理 干 净 ,无 横 筋 杂 物等 ,孔 壁 的铅 垂 度误 差不 得 大 于 10mm。 d. 各 基础具有清 晰 准确 的中 心 线,厂房零米和运转层的...
