汽轮机检修方案

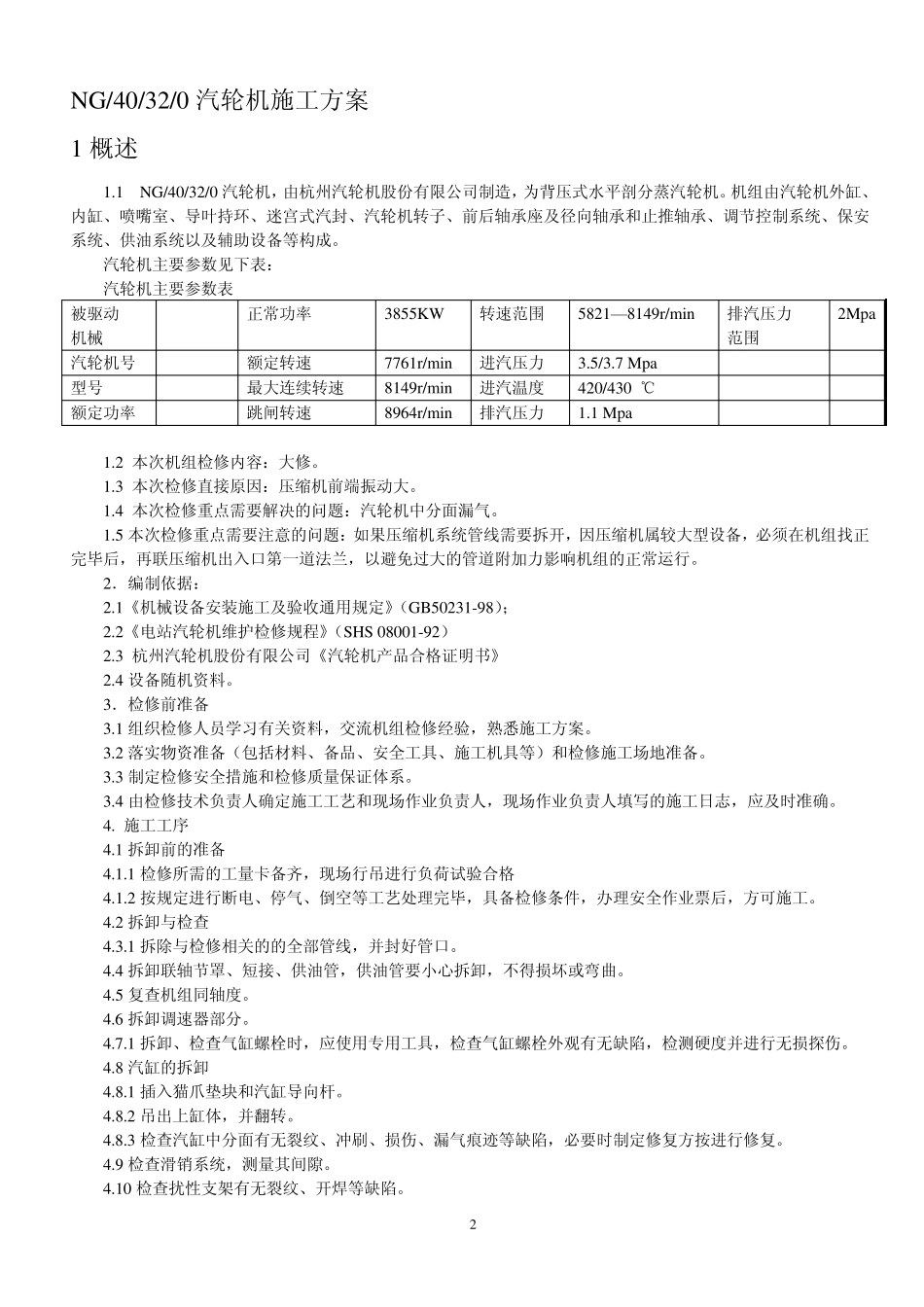

汽轮机检修方案_第1页
1/26
汽轮机检修方案_第2页
2/26
汽轮机检修方案_第3页
3/26
1 2 NG/40/32/0 汽轮机施工方案 1 概述 1.1 NG/40/32/0 汽轮机,由杭州汽轮机股份有限公司制造,为背压式水平剖分蒸汽轮机。机组由汽轮机外缸、内缸、喷嘴室、导叶持环、迷宫式汽封、汽轮机转子、前后轴承座及径向轴承和止推轴承、调节控制系统、保安系统、供油系统以及辅助设备等构成。 汽轮机主要参数见下表: 汽轮机主要参数表 被驱动 机械 正常功率 3855KW 转速范围 5821—8149r/min 排汽压力 范围 2Mpa 汽轮机号 额定转速 7761r/min 进汽压力 3.5/3.7 Mpa 型号 最大连续转速 8149r/min 进汽温度 420/430 ℃ 额定功率 跳闸转速 8964r/min 排汽压力 1.1 Mpa 1.2 本次机组检修内容:大修。 1.3 本次检修直接原因:压缩机前端振动大。 1.4 本次检修重点需要解决的问题:汽轮机中分面漏气。 1.5 本次检修重点需要注意的问题:如果压缩机系统管线需要拆开,因压缩机属较大型设备,必须在机组找正完毕后,再联压缩机出入口第一道法兰,以避免过大的管道附加力影响机组的正常运行。 2.编制依据: 2.1《机械设备安装施工及验收通用规定》(GB50231-98); 2.2《电站汽轮机维护检修规程》(SHS 08001-92) 2.3 杭州汽轮机股份有限公司《汽轮机产品合格证明书》 2.4 设备随机资料。 3.检修前准备 3.1 组织检修人员学习有关资料,交流机组检修经验,熟悉施工方案。 3.2 落实物资准备(包括材料、备品、安全工具、施工机具等)和检修施工场地准备。 3.3 制定检修安全措施和检修质量保证体系。 3.4 由检修技术负责人确定施工工艺和现场作业负责人,现场作业负责人填写的施工日志,应及时准确。 4. 施工工序 4.1 拆卸前的准备 4.1.1 检修所需的工量卡备齐,现场行吊进行负荷试验合格 4.1.2 按规定进行断电、停气、倒空等工艺处理完毕,具备检修条件,办理安全作业票后,方可施工。 4.2 拆卸与检查 4.3.1 拆除与检修相关的的全部管线,并封好管口。 4.4 拆卸联轴节罩、短接、供油管,供油管要小心拆卸,不得损坏或弯曲。 4.5 复查机组同轴度。 4.6 拆卸调速器部分。 4.7.1 拆卸、检查气缸螺栓时,应使用专用工具,检查气缸螺栓外观有无缺陷,检测硬度并进行无损探伤。 4.8 汽缸的拆卸 4.8.1 插入猫爪垫块和汽缸导向杆。 4.8.2 吊出上缸体,并翻转。 4.8.3 检查汽缸中分面有无裂纹、冲刷、损伤、漏气痕迹等缺陷,必要时制定修复方按进行修复。 4.9 检查滑销系...
