沉井施工方案(工作井、接收井)

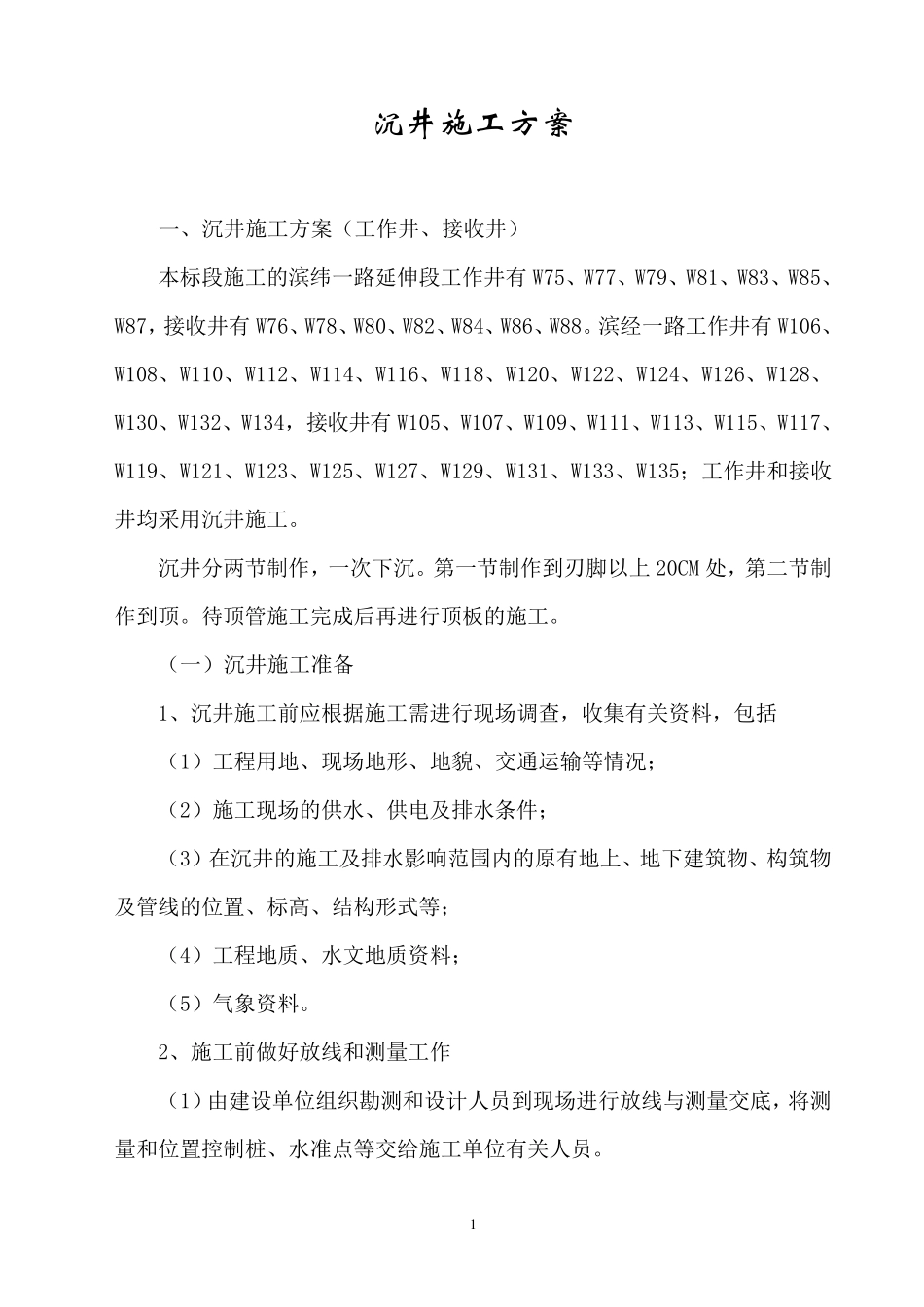

1 沉 井 施 工 方 案 一、沉井施工方案（工作井、接收井） 本标段施工的滨纬一路延伸段工作井有 W75、W77、W79、W81、W83、W85、W87，接收井有 W76、W78、W80、W82、W84、W86、W88。滨经一路工作井有 W106、W108、W110、W112、W114、W116、W118、W120、W122、W124、W126、W128、W130、W132、W134，接收井有 W105、W107、W109、W111、W113、W115、W117、W119、W121、W123、W125、W127、W129、W131、W133、W135；工作井和接收井均采用沉井施工。 沉井分两节制作，一次下沉。第一节制作到刃脚以上 20CM 处，第二节制作到顶。待顶管施工完成后再进行顶板的施工。 （一）沉井施工准备 1、沉井施工前应根据施工需进行现场调查，收集有关资料，包括 （1）工程用地、现场地形、地貌、交通运输等情况； （2）施工现场的供水、供电及排水条件； （3）在沉井的施工及排水影响范围内的原有地上、地下建筑物、构筑物及管线的位置、标高、结构形式等； （4）工程地质、水文地质资料； （5）气象资料。 2、施工前做好放线和测量工作 （1）由建设单位组织勘测和设计人员到现场进行放线与测量交底，将测量和位置控制桩、水准点等交给施工单位有关人员。 2 （2）施工人员根据勘测设计人员提供的水准点，在施工现场引测，设置临时水准点。 （3）施工人员根据有关单位提供的方向、位置控制桩、设置沉井轴线及中心位置控制桩。 （4）设置沉降观测点，该观测点应设在不受施工干扰和影响视线的地方。 （二）沉井制作 1、基坑 基坑的位置根据设计图纸中的坐标确定，按照沉井轴线控制桩和中心桩，在地面上放沉井基坑。基坑底的平面尺寸比刃脚外壁每侧各大1.0—2.0m；根据土质及施工需要确定基坑边坡；基坑底部四周应挖设断面不小于30×30（cm）的排水沟，并接入基坑内的集水井中，集水井至少应比集水沟深 50cm，用排水泵将集水井内的水排到远离基坑以外处，集水井内经常保持最低水位，直到集水井废除时止。基坑开挖的深度，根据土质、地下水位、现场施工条件而，一般为1.5M。基坑挖出的土运出沉井施工场地。 2、砂垫层制作 砂垫层厚度取60CM，宽按素砼垫层宽向外略挑出30CM，并用基底层构成1：1 坡度，砂垫层需采用颗粒级配良好的中砂。砂垫层摊 铺 需分 二层，为30CM，30CM.。每层摊 铺 完 毕 后 ，及时采用平板 式 振 动 器 进 行 拖 拉 直至该砂垫层的密 实 度达 到 98％ 以上为止。 3、素砼垫层铺 设 素砼...
