沉井施工方案

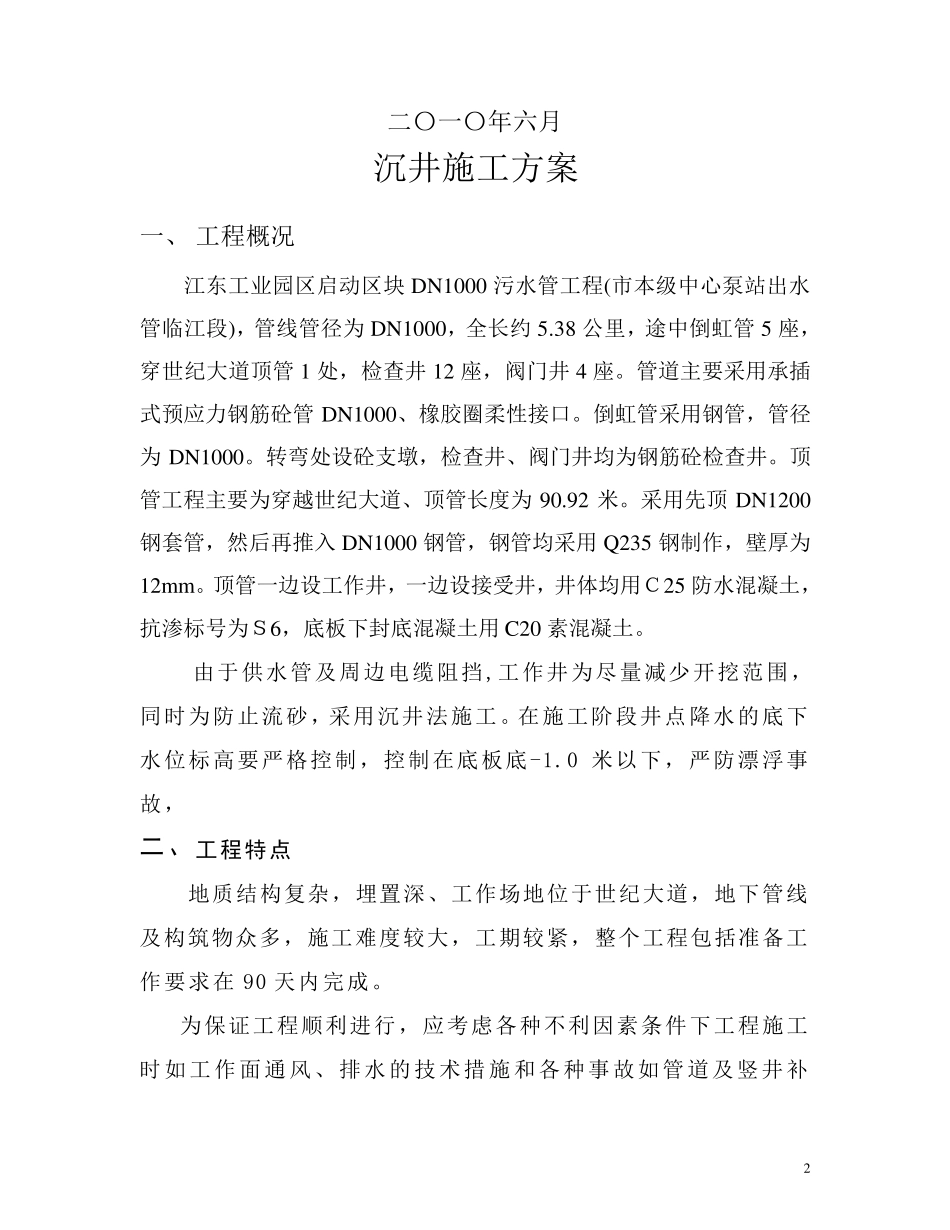

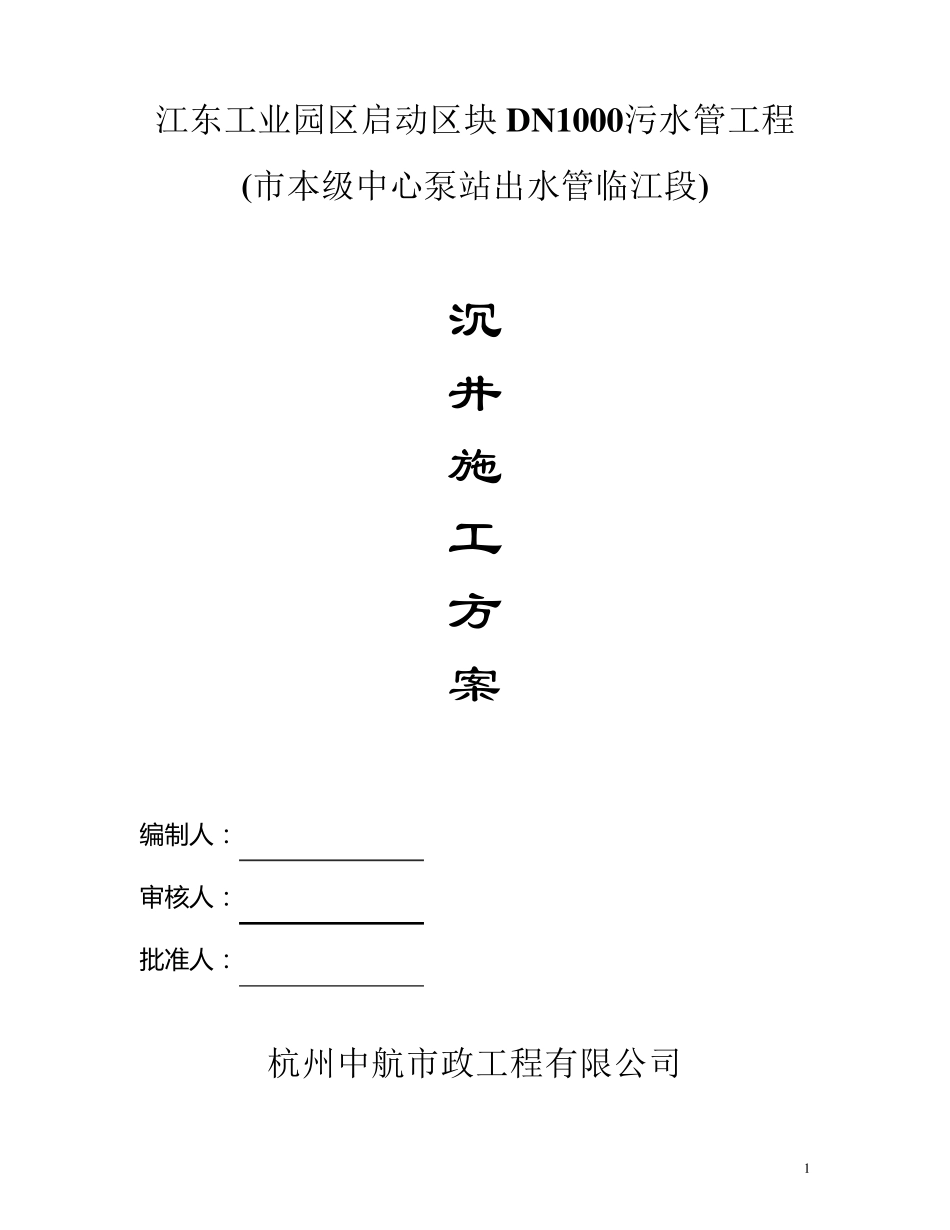

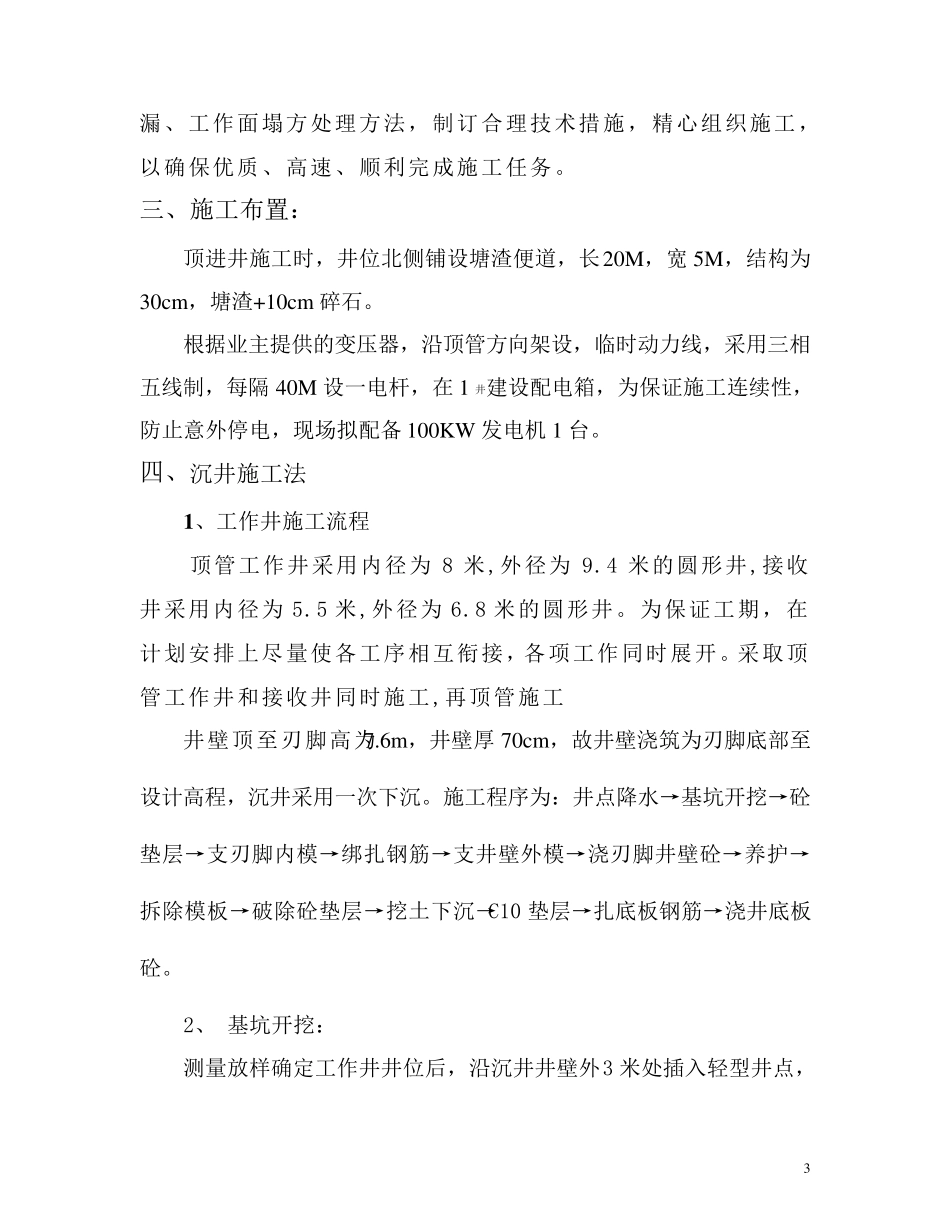

1 江东工业园区启动区块 D N 1000污水管工程 (市本级中心泵站出水管临江段) 沉 井 施 工 方 案 编 制 人： 审核人： 批准人： 杭州中航市政工程有限公司 2 二〇一〇年六月 沉井施工方案 一、 工程概况 江东工业园区启动区块 DN1000 污水管工程(市本级中心泵站出水管临江段)，管线管径为 DN1000，全长约 5.38 公里，途中倒虹管 5 座，穿世纪大道顶管 1 处，检查井12 座，阀门井4 座。管道主要采用承插式预应力钢筋砼管 DN1000、橡胶圈柔性接口。倒虹管采用钢管，管径为 DN1000。转弯处设砼支墩，检查井、阀门井均为钢筋砼检查井。顶管工程主要为穿越世纪大道、顶管长度为 90.92 米。采用先顶 DN1200钢套管，然后再推入 DN1000 钢管，钢管均采用 Q235 钢制作，壁厚为12mm。顶管一边设工作井，一边设接受井，井体均用Ｃ25 防水混凝土，抗渗标号为Ｓ6，底板下封底混凝土用 C20 素混凝土。 由于供水管及周边电缆阻挡,工作井为尽量减少开挖范围，同时为防止流砂，采用沉井法施工。在施工阶段井点降水的底下水位标高要严格控制，控制在底板底-1.0 米以下，严防漂浮事故， 二、 工程特点 地质结 构 复 杂 ，埋 置 深 、工作场 地位于世纪大道，地下管线及构 筑 物 众 多 ，施工难 度较 大，工期 较 紧 ，整 个 工程包 括 准 备 工作要求 在90 天 内 完 成 。 为保 证 工程顺 利 进 行 ，应考 虑 各 种 不 利 因 素条 件 下工程施工时如 工作面 通 风 、排 水的技 术 措 施和 各 种 事故如 管道及竖 井补 3 漏 、 工 作 面 塌 方 处 理 方 法 ， 制 订 合 理 技 术 措 施 ， 精 心 组 织 施 工 ，以 确 保 优 质 、 高 速 、 顺 利 完 成 施 工 任 务 。 三 、 施 工 布 置 ： 顶 进 井 施 工 时 ， 井 位 北 侧 铺 设 塘 渣 便 道 ， 长 20M， 宽 5M， 结 构 为30cm ， 塘 渣 +10cm 碎 石 。 根 据 业 主 提 供 的 变 压 器 ， 沿 顶 管 方 向 架 设 ， 临 时 动 力 线 ， 采 用 三 相五 线 制 ， 每 隔 40M 设 一 电 杆 ， 在 1 井 建 设 配 电 箱 ， 为 保 证 施 工 连 续 性 ，防 止 意 外 停 电 ， 现 场 拟 配 备 100KW 发 电 机 1 台 。 四 、 沉 井 施...
