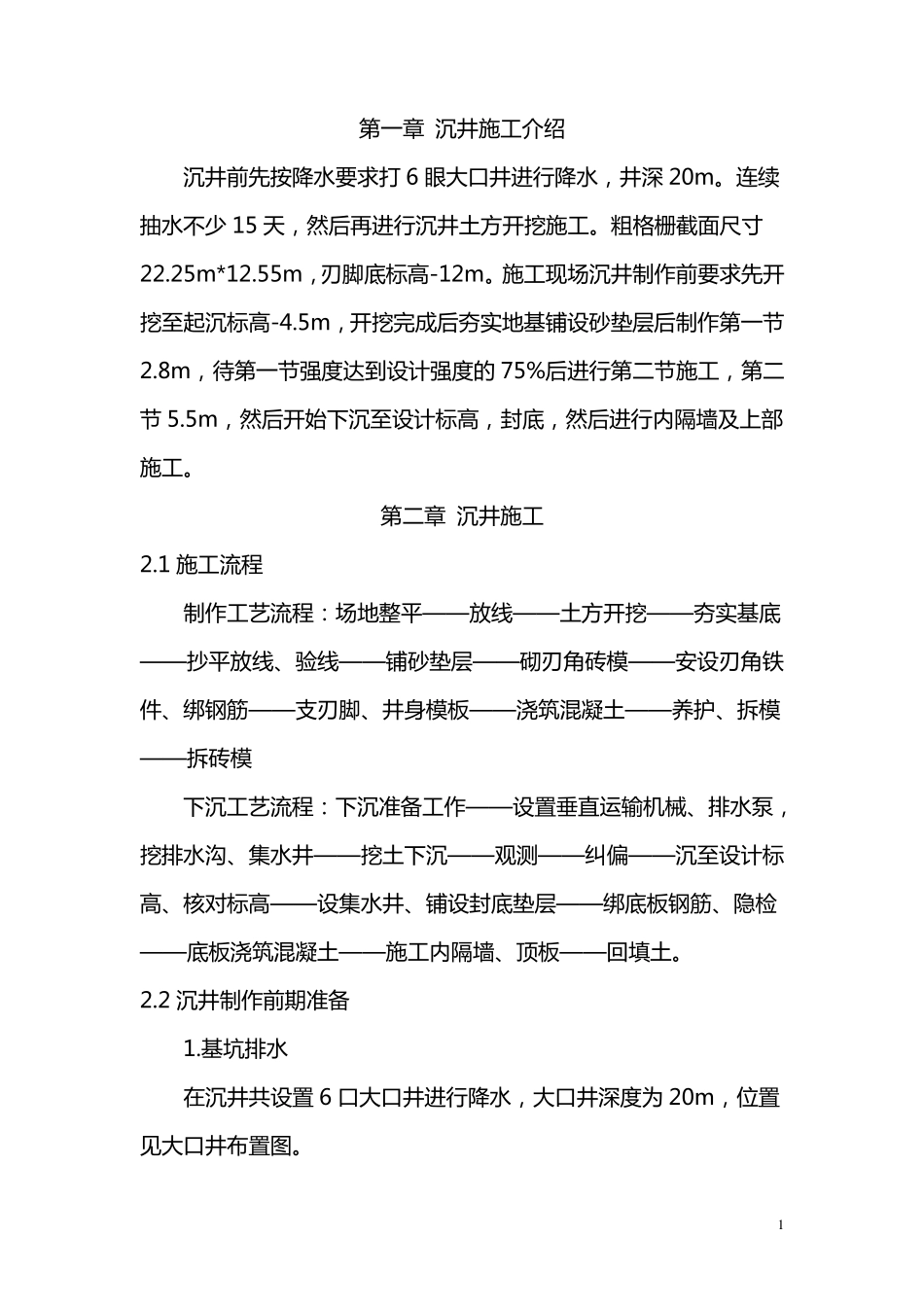

1 第 一 章 沉 井 施 工 介 绍 沉 井 前 先 按 降 水 要 求 打 6 眼 大 口 井 进 行 降 水 ， 井 深 20m。 连 续抽 水 不 少 15 天 ， 然 后 再 进 行 沉 井 土 方 开 挖 施 工 。 粗 格 栅 截 面 尺 寸22.25m*12.55m， 刃 脚 底 标 高 -12m。 施 工 现 场 沉 井 制 作 前 要 求 先 开挖 至 起 沉 标 高 -4.5m， 开 挖 完 成 后 夯 实 地 基 铺 设 砂 垫 层 后 制 作 第 一 节2.8m， 待 第 一 节 强 度 达 到 设 计 强 度 的 75%后 进 行 第 二 节 施 工 ， 第 二节 5.5m， 然 后 开 始 下 沉 至 设 计 标 高 ， 封 底 ， 然 后 进 行 内 隔 墙 及 上 部施 工 。 第 二 章 沉 井 施 工 2.1 施 工 流 程 制 作 工 艺 流 程 ： 场 地 整 平 ——放 线 ——土 方 开 挖 ——夯 实 基 底——抄 平 放 线 、验线 ——铺 砂 垫 层 ——砌刃 角砖模——安设 刃 角铁件、绑钢筋——支刃 脚 、井 身模板——浇筑混凝土 ——养护、拆模——拆砖模 下 沉 工 艺 流 程 ： 下 沉 准备工 作 ——设 置垂直运输机械、排水 泵，挖 排水 沟、集水 井 ——挖 土 下 沉 ——观测——纠偏——沉 至 设 计 标高 、核对标 高 ——设 集水 井 、铺 设 封 底 垫 层 ——绑底 板钢筋、隐检——底 板浇筑混凝土 ——施 工 内 隔 墙 、顶板——回填土 。 2.2 沉 井 制 作 前 期准备 1.基 坑排水 在沉 井 共设 置 6 口 大 口 井 进 行 降 水 ， 大 口 井 深 度 为 20m， 位置见大 口 井 布置图。 2 在 沉 井 内 离 刃 脚 2m 挖 一 圈 排 水 明 沟 ， 设 3-4 个 集 水 井 ， 深 度 比开 挖 面 底 部 低 0.5m。 大 口 井 布 置 示 意 图 （ 直 径 400 大 口 井 ， 井 深 20 米 ， 共 6 眼 ） 2、砂垫层计算 砂垫层铺设 厚度 计算：h=（ G/f -l） /2tgØ 式中 G: 沉 井 前两节单位长度 的重力2.8*25*0.75+5.5*25*0.65=141.9KN f: 砂垫层底 部 土层的承载 100Kpa l: 砖垫层的宽度 取 1.2m Ø : 砂垫层压力扩散角 22.5 度 经计算,砂垫层厚度 约为 300mm， 应采用砂、砂砾或碎石...
