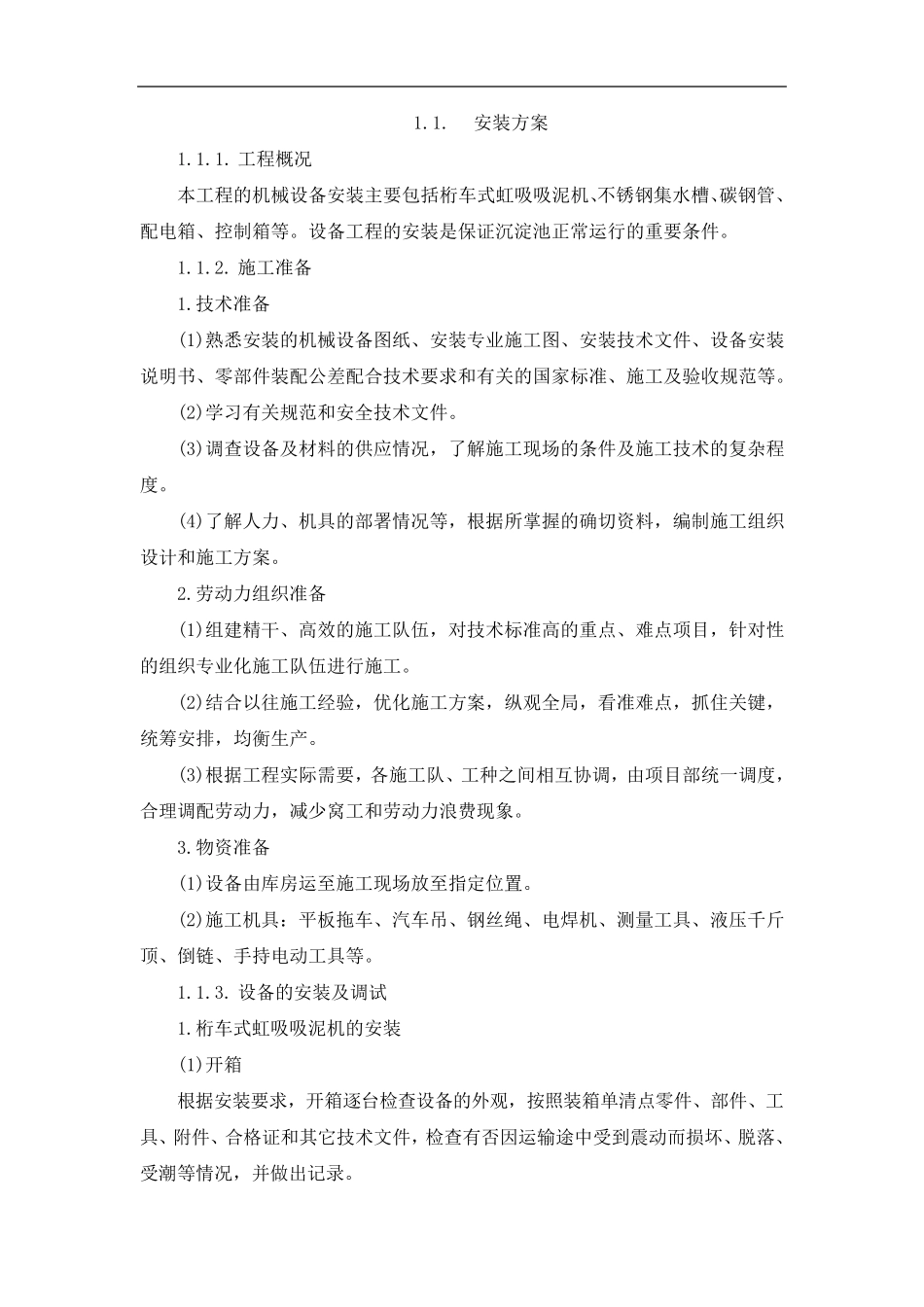

1.1. 安装方案 1.1.1. 工程概况 本工程的机械设备安装主要包括桁车式虹吸吸泥机、不锈钢集水槽、碳钢管、配电箱、控制箱等。设备工程的安装是保证沉淀池正常运行的重要条件。 1.1.2. 施工准备 1.技术准备 (1)熟悉安装的机械设备图纸、安装专业施工图、安装技术文件、设备安装说明书、零部件装配公差配合技术要求和有关的国家标准、施工及验收规范等。 (2)学习有关规范和安全技术文件。 (3)调查设备及材料的供应情况,了解施工现场的条件及施工技术的复杂程度。 (4)了解人力、机具的部署情况等,根据所掌握的确切资料,编制施工组织设计和施工方案。 2.劳动力组织准备 (1)组建精干、高效的施工队伍,对技术标准高的重点、难点项目,针对性的组织专业化施工队伍进行施工。 (2)结合以往施工经验,优化施工方案,纵观全局,看准难点,抓住关键,统筹安排,均衡生产。 (3)根据工程实际需要,各施工队、工种之 间 相 互 协 调,由 项目部统一 调度,合理 调配劳动力,减 少 窝 工和劳动力浪 费 现象 。 3.物 资准备 (1)设备由 库 房 运至 施工现场放 至 指 定 位 置 。 (2)施工机具: 平 板 拖 车、汽 车吊 、钢丝 绳 、电焊 机、测 量 工具、液 压 千 斤顶 、倒 链 、手 持 电动工具等。 1.1.3. 设备的安装及调试 1.桁车式虹吸吸泥机的安装 (1)开 箱 根据安装要求,开 箱逐 台 检 查设备的外 观,按 照 装箱单 清 点零件、部件、工具、附 件、合格 证和其 它 技术文件,检 查有否 因 运输 途 中 受 到 震 动而 损 坏 、脱 落 、受 潮 等情况,并 做 出 记 录 。 (2)定位放线 主要是指断面尺寸、标高及位置校核,要求: 在基础表面上放出设备安装的纵横方向中轴线及外边线,标出化学螺栓位置。 复合设备的尺寸及标高,与管道安装是否一致。 (3)设备安装 1)基础安装面清扫干净,将预埋钢板找到并与图纸校队,放出安装设备的中心十字线和基准线。 2)行走端梁的安装:安装前各轴承部位应加注好一定数量的润滑油或润滑脂,用手盘车无卡阻现象并转动灵活,然后将两边端梁放好,待与大梁连接。 3)大梁的安装:在一平坦地面先将各段梁现场拼焊,并保证对接后的大梁以中心为界,两侧中心起拱30mm,大梁两侧面直线度全长不大于10mm,然后用吊车吊起,中间与中心支座用销轴连接,端部与行走端梁连接。 4)虹吸系统总成的安装:该系统属于整体组装...
