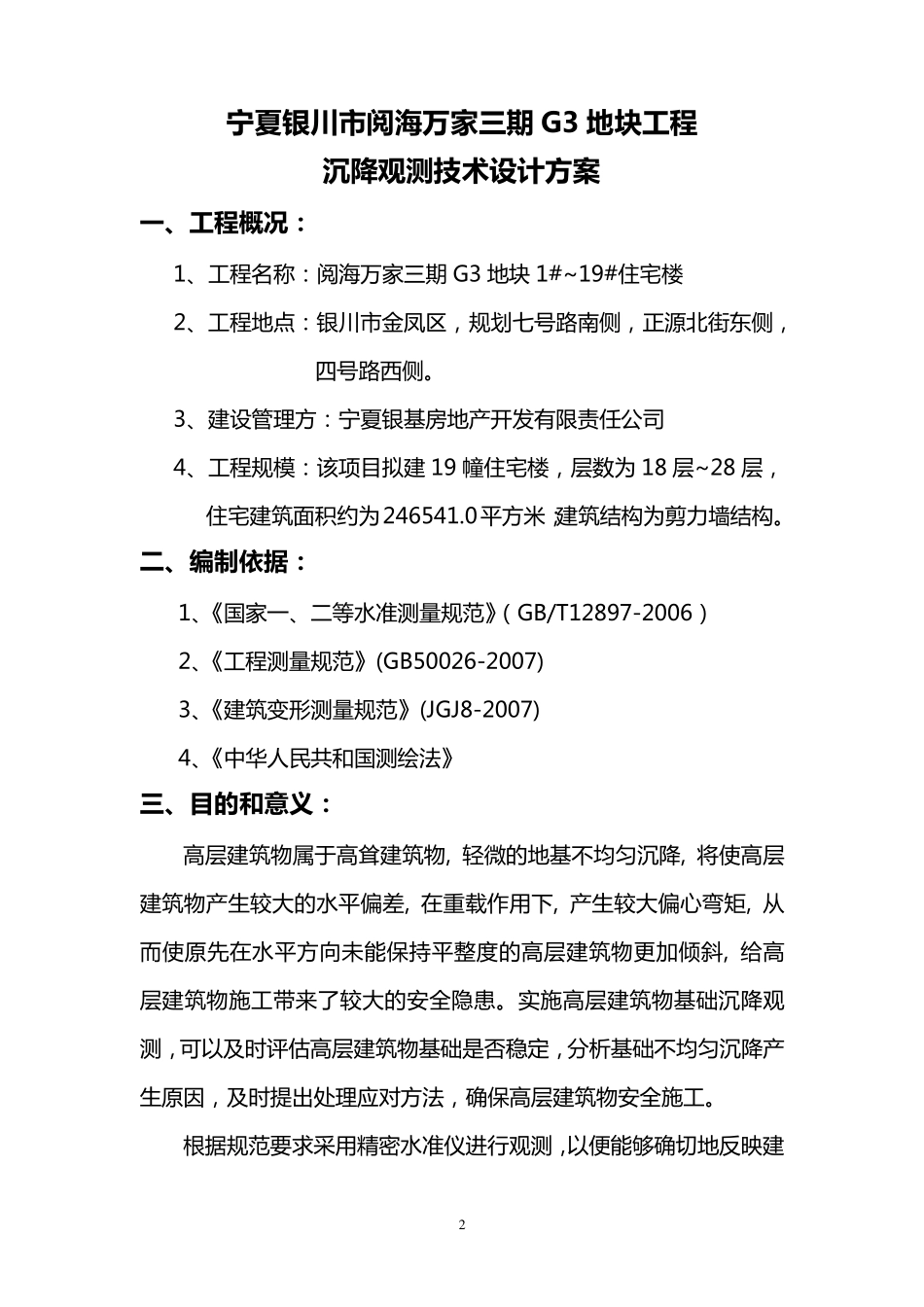

1 宁 夏 银 川 市 阅 海 万家三期 G3 地块 工程沉降观测技术设计方案 宁 夏 经纬数码测绘有限公司 2014 年 5 月 2 宁 夏 银 川 市 阅 海 万 家 三 期 G3 地 块 工 程 沉 降 观 测 技 术 设 计 方 案 一 、工 程 概况: 1、工程名称:阅海万家三期 G3 地块 1#~19#住宅楼 2、工程地点:银川市金凤区,规划七号路南侧,正源北街东侧,四号路西侧。 3、建设管理方:宁夏银基房地产开发有限责任公司 4、工程规模:该项目拟建 19 幢住宅楼,层数为 18 层~28 层,住宅建筑面积约为246541.0平方米;建筑结构为剪力墙结构。 二、编制依据: 1、《国家一、二等水准测量规范》(GB/T12897-2006) 2、《工程测量规范》(GB50026-2007) 3、《建筑变形测量规范》(JGJ8-2007) 4、《中华人民共和国测绘法》 三 、目的和意义: 高层建筑物属于高耸建筑物, 轻微的地基不均匀沉降, 将使高层建筑物产生较大的水平偏差, 在重载作用下, 产生较大偏心 弯 矩 , 从而 使原 先 在水平方向 未 能 保 持 平整 度 的高层建筑物更 加 倾 斜 , 给 高层建筑物施 工带 来 了 较大的安 全 隐 患 。实 施 高层建筑物基础 沉降观测,可 以 及 时 评 估 高层建筑物基础 是 否 稳 定 ,分 析 基础 不均匀沉降产生原 因 ,及 时 提 出 处 理应 对 方法,确 保 高层建筑物安 全 施 工。 根 据 规范要 求 采 用精 密 水准仪 进 行 观 测,以 便 能 够 确 切 地反 映 建 3 筑 地 基 基 础 、上部结构及其场地 在静荷载或动荷载及环境等因素影响下的沉降程度或沉降趋势是否满足设计要求。 四 、人员组织及仪器配备 1、人员组织 为保证监测工程的顺利进行,选派监测经验丰富、责任心强、业务水平精湛测量人员,组成监测小组。 人员组织构成表 序号 职务 人数 备注 1 观测员 1 2 记录员 1 3 司尺员 2 2、仪器设备的要求及配备 2.1、监测设备应具有高精度; 2.2、监测设备应具有稳定性; 2.3、设备应具有自动采集功能,已确定相应的测量精度和提高工作效率,以减少人工操作带来的人为误差。 主要仪器设备配备表 序号 名称 数量 精度及要求 1 精密水准仪 1 台 0.5mm/km 2 配套铟瓦 尺 1 对 2m 3 数据 处 理 软 件 1 套 —— 4 电脑 2 台 —— 4 5 打 印 机 1 台 ...
