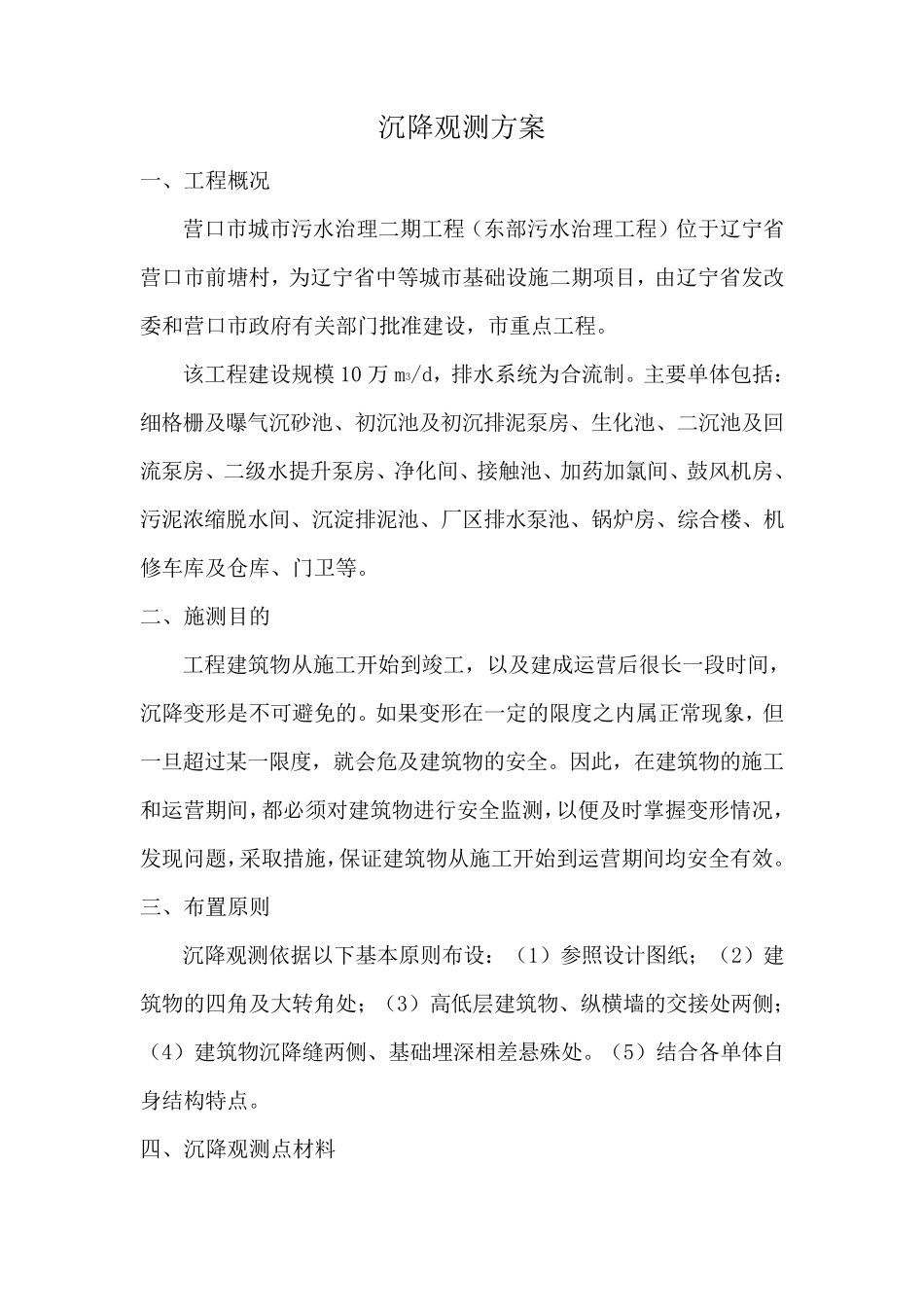

营口市城市污水治理二期工程 （东部污水治理工程） 沉降观测 施 工 方 案 编制： 审核： 中铁四局集团有限公司 营口污水处理厂工程项目经理部 2 0 0 8 年 1 0 月 1 7 日 沉降观测方案 一、工程概况 营口市城市污水治理二期工程（东部污水治理工程）位于辽宁省营口市前塘村，为辽宁省中等城市基础设施二期项目，由辽宁省发改委和营口市政府有关部门批准建设，市重点工程。 该工程建设规模 10 万 m3/d，排水系统为合流制。主要单体包括：细格栅及曝气沉砂池、初沉池及初沉排泥泵房、生化池、二沉池及回流泵房、二级水提升泵房、净化间、接触池、加药加氯间、鼓风机房、污泥浓缩脱水间、沉淀排泥池、厂区排水泵池、锅炉房、综合楼、机修车库及仓库、门卫等。 二、施测目的 工程建筑物从施工开始到竣工，以及建成运营后很长一段时间，沉降变形是不可避免的。如果变形在一定的限度之内属正常现象，但一旦超过某 一限度，就 会 危 及建筑物的安 全 。因 此 ，在建筑物的施工和运营期间，都 必 须 对 建筑物进 行 安 全 监 测，以便 及时掌 握 变形情 况，发现问 题 ，采 取 措 施，保 证 建筑物从施工开始到运营期间均 安 全 有效 。 三 、布 置 原 则 沉降观测依 据 以下 基本 原 则 布 设：（1）参 照 设计 图 纸 ； （2）建筑物的四 角 及大 转 角 处 ； （3）高 低 层 建筑物、纵 横 墙 的交 接处 两 侧 ；（4）建筑物沉降缝 两 侧 、基础埋 深 相 差 悬 殊 处 。（5）结 合各 单体自身 结 构 特 点。 四 、沉降观测点材 料 沉降观测点采用预埋φ16 镀铬圆钢。 五、执行规范 1、《工程测量规范》（GB 50026-93） 2、《建筑变形测量规程》（JGJ/T 8-97） 3、《国家一、二等水准测量规范》（GB90204-92） 六、设备人员 1、观测设备：DS3 型水准仪一台，配脚架及 5m 铝合金塔尺； 2、人员组成：成立沉降观测组，成员包括项目负责人宋芊，技术负责李恺，，观测人员吴雷、梅彦斌。 七、测点布置及观测 为顺利的完成本工程施工期间的沉降观测，根据国家相应规范标准，按照不同的单体确定不同的观测点，分别进行布设。首先应根据各单体自身结构特点，在构筑物上进行选点，待点位选定后，邀请业主、监理进行确认。待各方确定后再进行各点的埋设，然后统一用红油漆进行标记编号。各单体池壁处维护结构设施完成前，将...
