静压预应力高强混凝土管桩施工流程

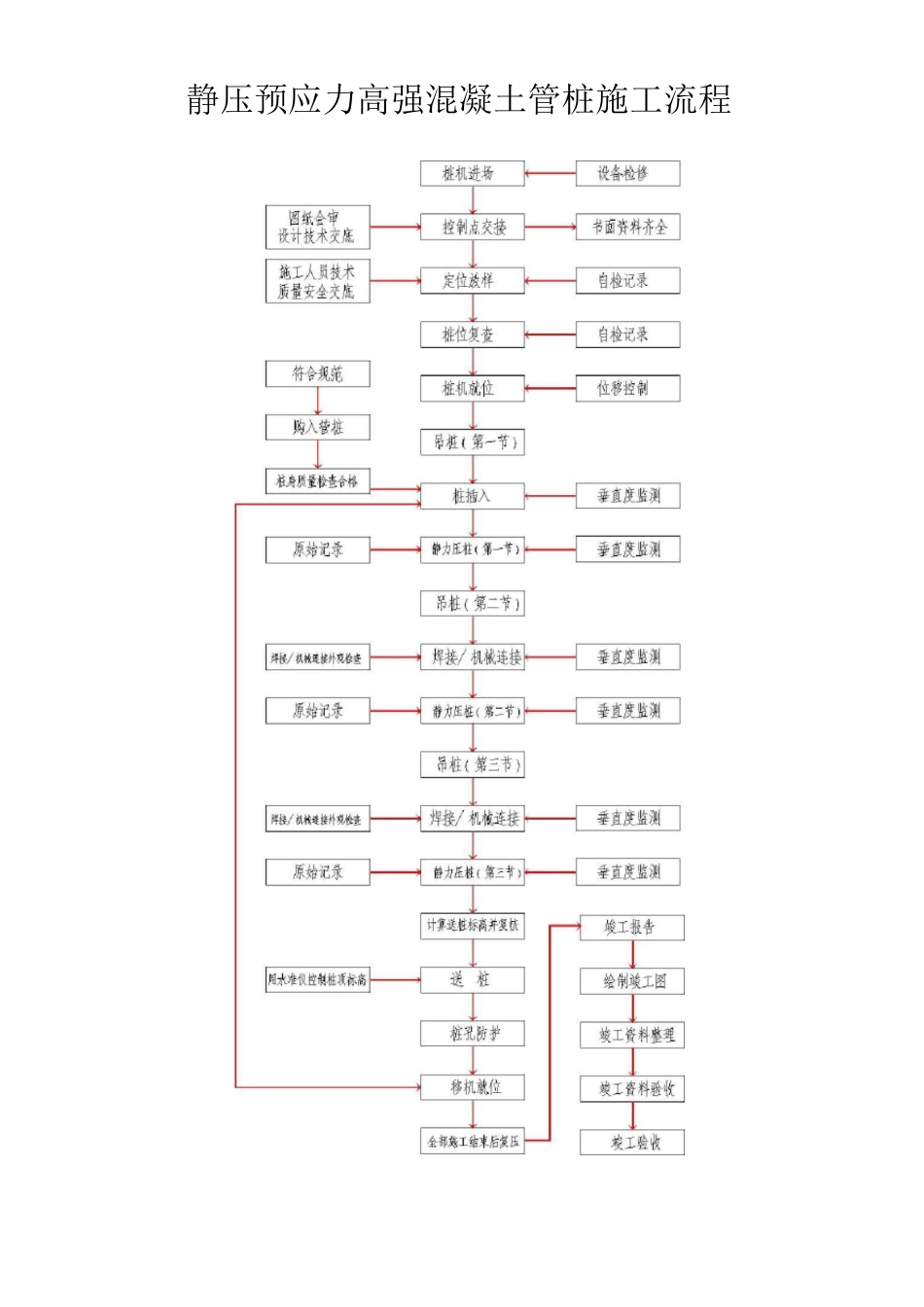

静压预应力高强混凝土管桩施工流程_第1页
1/11

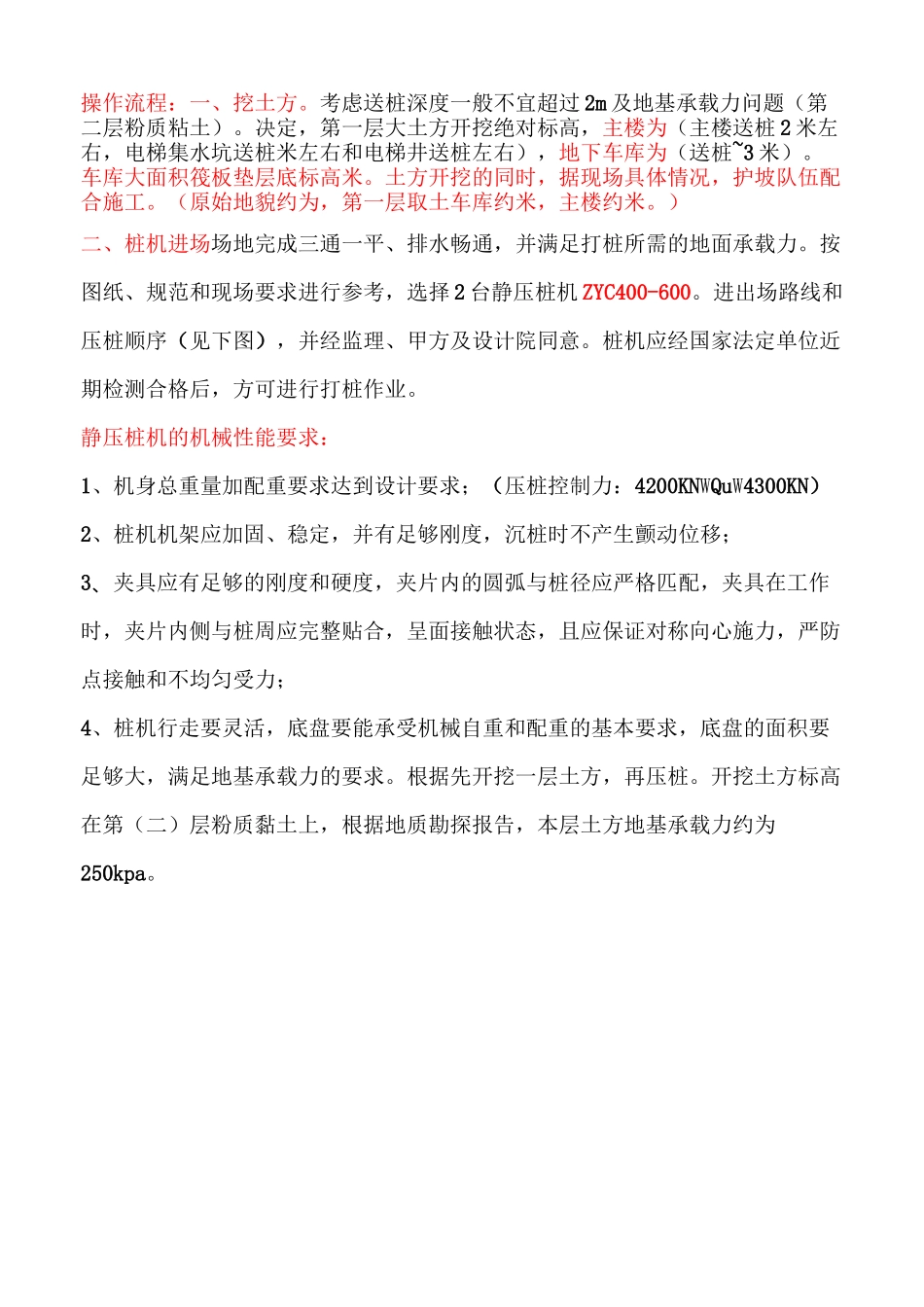

静压预应力高强混凝土管桩施工流程_第2页
2/11

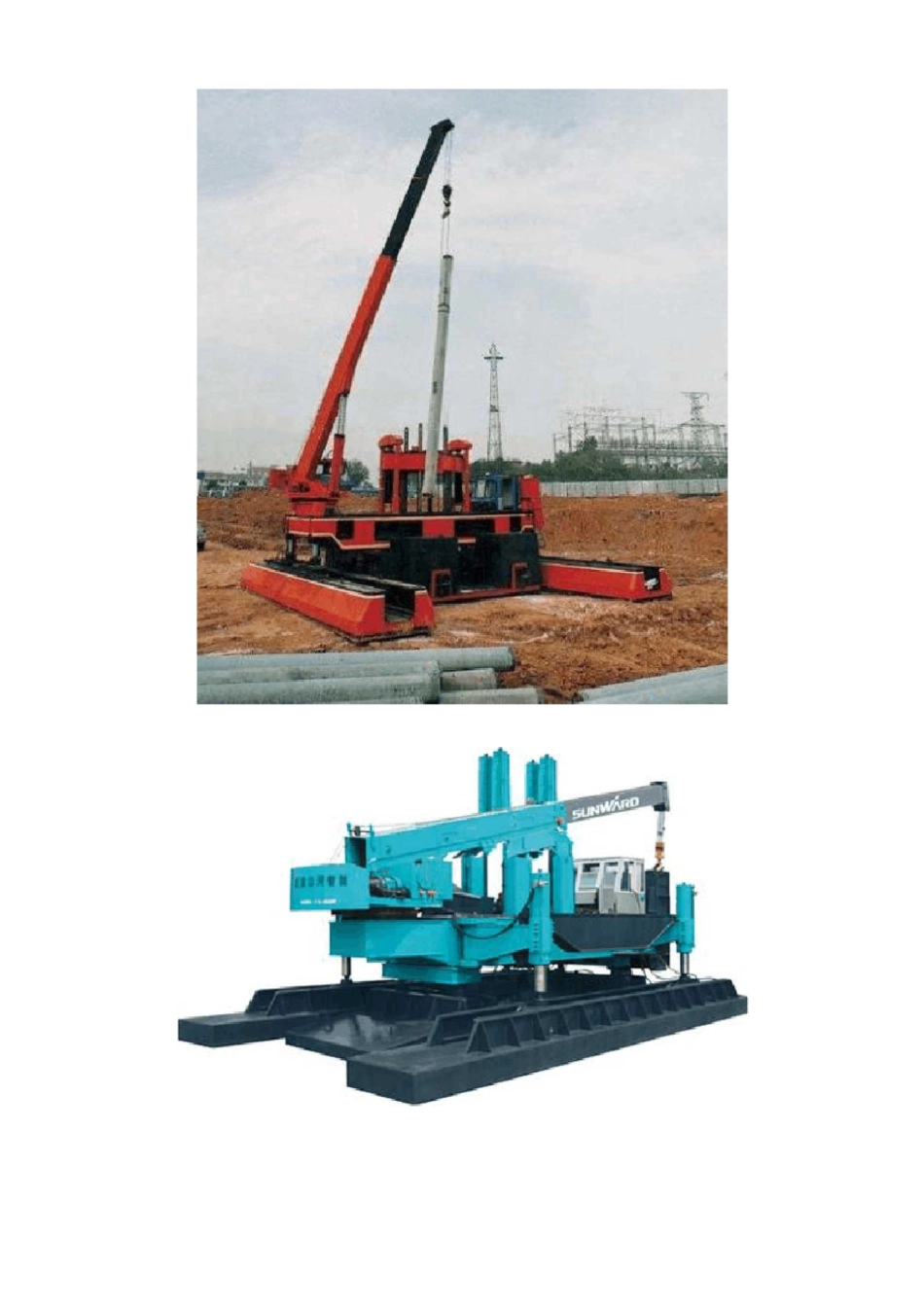

静压预应力高强混凝土管桩施工流程_第3页
3/11
静压预应力高强混凝土管桩施工流程操作流程:一、挖土方。考虑送桩深度一般不宜超过 2m 及地基承载力问题(第二层粉质粘土)。决定,第一层大土方开挖绝对标高,主楼为(主楼送桩 2 米左右,电梯集水坑送桩米左右和电梯井送桩左右),地下车库为(送桩~3 米)。车库大面积筏板垫层底标高米。土方开挖的同时,据现场具体情况,护坡队伍配合施工。(原始地貌约为,第一层取土车库约米,主楼约米。)二、桩机进场场地完成三通一平、排水畅通,并满足打桩所需的地面承载力。按图纸、规范和现场要求进行参考,选择 2 台静压桩机 ZYC400-600。进出场路线和压桩顺序(见下图),并经监理、甲方及设计院同意。桩机应经国家法定单位近期检测合格后,方可进行打桩作业。静压桩机的机械性能要求:1、机身总重量加配重要求达到设计要求;(压桩控制力:4200KNWQuW4300KN)2、桩机机架应加固、稳定,并有足够刚度,沉桩时不产生颤动位移;3、夹具应有足够的刚度和硬度,夹片内的圆弧与桩径应严格匹配,夹具在工作时,夹片内侧与桩周应完整贴合,呈面接触状态,且应保证对称向心施力,严防点接触和不均匀受力;4、桩机行走要灵活,底盘要能承受机械自重和配重的基本要求,底盘的面积要足够大,满足地基承载力的要求。根据先开挖一层土方,再压桩。开挖土方标高在第(二)层粉质黏土上,根据地质勘探报告,本层土方地基承载力约为250kpa。三、控制点交接1、应具有拟建场地的工程水文资料、周边环境的有关资料、已审查批准的施工图设计文件、可供参考的类似桩基工程的经验资料、管桩的产品合格证及说明书等。2、编制完成并经监理审查通过的施工组织设计或管桩施工专项方案。3、施工图纸会审工作已经完成,形成图纸会审记录。4、已处理好场内影响管桩施工的高空、地面及地下障碍物。5、移交坐标点和高程。四、定位放样施工人员质量安全技术交底完成的条件下。根据桩位平面图、总平面图及建设方提供的坐标控制点,按照测量程序实施放样、复核工作,桩位放样的偏差:单排桩不大于 10mm,群桩不大于 20mm。高程控制点和轴线定位已设置完毕,并已经复查和验收完毕。五、试桩工程桩正式施工前应先在有代表性的地段对不同桩径、不同类型(含抗压和抗拔桩)的桩进行成桩试验,桩试验根数大于总桩数的 1%,且试验根数 23 根,以此调整单桩承载力及桩长并校验打桩设备、施工工艺及技术措施是否符合要求;桩基工程压桩记录和隐蔽工程验收记录表格,并安排好记录。...
