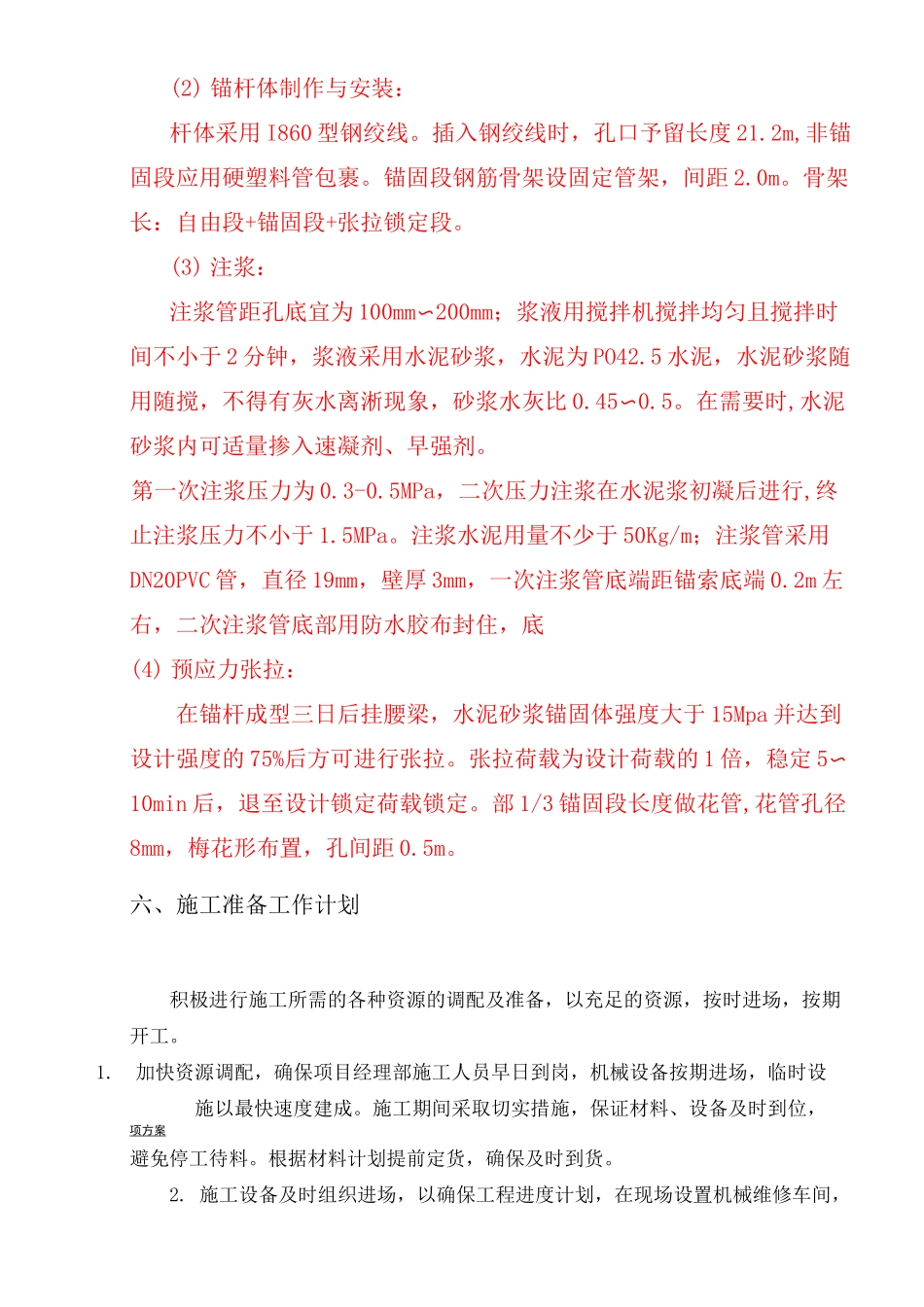

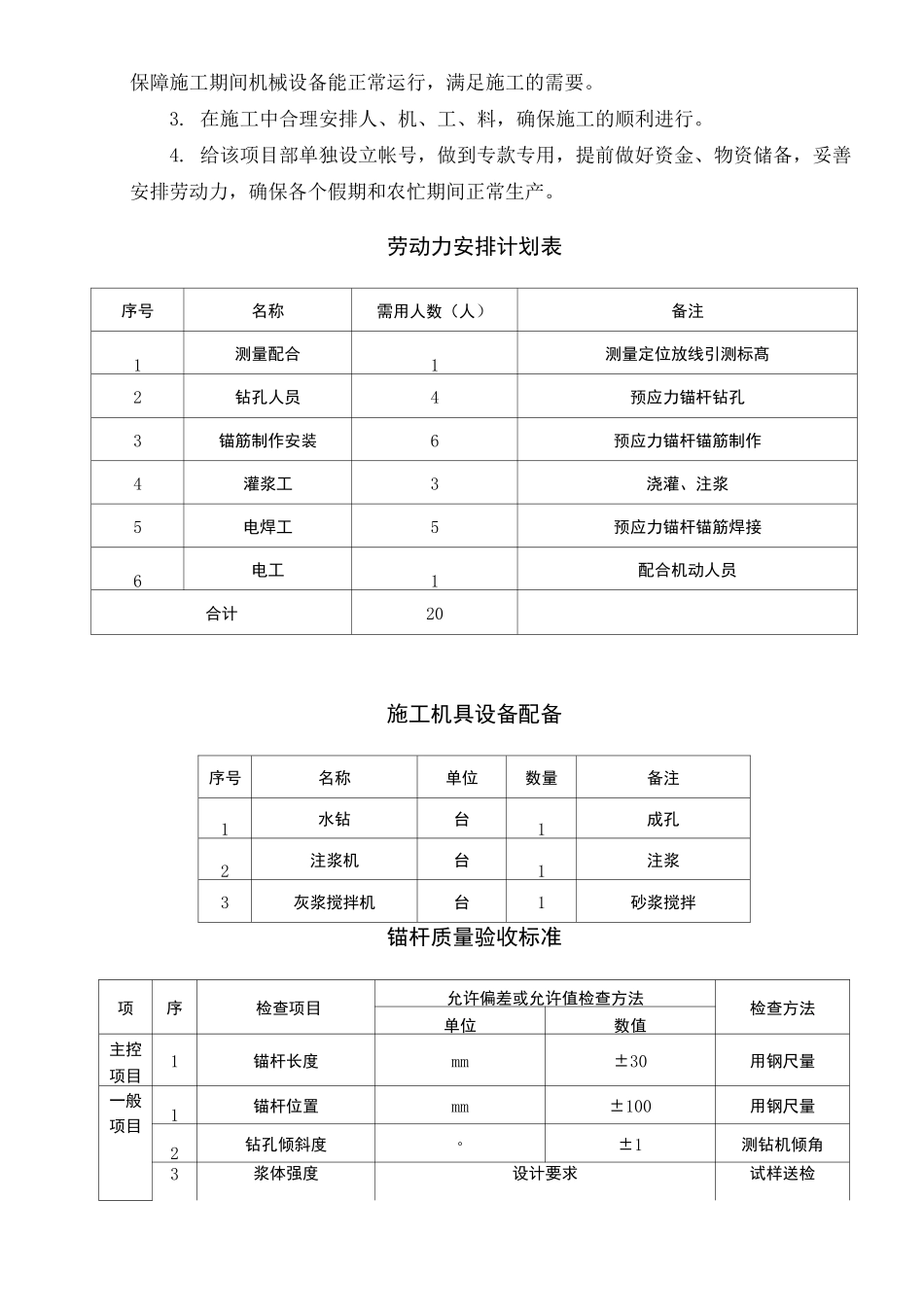

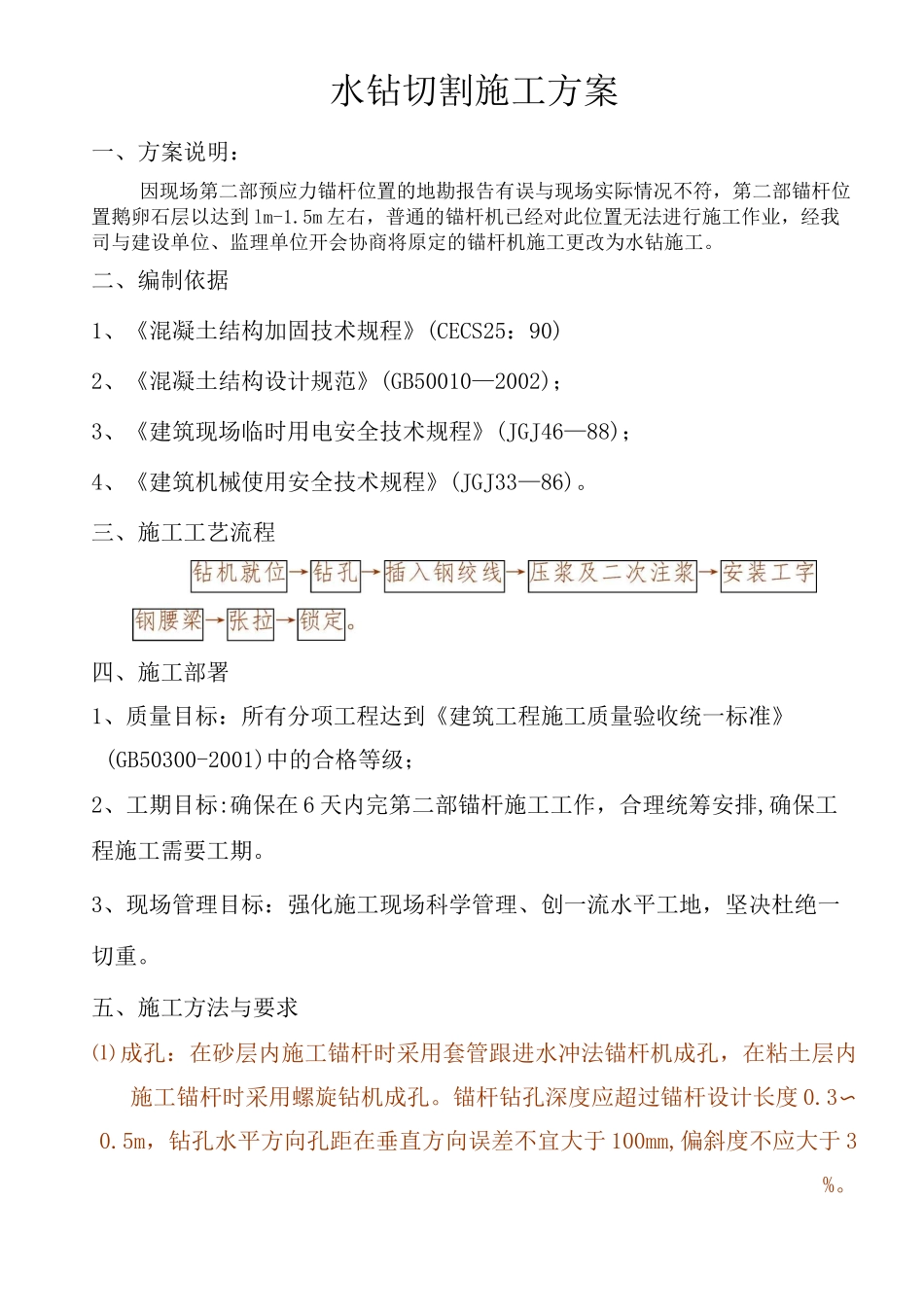

水钻切割施工方案一、方案说明：因现场第二部预应力锚杆位置的地勘报告有误与现场实际情况不符，第二部锚杆位置鹅卵石层以达到 lm-1.5m 左右，普通的锚杆机已经对此位置无法进行施工作业，经我司与建设单位、监理单位开会协商将原定的锚杆机施工更改为水钻施工。二、编制依据1、《混凝土结构加固技术规程》(CECS25：90)2、《混凝土结构设计规范》(GB50010—2002)；3、《建筑现场临时用电安全技术规程》(JGJ46—88)；4、《建筑机械使用安全技术规程》(JGJ33—86)。三、施工工艺流程四、施工部署1、质量目标：所有分项工程达到《建筑工程施工质量验收统一标准》(GB50300-2001)中的合格等级；2、工期目标:确保在 6 天内完第二部锚杆施工工作，合理统筹安排,确保工程施工需要工期。3、现场管理目标：强化施工现场科学管理、创一流水平工地，坚决杜绝一切重。五、施工方法与要求⑴ 成孔：在砂层内施工锚杆时采用套管跟进水冲法锚杆机成孔，在粘土层内施工锚杆时采用螺旋钻机成孔。锚杆钻孔深度应超过锚杆设计长度 0.3〜0.5m，钻孔水平方向孔距在垂直方向误差不宜大于 100mm,偏斜度不应大于 3%。(2) 锚杆体制作与安装：杆体采用 I860 型钢绞线。插入钢绞线时，孔口予留长度 21.2m,非锚固段应用硬塑料管包裹。锚固段钢筋骨架设固定管架，间距 2.0m。骨架长：自由段+锚固段+张拉锁定段。(3) 注浆：注浆管距孔底宜为 100mm〜200mm；浆液用搅拌机搅拌均匀且搅拌时间不小于 2 分钟，浆液采用水泥砂浆，水泥为 PO42.5 水泥，水泥砂浆随用随搅，不得有灰水离淅现象，砂浆水灰比 0.45〜0.5。在需要时,水泥砂浆内可适量掺入速凝剂、早强剂。第一次注浆压力为 0.3-0.5MPa，二次压力注浆在水泥浆初凝后进行,终止注浆压力不小于 1.5MPa。注浆水泥用量不少于 50Kg/m；注浆管采用DN20PVC 管，直径 19mm，壁厚 3mm，一次注浆管底端距锚索底端 0.2m 左右，二次注浆管底部用防水胶布封住，底(4) 预应力张拉：在锚杆成型三日后挂腰梁，水泥砂浆锚固体强度大于 15Mpa 并达到设计强度的 75%后方可进行张拉。张拉荷载为设计荷载的 1 倍，稳定 5〜10min 后，退至设计锁定荷载锁定。部 1/3 锚固段长度做花管,花管孔径8mm，梅花形布置，孔间距 0.5m。六、施工准备工作计划积极进行施工所需的各种资源的调配及准备，以充足的资源，按时进场，按期开工。1.加快资源调配，确保项目经理部施工人员早日到岗，机械设备按期进场，临时设施以最快...
